Pri meraní tvrdosti súčiastok sú každému známe tri bežne používané metódy znázornenia tvrdosti, a toTvrdosť podľa Brinella (HB), tvrdosť podľa Rockwella (HR) a tvrdosť podľa Vickersa (HV). Pri prvých dvoch tvrdostiach však niekedy uvidíte aj iné spôsoby písania, napríklad tvrdosť podľa Brinella sa delí na HBS a HBW, tvrdosť podľa Rockwella na HRA, HRB, HRC atď. Aké sú rozdiely medzi týmito rôznymi spôsobmi písania?
Najprv sa pozrime naTvrdosť podľa Brinella. Princíp merania spočíva v použití guľôčky z tvrdenej ocele alebo karbidovej guľôčky s priemerom D na vtlačenie do povrchu materiálu zodpovedajúcou skúšobnou silou F. Po udržiavaní skúšobnej sily po stanovenú dobu sa skúšobná sila odstráni a pomocou čítacieho mikroskopu sa zmeria stredný priemer d zvyškového vtlačku. Hodnota tvrdosti je vyjadrená tlakom na jednotkovú povrchovú plochu guľového vrúbkovania koruny. Skutočné meranie je možné získať meraním hodnoty d a následným pohľadom na tabuľku, aby ste získali hodnotu tvrdosti.
Rozdiel medzi HBS a HBWspočíva v rôznych použitých materiáloch guľových hlavíc. HBS predstavuje hodnotu tvrdosti podľa Brinella meranú pomocou kaleného oceľového guľôčkového indentora, ktorý sa často používa na meranie materiálov s hodnotou tvrdosti menšou ako 450 HBS. HBW predstavuje hodnotu tvrdosti podľa Brinella meranú karbidovým indentorom a používa sa na meranie materiálov s hodnotou tvrdosti 450~650HBW. Pre materiály rôznej tvrdosti je potrebné zvoliť vhodnú guľovú hlavu, inak môže byť výsledok merania nepresný v dôsledku deformácie indentorovej gule.
Avšak v najnovšej norme GB/T 231 bolo stanovené, že je povolené používať iba karbidové guľôčkové indentory a symbol tvrdosti podľa Brinella je HBW. HB aj HBS sú zastarané.
Pomocou merania tvrdosti podľa Brinella môže vďaka veľkej zvyškovej vtlačenej ploche pravdivejšie odrážať priemernú tvrdosť materiálu a namerané údaje sú stabilné, takže ich možno použiť na meranie materiálov s veľkými alebo nerovnými štruktúrami (ako je liatina). Medzi tvrdosťou podľa Brinella a pevnosťou v ťahu existuje určitý vzťah, takže hodnotu pevnosti materiálu možno odhadnúť na základe jeho hodnoty. Kvôli veľkému odsadeniu merania tvrdosti podľa Brinella nie je vhodný na meranie tvrdosti hotových výrobkov alebo tenkých plechov. Používa sa hlavne na meranie tvrdosti surovín alebo polotovarov-hotových výrobkov, ako je liatina, ne-železné kovy (ne-železné kovy) a ocele s nižšou tvrdosťou (ako je žíhaná, normalizovaná a temperovaná oceľ).
Pozrime sa naTvrdosť podľa Rockwella. Meranie tvrdosti podľa Rockwella využíva diamantový kužeľ alebo kalenú oceľovú guľôčku ako indentor. Pôsobením skúšobného tlaku F sa indentor vtlačí do povrchu materiálu. Po dodržaní špecifikovaného času sa hlavná skúšobná sila odstráni, počiatočná skúšobná sila sa zachová a hodnota tvrdosti sa vypočíta pomocou prírastku zvyškovej hĺbky vtlačenia. Počas skutočného merania možno hodnotu tvrdosti podľa Rockwella priamo odčítať cez číselník testovacieho stroja.

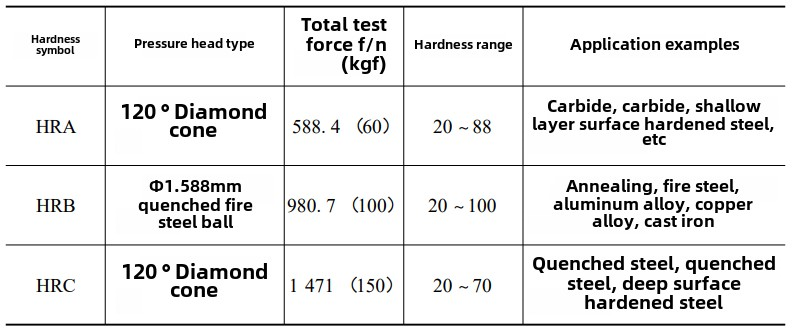

Rozdiel medzi HRA, HRB a HRC spočíva v rozdiele v použitom indentore a testovacej sile. Podrobnosti nájdete v tabuľke nižšie.
V skutočnosti sa Rockwellova stupnica tvrdosti nedelí len na A, B a C, ale aj od D po K. Existuje mnoho ďalších stupnic, ktoré je možné zvoliť podľa rôznych typov materiálov, tvrdosti a hrúbky. Podrobnosti nájdete v norme GB/T 230.(MID je špičková spoločnosť na spracovanie cnc presných dielov v Číne. Spoločnosť má sofistikované vybavenie, profesionálne spracovanie dielov s vysokou presnosťou na úrovni obtiažnosti. Je dobrá v rôznych odvetviach spracovania v oblasti medicíny, letectva, robotiky a iných priemyselných odvetví a má bohaté skúsenosti.)
Tvrdosť podľa Rockwellameranie má výhody rýchlosti, jednoduchosti, malého prehĺbenia a veľkého rozsahu merania tvrdosti. Môže sa použiť na meranie hotových výrobkov alebo tenších obrobkov. Presnosť údajov, stabilita a opakovateľnosť však nie sú také dobré ako tvrdosť podľa Brinella. Zvyčajne je potrebné otestovať tri body na rôznych častiach povrchu vzorky a použiť priemernú hodnotu ako hodnotu tvrdosti materiálu podľa Rockwella. Na zabezpečenie presnosti merania tvrdosti nie je tvrdosť podľa Rockwella vo všeobecnosti vhodná na meranie materiálov s nerovnomernou štruktúrou.(文章来源:iMechanics机械)
