V leteckom a kozmickom priemysle sú zliatiny titánu široko používané kvôli ich výnimočnému pomeru pevnosti-k{1}}hmotnosti, odolnosti voči korózii a tepelnej odolnosti. Keď sú tieto zliatiny navrhnuté do tenko{3}}stenných konštrukcií-, ako sú kryty, konzoly a rámy{5}}, predstavujú veľké výzvy pri obrábaní. Z môjho pohľadu presného strojníka úspech nezávisí len od stroja, ale aj od úplnej kontroly plánovania procesov, upínania a stratégií rezania.
Prečo na tenkých{0}}stenných titánových častiach záleží
V konštrukciách lietadiel sa počíta každý gram. Zmenšením hrúbky steny pri zachovaní pevnosti, titánové tenké-časti steny výrazne znižujú hmotnosť bez obetovania bezpečnosti. Zároveň musia tieto komponenty spĺňať prísne rozmerové tolerancie a požiadavky na kvalitu povrchu, pretože aj malé deformácie môžu ohroziť montáž a výkon.
Kľúčové výzvy pri obrábaní tenkých{0}}stenných titánových stien
Nízka tepelná vodivosť– Teplo sa sústreďuje na ostrí nástroja, čím sa urýchľuje opotrebovanie a hrozí deformácia.
Húževnatosť materiálu– Vysoké rezné sily spôsobujú vibrácie a deformáciu, najmä na tenkých stenách.
Skreslenie počas obrábania– Slabé uchytenie alebo agresívne dráhy nástroja vedú k pruženiu-späť a rozmerovým chybám po uvoľnení.
Prípadová štúdia: Titanium Aerospace Bracket

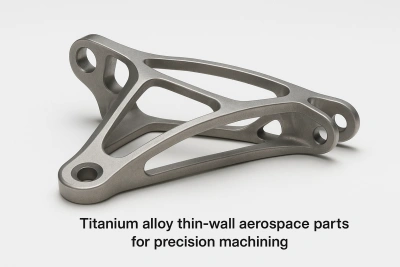

Raz sme obrábali aTenkostenná konzola Ti-6Al-4Vpre zákazníka v oblasti letectva, s rozmermi 280 mm × 160 mm × 30 mm, s minimálnou hrúbkou steny len1,2 mm. Požiadavka na toleranciu bola ±0,02 mm s povrchovou úpravou Ra1,6 a dielec musel prejsť únavovým testom.
Stretnuté výzvy:
Rozmerová pružina-späť po čiastočne{1}}dokončení, presahujúca odchýlku 0,05 mm.
Rýchle opotrebovanie nástroja, vyžadujúce výmenu každé 2–3 diely.
Naše riešenia:
Ponechaný 0,5 mm polotovar počas hrubovania a pridané procesné rebrá na podporu.
Použité prispôsobené mäkké-čeľuste na stabilizáciu tenkých{1}}častí stien.
Použité adaptívne frézovanie so zníženým radiálnym záberom na minimalizáciu tepla.
Vykonala sa predbežná kontrola CMM po polo{0}}dokončení, aby sa opravili hodnoty kompenzácie.
Dosiahnuté výsledky:
Výnos pri prvom{0} prechode sa zvýšil na95%.
Drsnosť povrchu sa zlepšila naRa1.2.
Dodacia lehota skrátená o20%v porovnaní s očakávaniami zákazníka.
BishenRiešenie
OBishensme vyvinuli praktický prístup k obrábaniu titánových tenkostenných súčiastok pre letectvo a kozmonautiku-. To zahŕňa vyváženú kombináciudizajn upínadla, stratégie dráhy nástroja a kontrola napätia. Namiesto štandardného receptu ide o flexibilný systém overený v rámci viacerých leteckých projektov na zlepšenie obochstabilita a efektívnosť dodávky.
Nebudeme tu prezrádzať každý detail, ale ak čelíte podobným výzvam, naše riešenie vám môže pomôcť dosiahnuť presnosť a konzistenciu, ktorú potrebujete.
