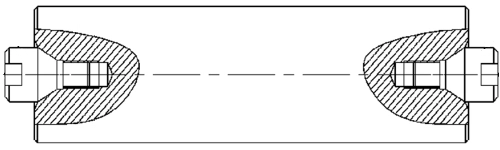

Stredová diera so závitom, v našej krajine známa aj ako „stredová diera typu C“ alebo „stredová diera typu D{1}}v norme DIN“, sa bežne vyskytuje v mnohých strojárskych konštrukciách a výkresoch.
Stredová diera so závitom rozširuje funkčnosť stredovej diery pridaním závitov, čo jej umožňuje slúžiť viacerým účelom. Kedy by sme teda mali zvoliť stredový otvor so závitom? Poďme o tom stručne diskutovať a dúfam, že vám to pomôže.

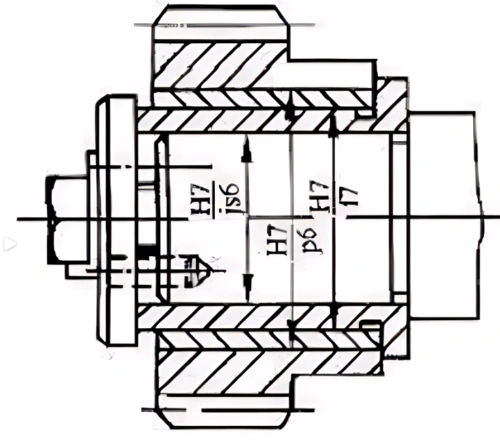

Upevňovacie komponenty na konci hriadeľa
Vďaka stredovému otvoru so závitom je na konci hriadeľa jednoduchá inštalácia komponentov, ako sú koncové dosky, ozubené kolesá, rozvodové remenice, spojky, snímače atď.

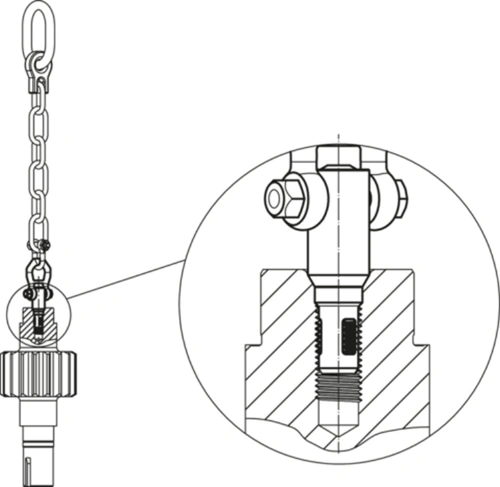

Zdvíhacie otvory pre zdvíhanie
Ak diel váži nad 15 kg, z ergonomického hľadiska sa neodporúča na ručnú manipuláciu. V takýchto prípadoch, ak je na konci hriadeľa otvor so závitom, môžete nainštalovať zdvíhací krúžok alebo zdvíhaciu skrutku a použiť na zdvíhanie žeriav.
Asistencia pri demontáži a stresových bodoch

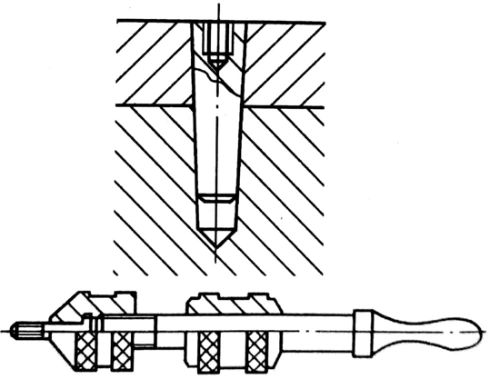

V prípade niektorých častí so slepými otvormi alebo s presahom{0}} bez vonkajšieho priestoru na použitie sily môže byť demontáž veľmi zložitá, keď je potrebné ich neskôr vymeniť. Ak je na nich potrebné spracovať stredový otvor, stredový otvor so závitom možno použiť na inštaláciu procesnej skrutky. Pôsobením rovnomernej sily (napr. sťahovákom s klzným kladivom) je možné vytiahnuť časti s presahom{5}}. Funguje to podobne ako použitie sťahováka na odstránenie valcového čapu s vnútornými závitmi, ako je znázornené na obrázku.
Utesnenie stredového otvoru na ochranu
Ak sú vysoké požiadavky na opakovanú presnosť stredového otvoru, alebo keď predtým prerobený stredový otvor potrebuje ochranu, je možné do stredového otvoru so závitom naskrutkovať hmoždinku. Tým sa ochráni a utesní stredový otvor, zabráni sa vniknutiu cudzích predmetov alebo kontaminácii zvyškov chladiacej kvapaliny, čím sa zachová presnosť stredového otvoru pre ďalší proces alebo cyklus používania.(文章来源:iMechanics机械)
