Pri presnom obrábaní mnohí predpokladajú, že rozmerová presnosť je určená hlavnerezné nástrojealeboparametre stroja. V skutočnosti často rozhodujúci faktor spočíva vživotné prostredie.
Prečo je kontrola životného prostredia štandardom v západnej výrobe
V špičkových{0}}európskych a amerických workshopoch sa prostredia s riadenou klímou{1}}považujú za základnú infraštruktúru:
Regulácia teploty: 20 stupňov ± 1 stupeň
Regulácia vlhkosti: 40–60%
Nastavenie stroja: systémy kompenzácie teploty-v reálnom čase
Kovy sa rozťahujú alebo zmršťujú pri kolísaní teploty. Aj malá zmena môže zaviesťchyby na úrovni mikrónov-. Napríklad oceľ má koeficient tepelnej rozťažnosti11.5 μm/m·K. Vyrastie 1-metrový obrobok11.5 μms nárastom len o 1 stupeň.
To je dôvod, prečo západní výrobcovia s istotou požadujútolerancie ±5 μm alebo dokonca ±2 μm-pretože ich prostredie zabezpečuje konzistentnosť medzivýsledky obrábaniaazáverečná kontrola.
Výzva v typických workshopoch
V mnohých ázijských dielňach sa teplota môže výrazne meniť:
Letná obchodná podlaha: 35 stupňov
Zimná dielňa: 5 stupňov
Daily variation: >10 stupňov

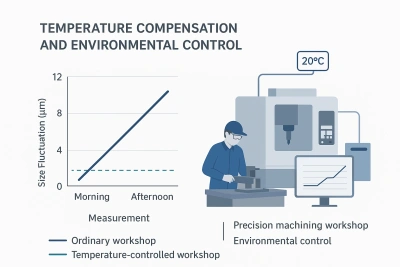

Za týchto podmienok, dokonca aj s rovnakým strojom, rovnakým nástrojom a rovnakým programom,merania vykonané ráno a popoludní sa môžu líšiť o 10–15 μm.
Mnohí najprv obviňujú opotrebovanie nástroja alebo presnosť stroja. Ale skutočná príčina je takáteplotný posun.
Porovnanie pri rovnakom procese obrábania:
| Životné prostredie | Rozmerová stabilita | Rozsah variácií |
|---|---|---|
| Klimatizovaná-miestnosť (20 stupňov ± 1 stupeň) | Vysoká stabilita | ±2 μm |
| Normal workshop (>10 stupňové kolísanie) | Nestabilný | ±12 μm |

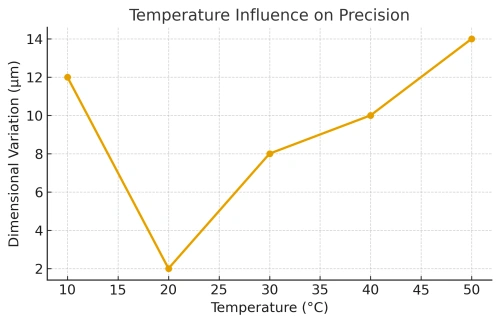

Temperature{0}}Presná krivka
Naše riešenie: Klimatizované-miestnosti + kompenzácia teploty
Na splnenie leteckých, medicínskych a{0}}požiadaviek na vysokú presnosť sme vytvorili aklimaticky{0}}riadená obrábacia dielňa:
Konštantná 20 stupňov ± 1 stupeň po celý rok-
Predhrievanie pre strojena dosiahnutie tepelnej rovnováhy
Teplotná kompenzácia-v reálnom časena korekciu rozmerového posunu
Jednotné kontrolné prostredieaby sa zabezpečilo, že sa meranie zhoduje s obrábaním
To zaisťuje, že obojeobrábanieainšpekciavyskytujú pod rovnakou základnou líniou, čím sa eliminujú nezrovnalosti, ako napríklad „súčiastky vyzerajú na stroji správne, ale počas merania zlyhajú“.
Prečo je to pre západných zákazníkov dôležité
Pre výrobcov letectva, medicíny a polovodičov je environmentálna kontrolanie možnosť, ale požiadavka.
Bez stability je „presné obrábanie“ len sloganom.
So stabilitou,tolerancie ±2–5 μmstať sa skutočne dosiahnuteľným.
To je dôvod, prečo certifikácie (AS9100, ISO13485) vyžadujú kontrolu životného prostredia.
Záver
Na nástrojoch a strojoch záleží-aleenvironmentálna stabilita je skrytý kľúč k skutočnej presnosti.
Kombináciou dielní{0}}riadených klímou a teplotnou kompenzáciou zaisťujeme, že každá nami dodávaná súčiastka dosahuje konzistentnú a overiteľnú presnosť.
