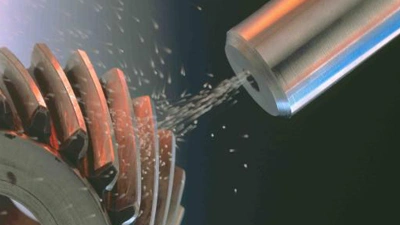

Brokovanie je široko používaná technika povrchovej úpravy na zvýšenie výkonu presných komponentov. Základný princíp zahŕňa bombardovanie povrchu komponentu nespočetným množstvom vysokej-tvrdosti, sférických médií pri vysokej rýchlosti za kontrolovaných podmienok, čo spôsobuje lokalizovanú plastickú deformáciu. Hoci sú podobné procesom, ako je pieskovanie a otryskávanie, ktoré sa líšia v médiách a parametroch, otryskávanie sa riadi jedinečným mechanizmom opracovania za studena. Tento článok sa zameriava nashot peeningako reprezentatívny proces.
Ako mení penetrácia výstrelom povrch komponentu?

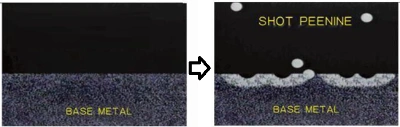

Počas brokovania dopadá na povrch veľké množstvo-médií s vysokou rýchlosťou, ktoré vytvárajú drobné priehlbiny a spôsobujú plastickú deformáciu v povrchovej vrstve. Pokiaľ pôvodná drsnosť povrchu nie je relatívne vysoká (Ra > 6,3 μm), proces je typickýzvyšuje drsnosť povrchu.
To vyvoláva spoločný rozpor: zvýšená drsnosť často koreluje sznížená únavová pevnosť, ako je vidieť vo výpočtoch únavovej životnosti, ktoré zahŕňajú korekčné faktory drsnosti povrchu.
Na druhej strane, shot peening je tiež aosvedčená metóda na zlepšenie únavovej silyaj bez zmeny geometrie materiálu alebo dielu. Ako môžu byť obe tieto tvrdenia pravdivé?
Dva posilňovacie mechanizmy: stres-založený a štrukturálny
Zdanlivý rozpor je vyriešený pochopenímduálne posilňovacie mechanizmyten shot peening ponúka:
Zosilnenie zvyškového kompresného napätia
Keď peelingové médium narazí na povrch, vonkajšia vrstva podlieha plastickej deformácii, zatiaľ čo vnútorná vrstva zostáva elastická. Po náraze je plasticky deformovaný povrch obmedzený podložnou elastickou vrstvou, čo vedie k astabilné pole zvyškového tlakového napätia.
Toto tlakové napätie pôsobí proti ťahovej zložke cyklického zaťaženia, odďaľuje alebo potláča vznik a rast únavových trhlín.
Tento efekt je obzvlášť prospešný, keď existujú už existujúce mikrotrhliny alebo defekty, pretože tlakové napätie pomáha tieto trhliny „uzavrieť“, čím sa výrazne znižuje riziko únavového zlyhania.
Mikroštrukturálne zdokonalenie
Vplyv vysokej{0}}hustoty vedie aj k podstatným mikroštrukturálnym zmenám v materiáli:
Zjemnenie povrchového zrna a zvýšená hustota dislokácií
Tvorba subzrnových štruktúr
V materiáloch, ako sú austenitické ocele,martenzitická fázová transformáciamôže nastať a pridať transformáciu{0}}indukované posilnenie
Bráni sklzu v kryštálovej mriežke, obmedzuje deformáciu medzi tvrdeným povrchom a vnútornou matricou
Tieto transformácie zvyšujú tvrdosť povrchu, odolnosť proti opotrebovaniu a odďaľujú tvorbu únavových trhlín.
Je Shot Peening vždy účinný? Iba so správnym návrhom procesu
Zatiaľ čo shot peening môže zlepšiť únavovú silu20 % až 60 %jeho účinnosť závisí od starostlivo kontrolovaných parametrov procesu. Medzi faktory, ktoré ovplyvňujú výsledok, patria:
Typ média, veľkosť, tvar
Peeningový tlak a rýchlosť
Uhol a smer dopadu
Miera pokrytia a cykly opakovania
Počiatočný stav povrchu komponentu
Inými slovami,shot peening nie je také jednoduché, ako to vyzerá. Zle kontrolované parametre môžu viesť skôr k predčasnému poškodeniu ako k zlepšeniu.
Záver
Brook peening predstavujeprospešné zvyškové tlakové napätiaamikroštrukturálne vylepšeniaktoré výrazne predlžujú životnosť komponentov a odolnosť proti opotrebovaniu.
Aj keď zvyšuje drsnosť povrchu, celkové výhody často prevažujú nad nevýhodami-ak je proces správne optimalizovaný. Pre priemyselné odvetvia, ako je letecký a kozmický priemysel, automobilový priemysel a-vysokovýkonné strojárstvo, zostáva brokovenie kľúčovým nástrojom v snahe o spoľahlivosť a odolnosť.(文章来源:iMechanics机械)
