Pri presnej mechanickej montáži je smer inštalácie okrúhlych matíc (norma pre okrúhle matice GB/T812) často predmetom diskusie. Nižšie som zhrnul kľúčové body pre vašu referenciu.

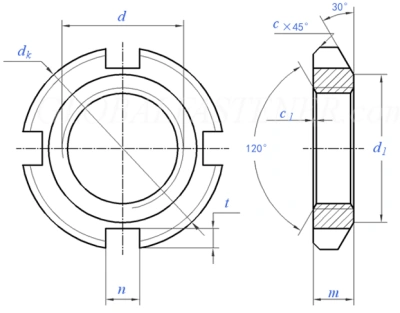

1. Štrukturálne vlastnosti okrúhlych matíc
Jedna strana okrúhlej matice má veľké 30-stupňové skosenie (30-stupňová skosená matica), ktoré sa používa hlavne na axiálne upevnenie hriadeľa.

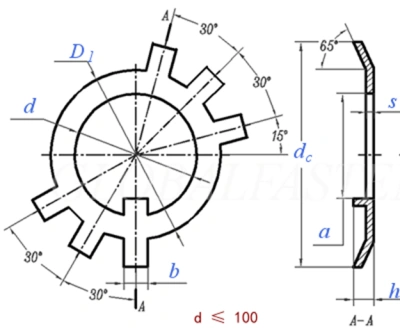

2. Spárovanie s poistnými podložkami
V praxi sa na dosiahnutie proti-uvoľňovaniu (metóda anti-matíc) zvyčajne používajú okrúhle matice spolu s poistnou podložkou (GB/T858 poistná podložka):
Podložka má viacero výstupkov a uhol 65 stupňov;
Podľa noriem sa rozmer D1 podložky zhoduje s rozmerom d1 kruhovej matice;
Preto sa veľká skosená strana okrúhlej matice musí spárovať s poistnou podložkou.
👉 Inými slovami, keď sa okrúhla matica a poistná podložka používajú spolu, skosená strana by mala smerovať k upnutému komponentu.
3. Keď sa nepoužijú poistné podložky
Niekedy sa nepoužijú poistné podložky. Napríklad:
Používaniedvojitá okrúhla maticana ochranu-uvoľňovania;
Žiadna požiadavka proti{0}}uvoľneniu, iba utiahnutie jednej okrúhlej matice.
Je v takýchto prípadoch stále dôležitý smer inštalácie? Odpoveď znie: áno, stále existujú úvahy.
4. Ďalšie úvahy pre smer inštalácie
Tolerancia kolmosti matice:
Norma GB/T812 špecifikuje požiadavky na kolmosť pre skosenú stranu, ale nie pre opačnú stranu.

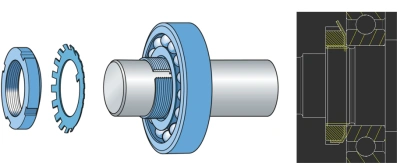

Inštalácia poistnej matice ložiska:
V zostavách, ako sú ložiská, je všeobecne žiaduce, aby súčiastka pritlačená k ložisku nepresahovala za priemer vnútorného obehu. V takýchto prípadoch je rozumnejšie umiestniť skosenú stranu smerom k upnutému komponentu.
Ak zostava nemá žiadne takéto obmedzenia, potom smer inštalácie nie je striktne kritický.(文章来源:iMechanics机械)
