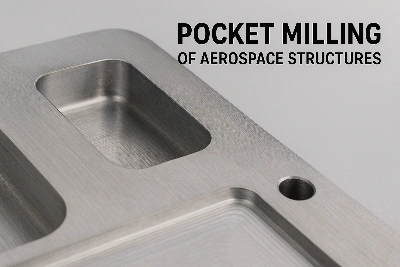

Rámy trupu lietadiel a nosníky krídel často podliehajú agresívnemu odstraňovaniu materiálu pomocou frézovania vreciek, aby sa znížila hmotnosť. Tieto „odľahčovacie vrecká“ sú nevyhnutné pre štrukturálnu účinnosť-, ale predstavujú skrytú výzvu: pri odstraňovaní vnútorného materiálu sa zvyškové napätia uvoľňujú nerovnomerne, čo vedie k deformácii alebo deformácii dielu.
Výzva
Vreckové frézovanie uvoľňuje{0}}napätie pri výrobe a tepelnom spracovaní{1}}zachytené v pevnom materiáli. Bez starostlivej kontroly môže tento reliéf spôsobiť viditeľné geometrické odchýlky rebier, hrán alebo montážnych plôch. V prípade veľmi-precíznych konštrukčných komponentov aj malé deformácie spôsobia, že diely sú nepoužiteľné alebo vyžadujú nákladné opravy.
Riešenie Prístup
Vyvinuli sme mnohostrannú{0}}techniku na potlačenie rizika deformácie:
Symetrické sekvencie obrábania
Vrecká sa vykonávajú v zrkadlovom, striedajúcom sa vzore-napr. vyfrézovaním vreciek z protiľahlých strán za sebou-na vyváženie uvoľnenia napätia a minimalizáciu sklonu k deformácii.
Medzistresové{0}}žíhanie
Stredné{0}}žíhanie vykonávané pri kontrolovaných teplotách (~300 – 400 stupňov pre hliníkové zliatiny alebo vhodné úrovne pre titán/zliatiny) uvoľňuje zvyškové napätie pred konečnými dokončovacími rezmi.
Nízke-parametre na zníženie stresu
Menší radiálny záber, nižšie rýchlosti posuvu a chladená rezná kvapalina spolu obmedzujú tepelné a mechanické namáhanie-spôsobené rezaním na absolútne minimum.
Výsledky dosiahnuté
Deformácia bola znížená na < 0,02 mm cez 1-metrový svetelný panel oproti > 0,1 mm pôvodne
Konečné diely spĺňali toleranciu rovinnosti a montáže bez prepracovania
Vplyv doby cyklu udržiavaný pod 10 % vďaka optimalizovanému plánovaniu žíhania
Keď veľké konštrukčné komponenty potrebujú odľahčenie pomocou frézovania vrecka, proces nie je len o odstraňovaní materiálu-je opredpovedanie a riadenie uvoľňovania stresu. Prostredníctvom kontrolovanej symetrie, tepelného spracovania a jemného rezania zaisťujeme, že každá frézovaná kapsa zanechá súčiastku bližšie k skutočnosti, nie ďalej od špecifikácie.
Ak sa to zhoduje s výzvami, ktorým čelíte-skrúcajte sa vo veľkých frézovaných vreckách, presná rovinnosť v štrukturálnych krytoch{1}}pošlite mi svoj súbor úloh (STEP alebo IGES) a ja vám navrhnem vyváženú stratégiu zvládania stresu prispôsobenú vášmu materiálu a stroju.
