Ako všetci vieme, tvrdé eloxovanie povedie k zvýšeniu hrúbky produktu. Správna hrúbka oxidového filmu je preto rozhodujúca pre splnenie požiadaviek zákazníka na veľkosť.

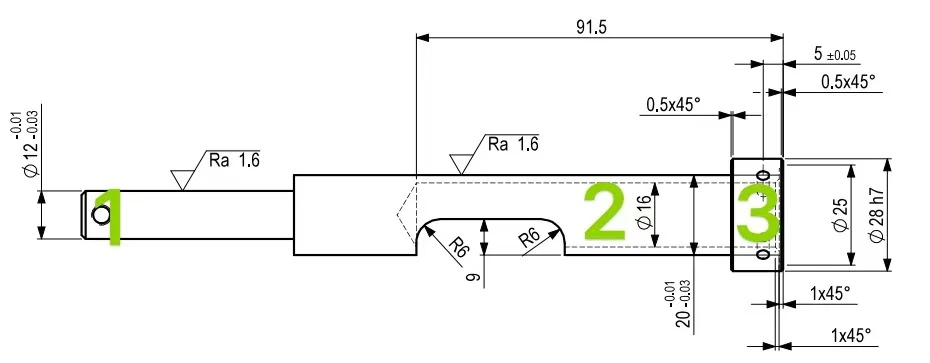

Tento článok používa hriadeľ nad fotografiou ako príklad na vysvetlenie, ako ovládať hrúbku oxidového filmu tak, aby konečná veľkosť produktu dosiahla očakávanú hodnotu.
Iba dva kroky pre tvrdé eloxovanie tohto hriadeľa:
Krok 1: Veľkosť polotovaru hriadeľa- by sa mala pred tvrdou anodizáciou riadiť zásadou „menšej hrúbky vonkajšej vrstvy a väčšieho priemeru vnútorného otvoru“.
Je to preto, že veľkosť priemeru vnútorného otvoru hriadeľa sa zmenšila so zvyšovaním hrúbky oxidového filmu po tvrdom eloxovaní, čo vedie k nekvalifikovanému produktu. Pri dodržaní vyššie uvedeného princípu sa vyhnete tejto chybe a získate hotový výrobok požadovaný zákazníkom.
Krok 2: mechanikom by sa mal poskytnúť definitívny rozsah kontroly výroby, aby zákazník mohol získať požadovanú veľkosť hotového výrobku po tvrdom eloxovaní.
Špecifická analýza rozsahu riadenia výroby pre tento hriadeľ takto:
Ako je uvedené na výkrese, tvrdo eloxované s impregnáciou PTFE, hrúbka 40 ± 5 μm. Toto bude 35/3--45/3 (11,667μm~15μm) pre hrúbku rastu oxidového filmu, keď je hriadeľ tvrdo eloxovaný. A hrúbka rastu oxidového filmu je 0,0117~0,015 v milimetroch.
Výpočtový vzorec pre rozsah rozmerov kontroly výroby daný mechanikovi je teda:
Veľkosť kontroly výroby=veľkosť výkresu - hrúbka rastovej vrstvy oxidu x2
To znamená: veľkosť kontroly výroby=veľkosť výkresu - [(0,0117~0,015 mm) x2]=veľkosť výkresu - (0,0234~0,03 mm)
POZNÁMKA:
Existujú 2 strany hrúbky rastu oxidového filmu, takže pri výpočte sa počíta dvakrát.
Ak chcete získať čo najpresnejšiu konečnú veľkosť, mala by sa použiť minimálna hodnota hrúbky rastu oxidového filmu. A 0,02 mm je najlepšou voľbou.
Tento hriadeľ pozostáva z troch častí a rozsah ovládania každej časti je nasledujúci:
Označené 1 na fotografii, rozmery horného a spodného riadku tohto sú 11,97~11,99, to znamená, že rozmery kontroly výroby sú:(11,97~11,99mm)-0,02mm=11.95~11,97mm
Na fotografii označené číslom 2, rozmery horného a spodného riadku tohto sú 19,97~19,99, to znamená, že rozmery kontroly výroby sú:(19,97~19,99mm)-0,02mm=19.95~19,97mm
Na fotografii označené 1, rozmery horného a spodného riadku tohto sú 27,979 ~ 28 mm (hodnota tolerancie H7 kombinovaná s dotazom na hodnotu tolerancie), to znamená, že rozmery kontroly výroby sú:
(27,979~28mm)-0,02mm=27.959~27,98mm
