V leteckom a kozmickom priemysle si veľké konštrukčné komponenty,-ako sú časti trupu alebo zostavy základne robotov,-často vyžadujú viacnásobné prevrátenie a opätovné{2}}upevnenie počas obrábania. Pri každom opätovnom upnutí dielu-nastanú nepatrné posuny nulového bodu. Aj keď sú tieto posuny jednotlivo zanedbateľné, môžu výrazne vychýliť prvky konečnej zostavy, ako sú montážne otvory a základné povrchy.
Výzva
Hlavným problémom je nahromadená chyba polohovania:
Posun dátumusa vyskytuje pri každom opätovnom{0}}upnutí v dôsledku rozdielov v upínacom momente, miernom pohybe prípravku alebo deformácii prípravku.
Súradnicové stohovanieznamená, že každé nové nastavenie vychádza z predchádzajúcich malých chýb.
Dokonca<0.01 mm mismatches become critical when the final assembly tolerance is tight and the part is large.
Stratégia riešenia
Na odstránenie kumulatívnej chyby bol vyvinutý integrovaný prístup:
Vlastný modulárny dizajn príslušenstva
Upínadlá boli skonštruované s kombináciou primárnych pomocných plôch, sekundárnych vyrovnávacích prvkov a nastaviteľných podložiek. Tento dizajn umožňuje minimálnu chybu pri premiestňovaní a -korekciu upínadla počas opätovného-upínania.
Viac{0}}obrábanie tvárí v jednom nastavení
Pomocou nástrojov s predĺženou{0}}dĺžkou a 5{2}}dosahom osí sú veľké plochy a referenčné prvky dokončené v jednom nastavení vždy, keď je to možné-, čím sa obmedzuje opätovné vytváranie súradníc.

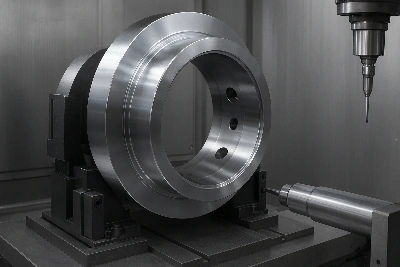

Optické zarovnanie nástroja + sondovanie v{1}}procese
Po každom prevrátení obnoví optická{0}}detekcia hrán nulový bod nástroja na hlavnú referenciu. Potom nasleduje v-strojovom snímaní kritických prvkov, aby sa automaticky upravila dráha nástroja na základe nameraných údajov o korekcii.
Výsledky
| Funkcia | Pred implementáciou | Po Implementácii |
|---|---|---|
| Akumulovaný posun dátumu | >0,015 mm | < 0.005 mm |
| Výnos prvého-prechodu | ~80% | > 98% |
| Prepracovanie v dôsledku nesprávneho zarovnania | Časté | Veľmi zriedkavé |
Ak sa stretávate s odchýlkou tolerancie vo veľkých 5{1}}osových zostavách, tento proces-vlastných upínacích prípravkov, minimalizované nastavenia a zarovnaná digitálna kompenzácia zaisťuje, že proces obrábania zabuduje stabilitu do súčiastky, nie chybu do základu.
