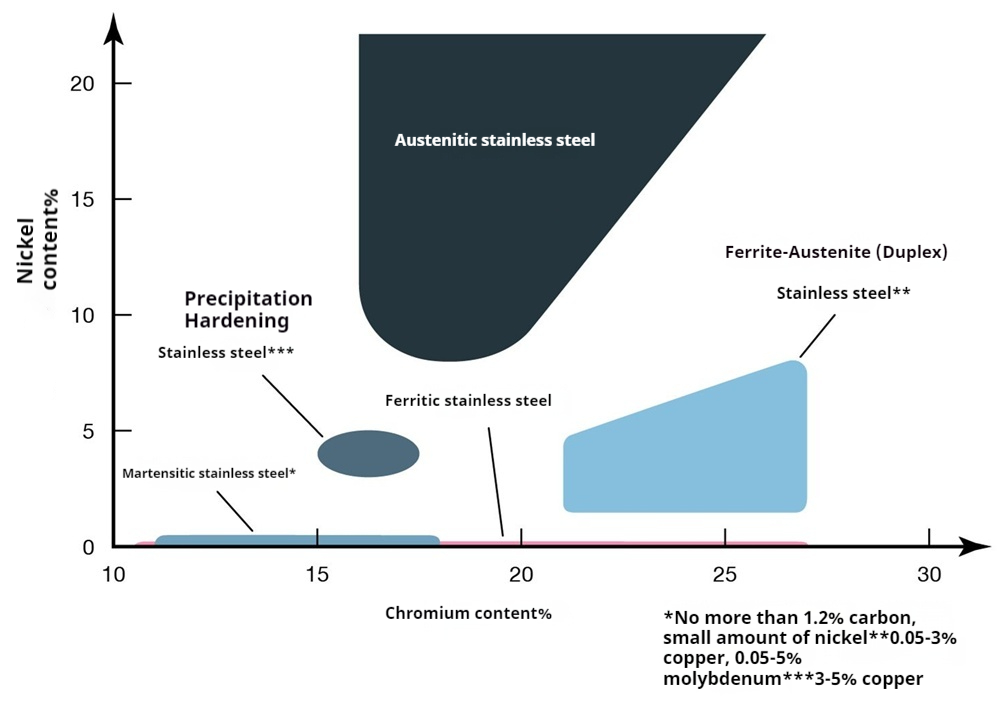

Existuje mnoho druhov nehrdzavejúcej ocele, ako je feritická nehrdzavejúca oceľ, austenitická nehrdzavejúca oceľ, martenzitická nehrdzavejúca oceľ, duplexná nehrdzavejúca oceľ, nehrdzavejúca oceľ vytvrdzovaná precipitáciou atď., Ako je znázornené na obrázku nižšie.

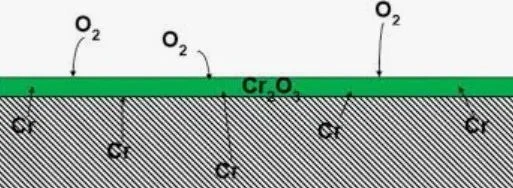

Dôvodom, prečo môže byť nehrdzavejúca oceľ neúčinná, je najmä to, že obsahuje najmenej 12 % chrómu (Cr), čo je možné vidieť na obrázku vyššie. Chróm na povrchu reaguje so vzdušným kyslíkom za vzniku pasivačného filmu oxidu chrómu (Cr₂O3). Tento pasivačný film je veľmi tenký, ale hustý, čo môže izolovať kov od vonkajšieho média a zabrániť chemickým reakciám, čím chráni kov pred koróziou.
Aj keď je povrch nehrdzavejúcej ocele mechanicky poškodený alebo chemicky erodovaný, pasivačný film oxidu chrómu sa dokáže samo-opraviť. Pokiaľ je dostatok kyslíka, prvok chrómu na povrchu nehrdzavejúcej ocele môže ďalej reagovať s kyslíkom, opravovať poškodený pasivačný film a obnovovať jeho ochranný účinok.

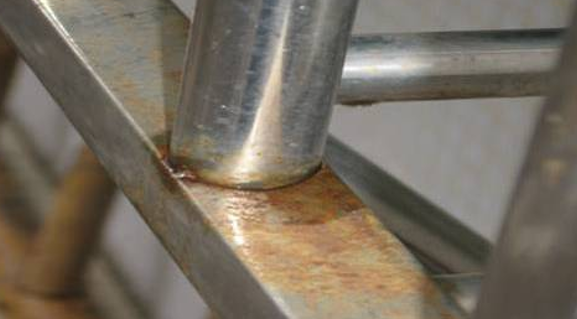

Pod ochranou pasivačného filmu oxidu chrómu môže nehrdzavejúca oceľ odolávať erózii väčšiny korozívnych médií, ako sú kyseliny, zásady a soli. V skutočnej praxi však ľudia stále niekedy vidia hrdzavenie nehrdzavejúcej ocele, ako je znázornené na obrázku nižšie. čo sa deje?
1. Kvalita nerezovej ocele je nekvalifikovaná a materiálové zloženie nespĺňa požiadavky. Napríklad skutočný obsah chrómu je nižší ako 12 % alebo obsah prvkov, ako je nikel a molybdén, je nedostatočný, čo nemôže mať dobrý antikorózny účinok.
2. Používa sa v prostredí obsahujúcom halogénové ióny (Cl⁻, Br⁻, I⁻ atď.), ako je morská voda, soľný sprej, čistiace prostriedky- obsahujúce chlór atď. Tieto halogénové ióny môžu prenikať cez pasivačný film, vytvárať drobné korózne jamky a vyvíjať sa do hĺbky.
3. Nerezová oceľ je ovplyvnená vysokou teplotou a dochádza k medzikryštalickej korózii. Keď sa nehrdzavejúca oceľ zahrieva na 427 ~ 816 stupňov, napríklad po zváraní alebo tepelnom spracovaní, karbid chrómu (Cr₂₃C₆) sa vyzráža na hranici zŕn, čo vedie k vyčerpaniu chrómu blízko hraníc zŕn (obsah Cr<12%), thereby losing the ability to form a passivation film.
4. Korózia pri praskaní napätím. Keď je nehrdzavejúca oceľ vystavená namáhaniu v ťahu, ak existujú faktory uvedené v 2. a 3. položke vyššie, napätie urýchli penetráciu korozívneho média a spôsobí šírenie trhlín pozdĺž hranice zŕn alebo cez zrno.
5. Povrch je znečistený alebo poškodený. Napríklad, keď sa nástroje z uhlíkovej ocele dostanú do kontaktu s povrchmi z nehrdzavejúcej ocele, zvyškové železné piliny môžu spôsobiť galvanickú koróziu v dôsledku rôznych potenciálov medzi kovmi. Škrabance, rozstreky pri zváraní atď. môžu poškodiť pasivačný film, čo spôsobí vznik počiatočných bodov korózie pred vytvorením pasivačného filmu. Olejové škvrny na povrchu nehrdzavejúcej ocele môžu brániť tvorbe pasivačného filmu. Prach a nečistoty môžu absorbovať vlhkosť a korozívne látky, čím urýchľujú lokálnu koróziu.(来源:iMechanics机械)
