Pozadie puzdra: Požiadavky na spracovanie integrálnej čepele z vysokoteplotnej zliatiny GH4169-

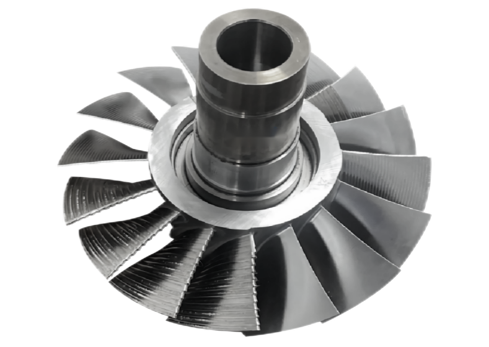

Aby sa zlepšil výkon nových motorov, musí výrobca leteckých motorov optimalizovať technológiu spracovania lopatiek. Cieľom je znížiť drsnosť povrchu čepele z Ra 3,1μm na Ra 0,51μm a zároveň zvýšiť presnosť obrysu na 0,04mm, aby sa dosiahlo 4,5% zvýšenie účinnosti motora. Predmetom spracovania je integrálna čepeľ GH4169 z vysokoteplotnej zliatiny GH4169 s priemerom 238 mm a tenko{9}}stennou konštrukciou s pomerom hrúbky tetivy- viac ako 40:1, čo je typická náročná oblasť technológie nízkovibračného frézovania.
Tradičné spracovanie bolestivých bodov
Ten-štruktúra stien pri spracovaní chvenia: Nedostatočná tuhosť špičky čepele spôsobuje rezné vibrácie a vytvára zjavné stopy po chvenie;
Nízka drsnosť povrchu (Ra 0,93 μm): ovplyvňuje následnú účinnosť leštenia a presnosť obrysu;
Tolerancia polohy čepele: Opotrebenie nástroja spôsobuje odchýlku dráhy spracovania;
Nehladký prechod ostria čepele: Nedostatočné tradičné chladenie a mazanie, akumulácia rezného tepla spôsobuje deformáciu materiálu.
BISHENRiešenia: Ultrazvuková zelená technológia obrábacích strojov tri-v{1}}v jednom
V reakcii na vyššie uvedené ťažkosti spoločnosť BISHEN uviedla na trh prvé viac{0}}účelové ultrazvukové zelené vertikálne päť{1}}-osové riešenie na spracovanie spojov, ktoré integruje tri základné technológie:
1.Integrovaná technológia ultrazvukového spracovania
Zníženie reznej sily o 46 % prostredníctvom vysoko-vibrácií na vyriešenie problému chvenia po spracovaní tenkostenných štruktúr;
Použitie ultrazvukového vnútorného chladenia, teplom zmršťovacieho držiaka nástroja na zvýšenie tuhosti nástroja o 30 % a zaistenie stability vysoko-presnej dráhy spracovania čepele.
2. Superkritická technológia chladenia CO2 (-78 stupňov)
Nízkoteplotné prostredie znižuje reznú teplotu o 42 %, bráni tepelnej deformácii vysokoteplotnej zliatiny GH4169-a optimalizuje hladkosť prechodu ostria čepele;
S vnútorným chladiacim prstencovým rozprašovačom kužeľovej frézy s guľovou hlavou sa dosiahne presný odvod tepla a odvod triesok.
3. mikro-technológia mazania MQL
Zníženie koeficientu trenia o 31 % prostredníctvom nano{1}}úrovňového mazania olejovou hmlou, čím sa zlepšuje celkový efekt optimalizácie drsnosti povrchu čepele;
Dizajn vnútorného chladiaceho kanála predlžuje životnosť nástroja a znižuje frekvenciu prestojov a výmeny nástrojov.

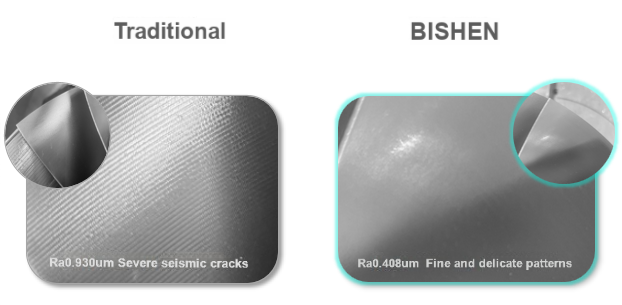

Porovnanie efektu obrábania: od Ra 0,93μm do Ra 0,408μm
Po aplikácii roztoku BISHEN sa drsnosť povrchu čepele zníži o 56 % na Ra 0,408 μm a presnosť obrysu je stabilná v rozmedzí 0,04 mm. Vysoko presná metóda spracovania čepelí zároveň prináša nasledujúce výhody:
Obmedzené stopy po chvenie: Tenkostenná oblasť špičky čepele má jemné línie a vylepšenú konzistenciu obrysu;
Skrátený čas leštenia: Kvalita povrchu sa blíži konečným požiadavkám na spracovanie a účinnosť následného-procesu sa zvýši o 40 %;
Optimalizácia nákladov: Životnosť nástroja sa predĺži o 25 % a celkové náklady na spracovanie sa znížia o 18 %.
