Vlastnosti spracovania produktu
Materiál: hustý nitrid kremíka (tvrdosť HV1,850)

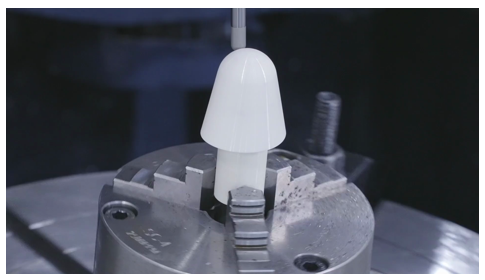

Vlastnosti spracovania: φ28×55 mm komplexný 3D povrch
Oblasti použitia: predná kapotáž lietadla, ložiská odolné voči vysokej teplote
Analýza bodov bolesti v priemysle
A. Výzva materiálových vlastností
Keramika z nitridu kremíka ako materiál s vysokou tvrdosťou a{0}}odolnosťou proti opotrebeniu sa vo veľkej miere používa v súčiastkach letectva a kozmonautiky pri vysokých{1}}teplotách, ale ich nízka lomová húževnatosť spôsobuje, že tradičné spracovanie je náchylné na mikrotrhlinky.
B. Tradičné chyby obrábania
① Miera opotrebovania nástroja je 8-krát vyššia ako v prípade bežnej ocele
② Účinnosť 3D povrchového brúsenia je iba 2,3 cm³/h
③ Miera rozbitia presahuje 35 % (priemer v odvetví)
MIDZákladná technológia riešení
Ultrazvukové vibračné päť{0}}osové obrábacie centrum: 20kHz vysokofrekvenčné-vibrácie znižujú reznú silu
Superkritický systém chladenia CO2: -78 stupňov nízka teplota potláča tepelné namáhanie materiálu
Technológia vnútorného chladenia MQL: 0,05 ml/h mikro-mazanie znižuje priľnavosť nástroja
Porovnanie meraného výkonu
Indikátory Tradičný procesMIDRozsah zlepšenia riešenia Cyklus spracovania 133h72h46%↓Drsnosť povrchu Ra0,8μmRa0,2μm75%↓Frekvencia výmeny nástroja 4 kusy/nástroj 18 kusov/nástroj 350%↑
Rozšírenie priemyselných aplikácií
Toto riešenie je použiteľné aj pre:
Spracovanie keramických trysiek satelitnej trysky
Robotické rameno na manipuláciu s polovodičovými plátkami
Umelý kĺb s keramickou guľovou hlavou presné brúsenie
