Vlastnosti spracovania produktu
Materiál:Nerezová oceľ 304 (materiál odolný voči korózii-triedy pre letectvo a vesmír)
Kľúčové vlastnosti:3 180 mikrootvorov s priemerom 2 mm a hĺbkou 30 mm (pomer hĺbky-k-priemeru 15:1)

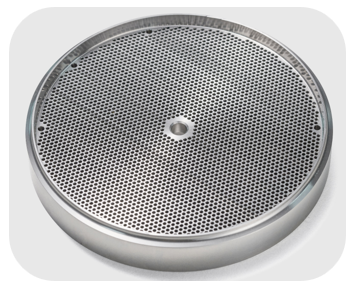

Veľkosť obrobku:Koncová doska chladničky s priemerom 192 mm a hrúbkou 30 mm
Problémy a výzvy v tomto odvetví
A. Pozadie spracovania leteckých dielov
Časti leteckých motorov majú extrémne vysoké požiadavky na súososť (±0,01 mm) a tradičné obojstranné- vŕtanie je náchylné na odchýlku osi; Nerezová oceľ 304 má silnú viskozitu a je ťažké rozbiť triesky, čo ovplyvňuje hladkosť steny otvoru.
B. Tradičné chyby spracovania
Zjavné značky rezu:Drsnosť vnútornej steny otvoru Ra＞1,6μm, ktorá ovplyvňuje tesnenie tekutiny
Rýchle opotrebovanie nástroja:Vrták je potrebné vymeniť každých 50 otvorov, čo je nákladné
Prekážka účinnosti:Vyvŕtanie jedného otvoru trvá 330 sekúnd, čím sa spomalí výrobná linka
BISHENRiešenia: Ultrazvuková technológia umožňuje presnú výrobu
Vybavenie: Viac{0}}účelové ultrazvukové zelené vŕtacie a frézovacie centrum (integrovaný online monitorovací systém)
Proces: Technológia vysokofrekvenčného rezania pomocou ultrazvukových vibrácií- (20 kHz amplitúda)

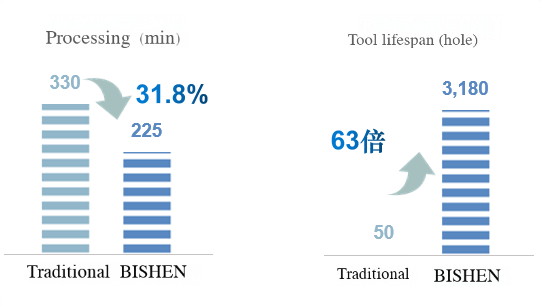

Nameraný prielom výkonu
Zlepšenie účinnosti: Čas spracovania jedného otvoru sa skrátil o 31,8 % (225 sekúnd/diera)
Optimalizácia nákladov:Životnosť nástroja je zvýšená 63-krát (3 180 otvorov/nástroj)
Štandard kvality:Drsnosť steny otvoru Ra＜0,8μm, chyba koaxiálnosti menšia alebo rovná 0,005 mm
