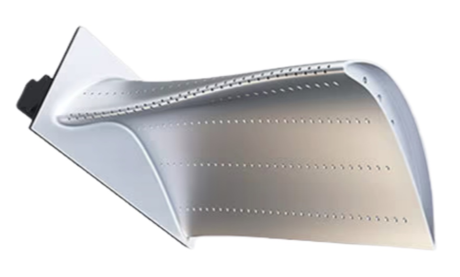

Spracované produkty
Materiál: -vysokoteplotná{1}}zliatina na báze niklu Vlastnosti spracovania: φ0,5/0,6/0,7 mm špeciálny -naklonený otvor so vzduchovou fóliou, tolerancia otvoru ±0,005 mm, presnosť priestorovej polohy menej ako 03 mm alebo rovná 0.
Pozadie spracovania a problematické body odvetvia
A. Stav odvetvia
V oblasti výroby lopatiek leteckých-motorov je spracovanie otvorov vzduchového filmu základným procesom, ktorý priamo ovplyvňuje účinnosť a životnosť turbíny. Súčasné hlavné laserové spracovanie, EDM a ďalšie špeciálne procesy majú vo všeobecnosti problém so zvyškovými pretavenými vrstvami - mikrotrhlín a vrstiev opätovného tuhnutia, ktoré sa vytvárajú na povrchu materiálu pri vysokej teplote, čo spôsobuje, že čepeľ v extrémnych pracovných podmienkach v dôsledku únavy ľahko zlyhá. Podľa priemyselných štatistík je miera zlyhania motora spôsobená defektmi pretavovacej vrstvy až 32 %
B. Bolestivé body tradičných procesov
Pretavenie zvyškov vrstvy: EDM spracovanie jedného otvoru vytvára 10-15μm pretavovaciu vrstvu, ktorá si vyžaduje sekundárne chemické čistenie, čo zvyšuje náklady
Nízka efektivita spracovania: Spracovanie jedného otvoru trvá 150 sekúnd a rýchlosť prechodu komplexnej polohy povrchu je iba 78%

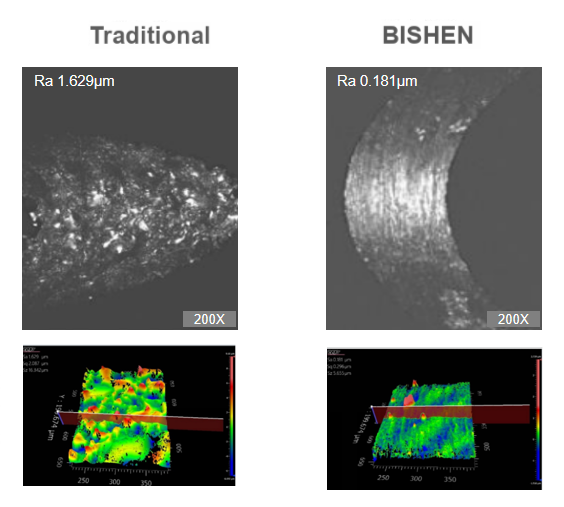

Slabá drsnosť povrchu: Ra value is generally >1,6μm, čo ovplyvňuje rovnomernosť prúdenia chladiaceho vzduchu
BISHEN Solutions: Päť{0}}osový spojkový ultrazvukový obrábací systém
V reakcii na náročnosť-spracovania otvorov vzduchového filmu zliatiny pri vysokých teplotách vyvinul BISHEN multi-riešenie na obrábanie kompozitov:
Ultrazvukový pomocný vretenový systém: 40kHz vysokofrekvenčné-vibračné rezanie, ktoré znižuje rezný odpor o 65 %.
Superkritický modul chladenia CO2: -78-stupňový nízkoteplotný prúd synchrónne odvádza rezné teplo
Nástroj s nano-mikro{1}}priemerom s povlakom: Životnosť nástroja s priemerom 0,3 mm sa zvýšila na 800 otvorov/čep
Päť{0}}technológia polohovania prepojenia: Presnosť otáčania 0,002 stupňa zaisťuje zložitú polohu uhlového otvoru

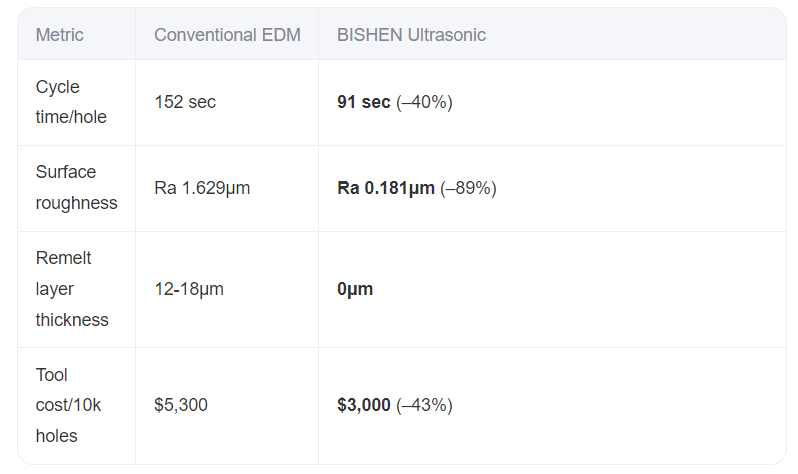

Porovnanie efektov procesu
