Skrutky sú najčastejšie používané spojovacie prvky a stretávajú sa s najväčším počtom porúch. Čo sa týka skrutiek, viete, kde je najčastejšie miesto poruchy?

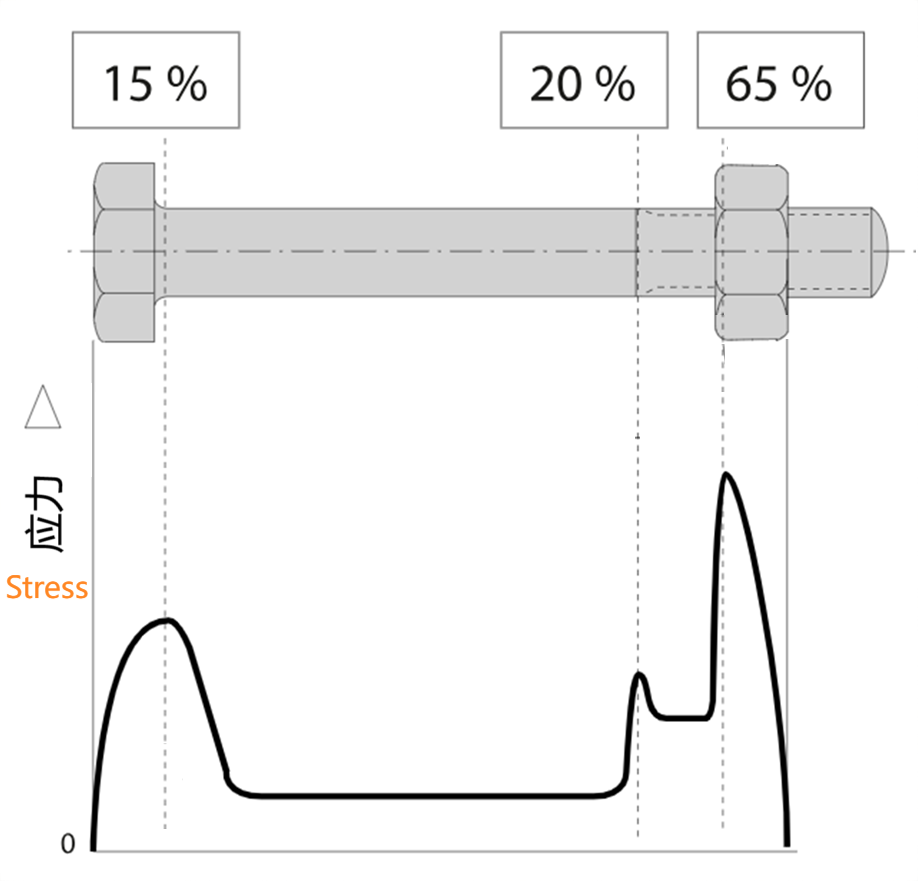

Ako je znázornené na obrázku nižšie, v skutočnosti existujú tri hlavné miesta: ① Koreň prvého závitu, kde sa skrutka a matica zhodujú, s mierou zlyhania 65 %, ② Zóna prechodu medzi závitom a leštenou tyčou s mierou zlyhania 20 % a ③ Prechod medzi hlavou skrutky a tyčou skrutky s mierou zlyhania 15 %. Tieto tri miesta sú tiež najvyššími bodmi rozloženia napätia skrutiek.

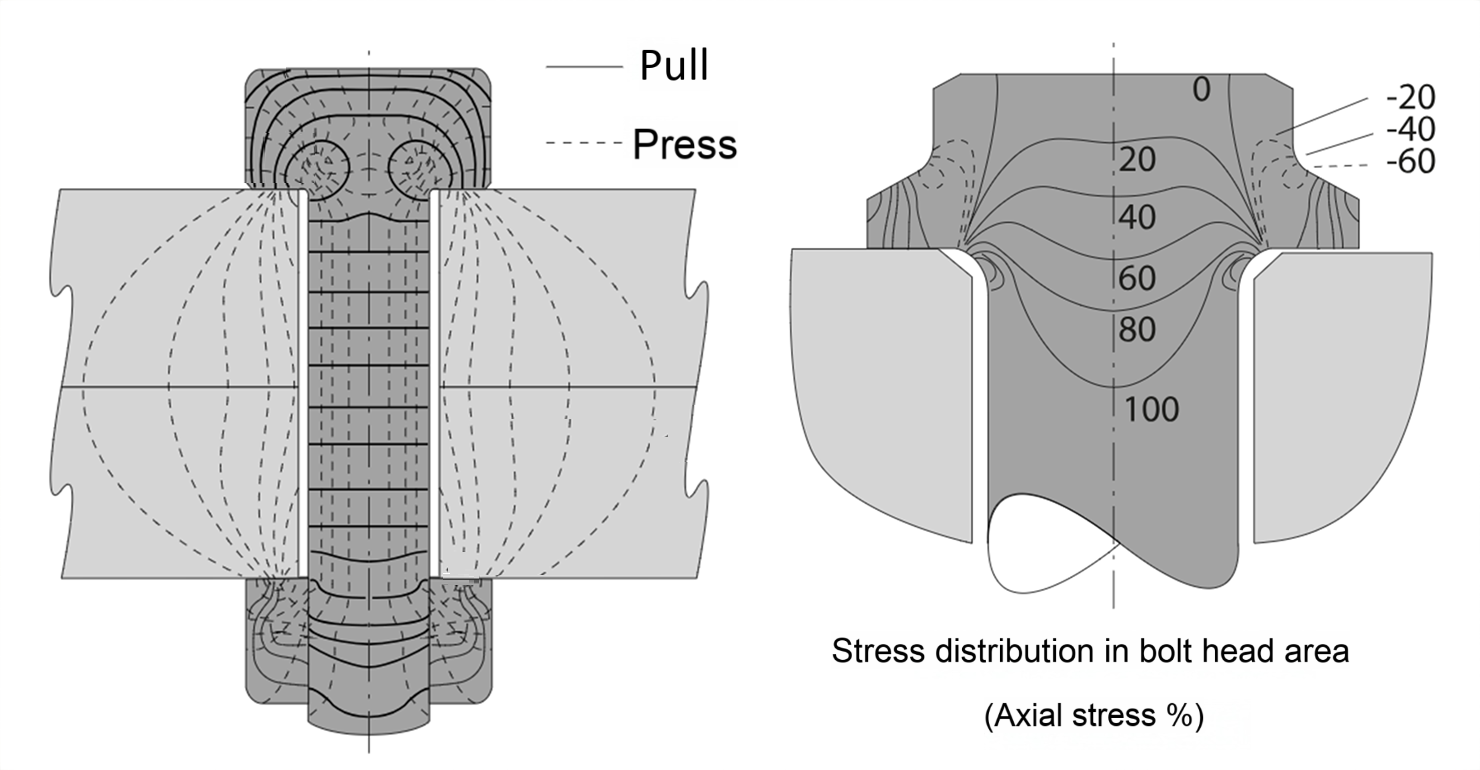

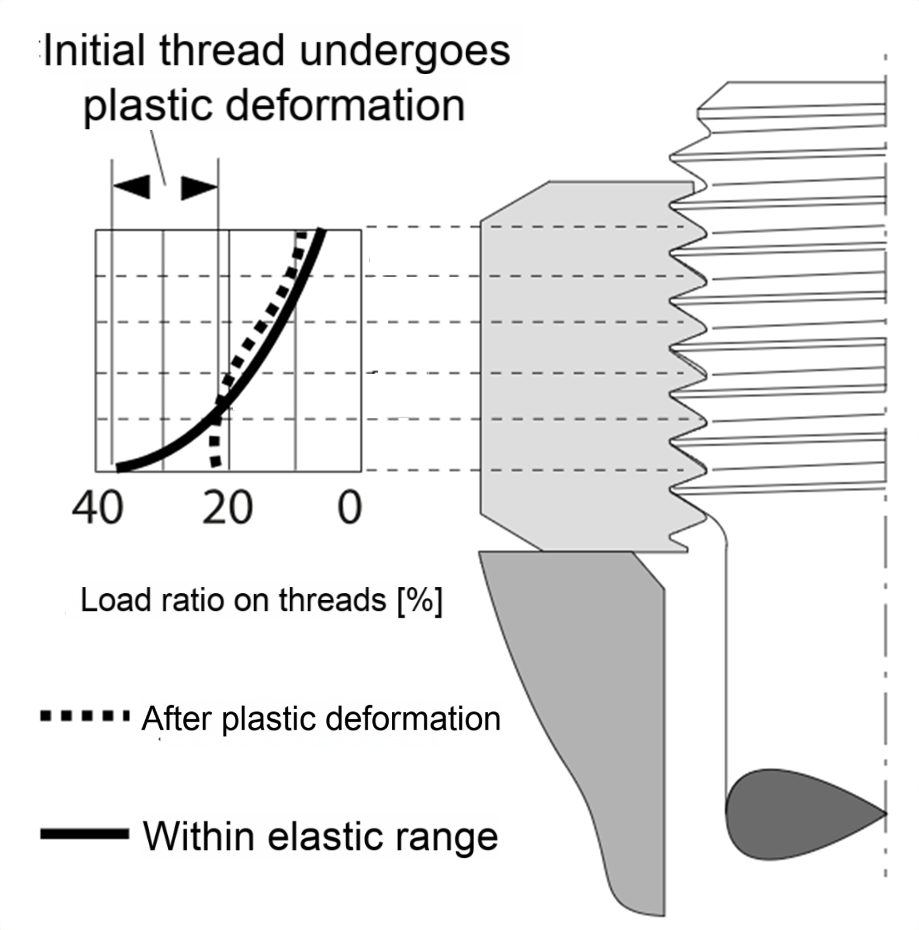

Medzi nimi porucha prvej polohy, to znamená koreňa prvého závitu, kde sa skrutka a matica zhodujú, je zvyčajne spôsobená nerovnomerným rozložením zaťaženia závitu a prvý kruh závitu nesie najväčšie zaťaženie (následné kruhy sa zmenšujú), ako je znázornené na obrázku nižšie. Faktor koncentrácie napätia tu môže dosiahnuť 2-8 a je ľahké iniciovať trhliny a rozširovať sa, najmä pri striedavom zaťažení je pravdepodobnejší výskyt únavového lomu.
Druhá poloha, porucha prechodovej zóny medzi závitom a leštenou tyčou je spôsobená najmä koncentráciou napätia spôsobenou geometrickou mutáciou. Ak má prechodová zóna zlú drsnosť, chyby spracovania alebo chyby materiálu, únavová pevnosť sa ďalej zníži.
Tretia poloha, prechod medzi hlavou skrutky a skrutkou, je zvyčajne spôsobená koncentráciou napätia v dôsledku malého polomeru prechodového zaoblenia hlavy a skrutky (zvyčajne vyžaduje R Väčšie alebo rovné 0,15 d, d je priemer skrutky) alebo chybami spracovania (ako je prerušenie línie toku studeného smeru). Okrem toho je toto miesto vystavené kombinovanému namáhaniu ohybom a naťahovaním a je tiež náchylnejšie na zlomeniny.(来源:iMechanics机械)
