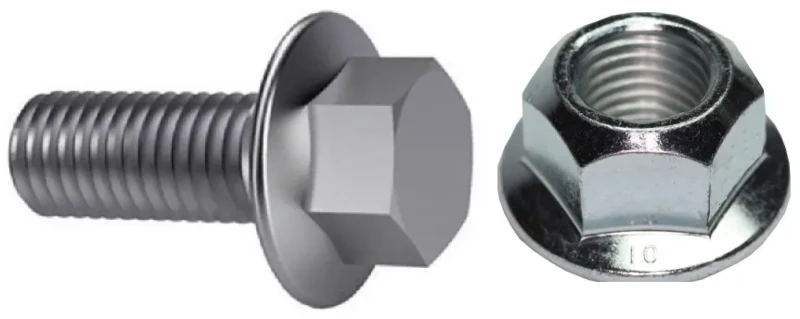

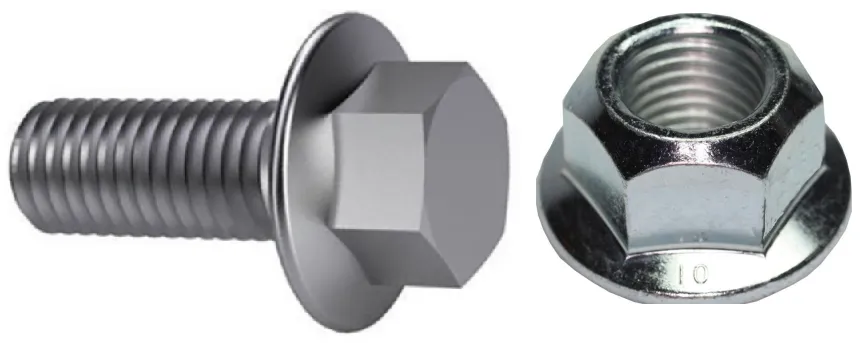

Skrutka/matica príruby, ako je znázornené na obrázku nižšie, nahrádza formu skrutka/matica + tesnenie a stáva sa čoraz populárnejšou.
Vieme, že v tradičnom zmysle pridávame tesnenie pod skrutku/maticu a jeho hlavným účelom je rozložiť zaťaženie a zabrániť poškodeniu spôsobenému nadmerným tlakom na povrch spoja. Prírubová doska pridaná pod prírubovú skrutku/maticu má v skutočnosti rovnaký účel. Prečo je teda tento dizajn lepšou voľbou?
Metóda, ktorú poznáme a ktorá sa najčastejšie používa na kontrolu napnutia skrutky, je stále metóda nepriamej kontroly pomocou krútiaceho momentu, ale tiež vieme, že táto metóda nie je obzvlášť presná pri kontrole axiálneho napätia, pretože väčšina krútiaceho momentu sa používa na prekonanie trenia medzi kontaktnou plochou a závitom pod hlavou skrutky počas uťahovania a iba asi 15 % sa v skutočnosti používa na generovanie axiálneho napätia.
V porovnaní s tvarom skrutka + tesnenie môžu prírubové skrutky účinne zlepšiť premenné vo vyššie uvedenom procese uťahovania. Poďme sa na to pozrieť.

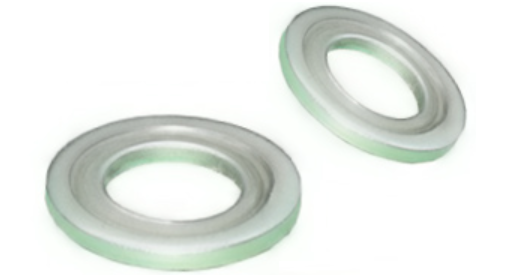

Štandardné podložky sú zvyčajne mäkšie ako matice alebo skrutky, s ktorými sa zhodujú, a často podliehajú plastickej deformácii pri vysokom tlaku v tlaku, ako je znázornené na obrázku nižšie. Po deformácii sa upínacia sila výrazne zníži. Matice a skrutky na povrchu príruby tým nebudú ovplyvnené, pretože povrch podložky a skrutka/matica sú integrované a majú rovnakú pevnosť materiálu.
Niektorí študenti môžu povedať, potom je v poriadku použiť tvrdené tesnenia, však? Je tu ďalší problém, to znamená, že tesnenie je nainštalované nesprávne. Otvor v strede tesnenia je zvyčajne oveľa väčší ako priemer skrutky, pretože je potrebné zabezpečiť, aby sa prechodové zaoblenie pod hlavou skrutky nedotýkalo tesnenia. Existencia tejto veľkej medzery spôsobí, že tesnenie bude pri uťahovaní excentrické, čo vedie k lokálnej koncentrácii napätia, čím sa zvyšuje riziko vtlačenia a poškodenia povrchu spoja, ako je znázornené na obrázku nižšie.
Okrem vyššie uvedených dvoch faktorov štúdie zistili, že pri uťahovaní skrutiek alebo matíc sa budú otáčať aj tesnenia. Hoci to nie je bežné, nie je ľahké odhaliť, kedy k nemu dôjde. Akonáhle sa otáča, vzťah medzi aplikovaným krútiacim momentom a napätím skrutky sa môže zmeniť. Pri danom uťahovacom momente nedosahuje skutočné napätie skrutky očakávaný účinok.(来源:iMechanics机械)
Stručne povedané, prírubové skrutky/matice majú oproti podložkám zjavné výhody. Používate ešte podložky?
