Ktoré odvetvia používajú CNC obrábanie - a čo každý z nich skutočne vyžaduje od dodávateľa

Ak ste strávili nejaký čas získavaním presných dielov, už viete, že „CNC obrábanie“ nie je jedna vec. Tolerancie, ktoré potrebuje spoločnosť zaoberajúca sa ortopedickými implantátmi, sú úplne odlišné od toho, o čo sa usiluje začínajúci robotický startup. Dokumentácia, ktorú vyžaduje hlavný dodávateľ letectva, by pochovala kupujúceho spotrebnej elektroniky zaživa. Dodávatelia sa však stále prezentujú, akoby všetky obsluhované odvetvia CNC obrábania boli vzájomne zameniteľné - tu sú naše stroje, tu je náš zoznam materiálov, pošlite nám svoj výkres.

Tento nesúlad je presne tam, kde projekty získavania zdrojov idú bokom.

Tento článok rozoberá šesť hlavných sektorov, ktoré sa spoliehajú na presné CNC obrábanie, to, čo každý z nich skutočne požaduje od dodávateľa nad rámec surových schopností, a otázky, ktoré stojí za to si položiť predtým, ako zaradíte nového dodávateľa na váš schválený zoznam.

Prečo „priemyselné skúsenosti“ nie sú to isté ako priemyselná zhoda

Každý obchod vám povie, že slúžia letectvu a medicíne. Oveľa menej ľudí vám môže ukázať papiere.

Keď tímy obstarávateľov hovoria o kvalifikácii dodávateľa CNC obrábania, slovo „skúsenosť“ sa neustále objavuje -, ale samotná skúsenosť vás neochráni, keď pristane audit FDA alebo keď zákazník z automobilového priemyslu Tier 1 vykoná kontrolu kvality dodávateľa. To, čo vás chráni, je zdokumentovaný systém riadenia kvality vytvorený pre regulačné prostredie vášho špecifického odvetvia.

Odvetvie CNC obrábania, ktoré obsluhuje skutočne vyhovujúci dodávateľ, má jednu vec: každý má svoj vlastný certifikačný rámec a každý rámec nesie povinnosti auditu, ktoré obchod buď celoročne dodržiava,{0}}alebo nie. Neexistuje žiadna stredná cesta. Toto je prvý filter a väčšina kupujúcich ho aplikuje príliš neskoro v procese RFQ.

Letectvo: Kde je prísna tolerancia a prísnejšia sledovateľnosť

CNC obrábanie komponentov pre letectvo a kozmonautiku je pravdepodobne najnáročnejším prostredím v tomto odvetví. Tolerancie - bežne ±0,005 mm za letu-kritické prvky - sa dostanú do hlavných správ, ale skutočným rozdielom je to, čo sa stane pred a po strihu.

AS9100D je základný štandard riadenia kvality pre leteckú výrobu. Certifikovaná dielňa AS9100D- sa zaväzuje vykonať úplnú kontrolu prvého výrobku (FAI) podľa AS9102, sledovateľnosť materiálu od certifikátu surovej zásoby až po hotový diel a systém kontroly nezhody, ktorý dokumentuje každú odchýlku. Ak váš dodávateľ nedokáže vyrobiť FAIR balík bez toho, aby ho preškolil, v skutočnosti neslúži leteckému priemyslu -, ale spracováva letecké výkresy.

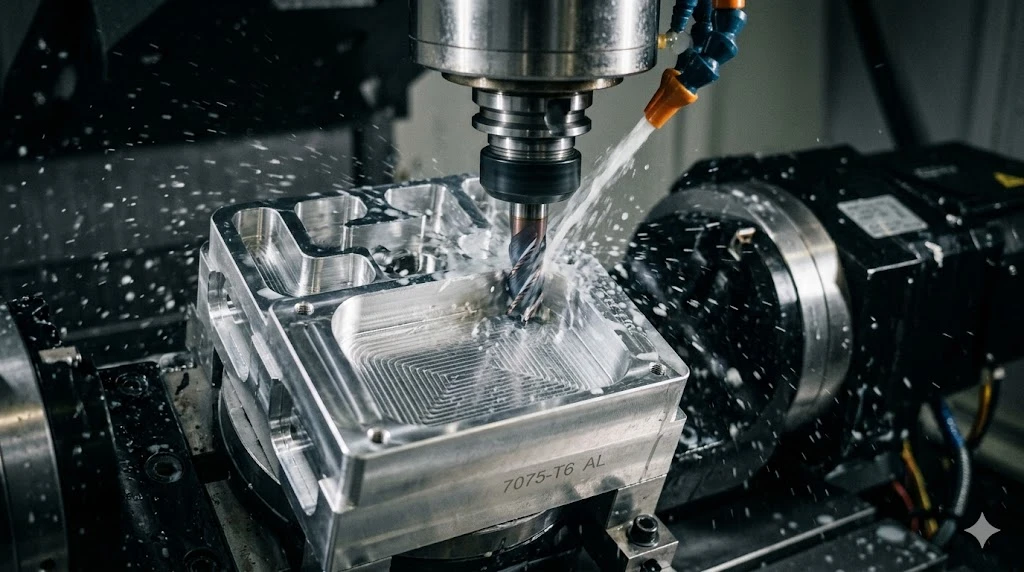

Na materiáloch tiež záleží. Zliatina titánu (Ti-6Al-4V), Inconel 718 a hliník 7075-T6 sa pri reznom zaťažení správajú odlišne. Obchod, ktorý celý deň reže iba hliník a príležitostne si dá prácu s titánom, nie je to isté ako ten, ktorý titán používa pravidelne. Vidíme to neustále: kupujúci nám posiela diely, ktoré lacno ponúkal predchádzajúci dodávateľ, a rozmery sú v poriadku, ale povrch je roztrhaný, pretože rýchlosti posuvu boli skopírované z hliníkovej zákazky.

Zdravotnícke pomôcky: Regulačná expozícia prúdi proti prúdu

Ak vaše hotové zariadenie vyžaduje schválenie FDA 510(k) alebo označenie CE podľa MDR 2017/745, regulačné vystavenie sa nekončí pri vašich dverách -, prúdi priamo k vášmu dodávateľovi CNC obrábania. Toto je niečo, čo zaskočí menšie spoločnosti vyrábajúce zdravotnícke pomôcky pri zvyšovaní výroby.

Dodávateľ CNC obrábania s certifikáciou ISO 13485 funguje v rámci systému riadenia kvality špeciálne navrhnutého pre výrobu zdravotníckych pomôcok. To znamená, že kontroly zmien dizajnu a spracovania, postupy vybavovania sťažností a - kriticky - možnosť vytvoriť úplný záznam histórie zariadenia (DHR) pre každú dávku. ISO 13485 nie je tvrdšou verziou normy ISO 9001. Ide o inú filozofiu: myslenie-založené na riziku, založené skôr na bezpečnosti pacienta než na všeobecnej spokojnosti zákazníkov.

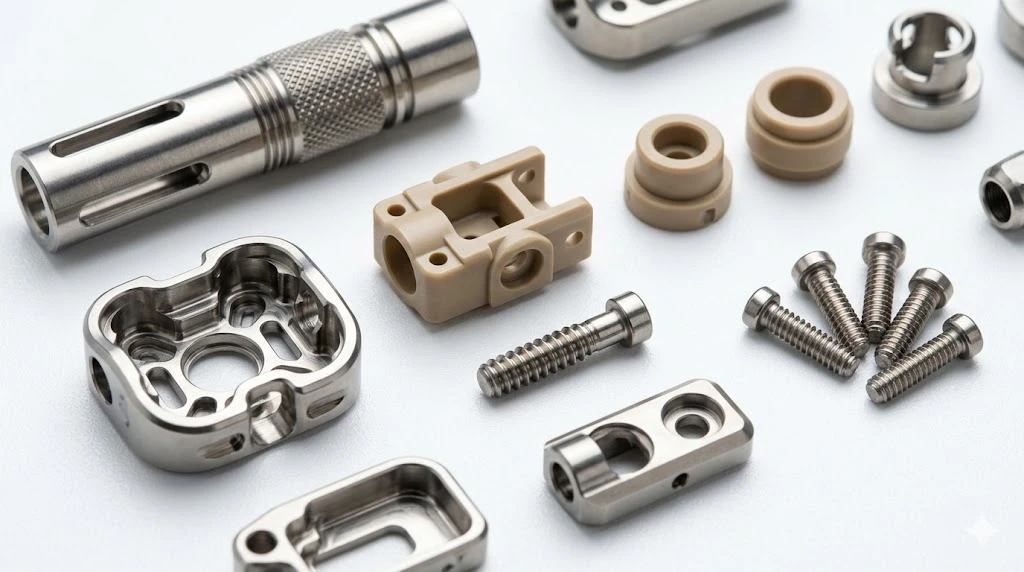

Zoznam materiálov pre medicínske CNC obrábanie je úzky a neúprosný: nehrdzavejúca 316L, titán triedy 5, PEEK, Delrin pre aplikácie bez implantátov. Certifikácia materiálu nie je voliteľná. Certifikát o zhode, ktorý odkazuje iba na označenie zliatiny bez čísla certifikátu mlyna, nie je prijateľný pre väčšinu lekárskych OEM programov. Keď sa učíte, ako kvalifikovať dodávateľa CNC obrábania pre lekársku prácu, prvou požiadavkou na dokument by mal byť vzor DHR a ich certifikát ISO 13485 s jasne označeným vydávajúcim orgánom.

Automobilový priemysel: Objem, opakovateľnosť a nulová odchýlka na PPAP

Automobilový dodávateľský reťazec beží na IATF 16949 a ak váš dodávateľ CNC obrábania nie je certifikovaný, vytvárate medzeru vo svojej APQP dokumentácii pred vyrezaním prvého prototypu.

Nákupcovia automobilov, ktorí získavajú CNC obrábanie pre stredne{0}}až{1}}veľkoobjemové prevádzky, sa tiež starajú o stabilitu času cyklu. Uvedená jednotková cena, ktorá predpokladá 95 % prevádzkyschopnosti stroja, musí túto bezporuchovosť skutočne zabezpečiť. Tu zápasia obchody so staršími zariadeniami: hodiny vretena vyzerajú dobre, kým nemáte tri týždne na sériu 10 000 kusov a ložisko zlyhá.

Robotika a automatizácia: Geometria na prvom mieste, hmotnosť na druhom mieste

Odvetvie robotiky je jednou z najrýchlejšie{0}}rastúcich oblastí vo všetkých obsluhovaných odvetviach CNC obrábania a má špecifický profil dopytu, ktorý mnohé špecializované predajne podceňujú: komplexná geometria, ľahké hliníkové konštrukcie a veľmi prísne tolerancie polohy na ložiskových otvoroch a rozhraniach uchytenia motora.

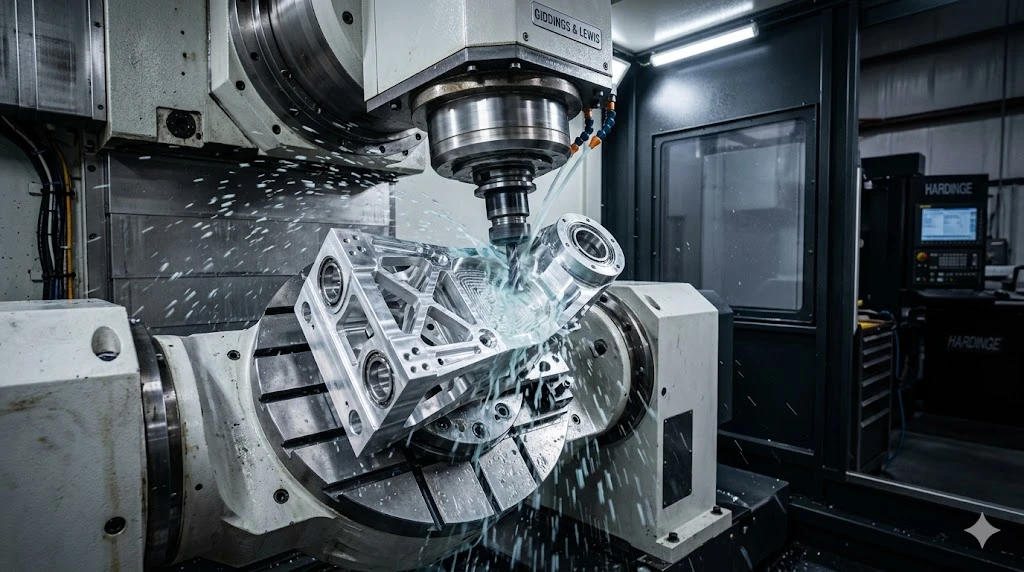

Efekt koncového{0}}ruka robotického ramena s toleranciou otvoru ±0,01 mm znie ako zvládnuteľný, kým si neuvedomíte, že ide o tenkostennú -hliníkovú časť 6061 so siedmimi pretínajúcimi sa prvkami, pričom všetky sa odvolávajú na nulový bod, ktorý sa posúva počas upínania, ak váš prípravok nie je správne navrhnutý. 5-možnosť obrábania osí{5} sa tu často nedá vyriešiť{6}zložitosť{5} ale pretože trojnásobné premiestnenie súčiastky, aby sa dosiahli všetky prvky, predstavuje kumulatívnu základnú chybu, ktorú obrábanie s jedným nastavením eliminuje.

Obstarávanie robotiky má tendenciu prebiehať rýchlejšie ako letecký alebo lekársky priemysel. Cykly NPI sú komprimované. Pravidelne vidíme, ako zákazníci prechádzajú od schváleného výkresu k prvým potrebným článkom za tri týždne. Táto časová os je dosiahnuteľná, ale iba v prípade, že dodávateľ má vo vlastnej réžii švajčiarsky sústruh a 5{4}}osovú kapacitu-a nezadáva subdodávateľom funkcie s prísnou toleranciou.

Polovodičové vybavenie: Priemysel, ktorý odošle súčiastky cez odtlačok prsta

Výroba polovodičových zariadení - manipulácia s plátkami, vákuové komory, presné stupne - je pravdepodobne najmenej diskutovaná zo všetkých odvetví CNC obrábania, ktorým sa poskytuje, ale stanovuje štandard pre čistotu a integritu povrchu, ktorý konkuruje medicíne.

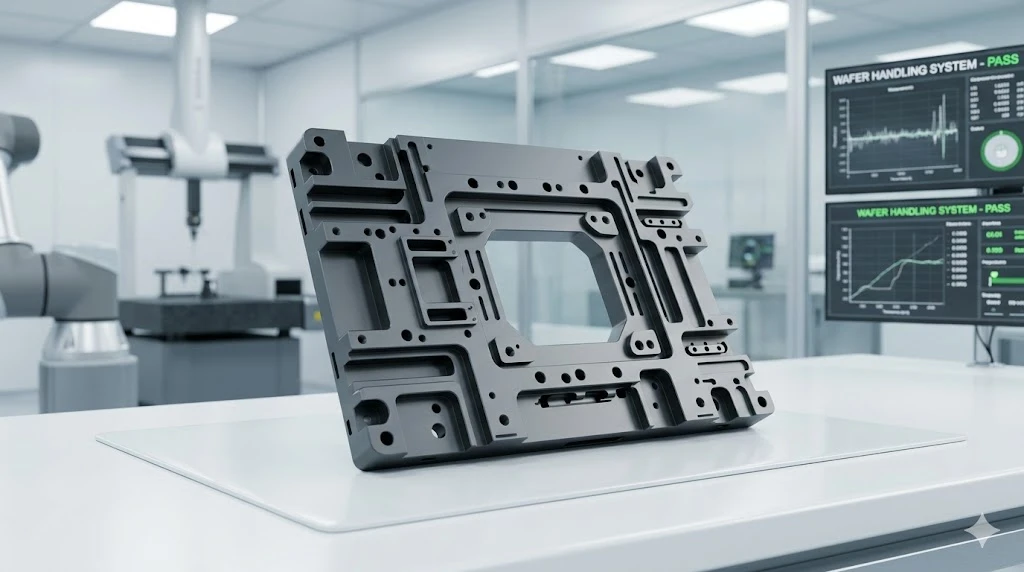

Hliníkové diely určené do prostredia čistých priestorov vyžadujú špecifické protokoly po{0}}obrábaní: žiadne zvyšky chladiacej kvapaliny, žiadne otrepy (nie „minimálne otrepy“ - nulové otrepy), pasivácia alebo tvrdé eloxovanie podľa zdokumentovaných špecifikácií a v mnohých prípadoch overenie počtu častíc pred odoslaním. Rozmerové tolerancie sú extrémne - niektoré komponenty plátkového stolíka nesú profilové tolerancie ±0,002 mm -, ale riziko kontaminácie je to, čo v skutočnosti vedie k odmietnutiu pri vstupnej kontrole.

Ak je štandardným procesom odhrotovania vášho dodávateľa ručné pilovanie, je to už problém pri práci s polovodičmi.

Energetika a priemysel: Kde sú materiálové špecifikácie trestajúce

Kryty riadenia sklonu veterných turbín, komponenty na vŕtanie, hydraulické rozdeľovače pre vysokotlakové{0}}systémy kvapalín - CNC obrábanie v energetickom sektore je definované dvoma vecami: agresívnymi materiálmi a veľkými obalovými časťami.

Duplexná nehrdzavejúca oceľ, Hastelloy C-276 a kalené nástrojové ocele vyžadujú špecifické stratégie dráhy nástroja a rezné parametre, ktoré sa podstatne líšia od štandardnej nehrdzavejúcej ocele 304 alebo hliníka 6061. Obchody, ktoré tieto materiály nepoužívajú pravidelne, prepália nástroje, prefúknu tolerancie prvých pár dielov a potom potichu upravia svoje ceny tak, aby pokryli krivku učenia – za ktorú platíte.

Pre tento sektor, ako sa kvalifikovať dodávateľa CNC obrábania, je potrebné požiadať o zdokumentované dôkazy o predchádzajúcich skúškach na konkrétnej zliatine na vašom výkrese. Zoznam materiálov na webovej stránke nič neznamená. Vyplnená kontrolná správa dielu Hastelloy so zaznamenanými meraniami povrchovej úpravy znamená všetko.

Čo odlišuje multi{0}}odvetvového dodávateľa od všeobecného

Obchod, ktorý skutočne slúži viacerým regulovaným odvetviam, nezapína a nevypína svoj systém kvality podľa typu zákazky. Disciplína je štrukturálna.

Otázka subdodávok je dôležitejšia, než si väčšina kupujúcich uvedomuje. Zakaždým, keď diel opustí zariadenie dodávateľa na konečnú operáciu, musí to nasledovať dokumentácia vysledovateľnosti. V regulovaných odvetviach je prerušenie tohto reťazca nesúladom - a je to vaše NCR, nielen ich.

Ako MID Precision štruktúruje svoj systém kvality vo viacerých odvetviach

Na MID Precision (bishenprecision.com) sme držiteľmi certifikácií AS9100D, ISO 13485, IATF 16949, ISO 9001:2015, ISO 14001 a IAPMO R&T -, ktoré sú všetky vydané tretími-stranami akreditovanými ročnými kontrolnými orgánmi a udržiavané prostredníctvom výročných kontrolných orgánov.

V praxi to pre dodávateľa CNC obrábania s certifikáciou ISO 13485, ako sme my, znamená, že systém kvality sa neflexibilný podľa typu zákazky. Keď nám výrobca OEM zdravotníckeho zariadenia pošle komponent s titánovou kostnou skrutkou spolu s hliníkovým potrubím zákazníka z oblasti letectva, obe úlohy prebiehajú pod rovnakými zdokumentovanými procesnými kontrolami, rovnakým kontrolným protokolom CMM a rovnakým reťazcom vysledovateľnosti materiálu. Nemáme „medicínsky režim“ a „štandardný režim“.

Vo vlastnej réžii prevádzkujeme aj 5-osové obrábanie, švajčiarsky sústruh, CNC sústružnícke-frézovacie zmesi a vŕtanie hlbokých otvorov-. V prípade CNC obrábania komponentov pre letectvo a kozmonautiku naše vlastné-schopnosť znamená, že kontrolujeme každý krok kritický z hľadiska tolerancie bez toho, aby sme prerušili reťazec sledovateľnosti AS9100D.

Ak ste v počiatočnom štádiu učenia sa, ako kvalifikovať dodávateľa CNC obrábania pre regulovanú aplikáciu, radi vás prevedieme našou dokumentáciou o kvalite predtým, ako sa zaviažete k žiadosti o ponuku. Vyžiadajte si naše vyhlásenie o spôsobilosti a vzor kontrolnej správy nabruce_qin@bishenprecision.comalebo zavolajte na číslo +86 189 2570 2550.

FAQ: Čo sa vlastne tímy obstarávania pýtajú

Otázka: Môže jeden dodávateľ CNC obrábania reálne slúžiť letectvu a zdravotníctvu súčasne bez konfliktov v systéme kvality?

Áno -, ale iba v prípade, že sú držiteľmi certifikátov AS9100D aj ISO 13485 ako nezávislých certifikácií, ktoré nie sú zahrnuté pod druhým. Tieto dva štandardy majú prekrývajúcu sa štruktúru (obe sú postavené na základoch ISO 9001), ale výrazne sa líšia v metodike riadenia rizík a uchovávaní záznamov. Predajňa, ktorá vlastní oboje a bola podrobená dvojitému auditu-, nie je v klastri presnej výroby spoločnosti Dongguan nezvyčajná, mali by ste však požiadať o zobrazenie oboch certifikátov a overenie, či sa vyhlásenia o rozsahu zhodujú s prácou, ktorú zadávate.

Otázka: Ako zistím, či nárok dodávateľa „certifikovaný podľa ISO“ skutočne pokrýva CNC obrábanie alebo len jeho administratívnu kanceláriu?

Požiadajte o vyhlásenie o rozsahu certifikátu, nielen o certifikát. Certifikáty ISO zahŕňajú definovaný rozsah -, napríklad „Návrh a výroba presných CNC obrábaných komponentov pre lekárske zariadenia“. Ak rozsah hovorí niečo vágne ako „manažérske činnosti“, táto certifikácia nemusí vôbec pokrývať vašu produkčnú prácu. Toto je bežnejší problém, než väčšina kupujúcich očakáva, najmä u dodávateľov, ktorí získali certifikácie predovšetkým na marketingové účely.

Otázka: Naše diely vyžadujú toleranciu ± 0,005 mm. Čo by sme mali požiadať nového dodávateľa, aby preukázal pred odoslaním výrobných výkresov?

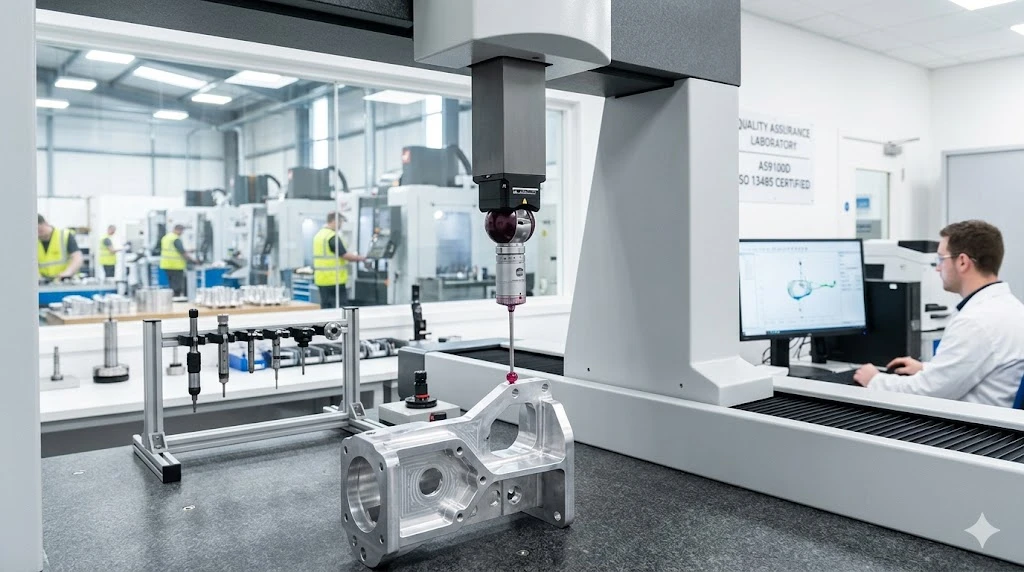

Požiadajte o správu o kontrole prvého článku (FAIR) pre rozmerovo podobnú časť, ktorú už spustili -, nie vyhlásenie o spôsobilosti. Vyhľadajte použité meracie zariadenie (značku a model CMM, dátum kalibrácie), počet nameraných prvkov a či boli popisy GD&T namerané so správnou základnou schémou. Dodávateľ, ktorý meria 10 zo 40 funkcií a nazýva to FÉR, nie je pripravený na produkčnú prácu s prísnou-toleranciou.

Otázka: Znamená certifikácia IATF 16949, že dodávateľ môže automaticky zvládnuť objemy automobilovej výroby?

Certifikácia potvrdzuje, že je zavedená štruktúra systému kvality, nie to, že obchod má fyzickú kapacitu pre váš objem. Obchod IATF 16949 so štyrmi strojmi môže byť legitímne certifikovaný. V prípade objemov výroby si vyžiadajte konkrétne údaje o ich OEE (Overall Equipment Effectiveness) a aktuálnom využití kapacity. Dodávateľ s využitím 90 %+, ktorý vám ponúkne 4-týždňovú dodaciu lehotu, to zmešká.

MID Precision - AS9100D & ISO 13485 certifikovaný výrobca presného CNC obrábania, Dongguan, Čína Celosvetové služby v leteckom, medicínskom, automobilovom, robotickom, polovodičovom a energetickom priemysle. Kontakt:bruce_qin@bishenprecision.com | +86 189 2570 2550
