Súčiastky na presné CNC obrábanie: Čo ovplyvňuje náklady, kvalitu a mieru odmietnutia - a ako ovládať všetky tri

Váš výkres vyžaduje ±0,01 mm na priemer otvoru. Citujú ho traja dodávatelia. Všetky tri doručujú prvé články. Dve prejdú prichádzajúcou kontrolou. Jeden zlyhá - nie na otvore, ale na popise rovinnosti na protiľahlom povrchu, ktorý nikto počas kotovania nezaznamenal. Teraz ste dva týždne za plánom a dodávateľ žiada o revíziu, aby uvoľnil špecifikáciu, a nie opravu svojho procesu.

Toto je realita získavania presných dielov na CNC obrábanie. Najťažšie je nájsť obchod, ktorý by dokázal trafiť číslo na jednej vzorke. Najťažšie je nájsť obchod, ktorý pred rezaním kovu zachytí celý rozsah vašich tolerancií, dodrží tieto tolerancie vo výrobnej šarži a zdokumentuje výsledky spôsobom, ktorý prežije váš prichádzajúci audit kvality.

Globálny trh presného obrábania bol v roku 2025 ocenený na zhruba 127 miliárd USD, pričom Ázia a Tichomorie má viac ako 40 % podiel na trhu (zdroj: Grand View Research, odhad 2025). Očakáva sa, že sektor bude rásť s CAGR 6,6 – 8,1 % v rokoch 2033 – 2034 v závislosti od zdroja. Dopyt je silný. Ponuka je bohatá. Ale rozdiel medzi dielňou, ktorá obrába presné diely, a dielňou, ktorá prevádzkuje presnú prevádzku, je miestom, kde vzniká väčšina problémov so zásobovaním.

Prečo sú tolerancia na papieri a tolerancia vo výrobe rozdielne rozhovory

Rozmer výkresu ±0,01 mm je dosiahnuteľný na väčšine moderných CNC fréz a sústruhov - na jednom diele, v prostredí s regulovanou teplotou-, s novým nástrojom. Otázkou je, či táto tolerancia platí na časti 200 vo štvrtok popoludní, keď nástroj bežal šesť hodín.

CNC obrábané komponenty s tesnou toleranciou vyžadujú viac ako len schopné vybavenie. Vyžadujú kontrolu procesu: monitorovanie opotrebovania nástroja,{1}}snímanie počas procesu, tepelnú kompenzáciu a stratégiu upínania, ktorá berie do úvahy deformáciu upnutia. 0,8 mm-hliníková kapsa na stene sa pri agresívnej upínacej sile vychýli - a po uvoľnení dielu zo zveráka sa vychýlenie vráti späť, čím sa vytvorí rozmer, ktorý sa na stroji meral dobre, ale vychádza z--špecifikácií na CMM.

oPresnosť MID, túto lekciu sme sa naučili drahým spôsobom. Náš prístup k CNC obrábaným komponentom s vysokou toleranciou teraz zahŕňa povinnú analýzu upínacej sily pre prvky s tenkou stenou-a programujeme adaptívne hrubovacie priechody, ktoré zanechávajú rovnomerný polotovar na tenkých častiach pred konečným priechodom. Táto jediná zmena - ovládajúca distribúciu zásob pred dokončením - znížila merateľne mieru odpadu z tenkých stien- na hliníkových leteckých konzolách.

Nižšie uvedené stupne tolerancie predstavujú skutočnú{0}}výrobnú kapacitu vo svete, nie{1}}v najlepšom prípade jednotlivé-čísla vzoriek:

Násobiteľ nákladov nie je ľubovoľný. Prísnejšie tolerancie vyžadujú pomalšie posuvy, častejšiu výmenu nástrojov, dodatočné kontrolné kroky a niekedy sekundárne operácie, ako je brúsenie alebo honovanie. Podľa analýzy schopnosti CNC obrábania z roku 2026 zverejnenej na blogu predajcu Alibaba, prechod zo štandardnej tolerancie ±0,05 mm na toleranciu ±0,01 mm zvyšuje náklady v priemere 1,8–3×.

Pochopenie nákladov na CNC obrábanie za diel

Zmätok v nákladoch je druhým najväčším zdrojom trenia medzi nákupcami a dodávateľmi presných dielov na CNC obrábanie. Za rovnakú kresbu dostanete tri cenové ponuky a pohybujú sa od 68 do 211 dolárov za kus. Ani jeden extrém nie je nevyhnutne nesprávny -, odrážajú rôzne výrobné prístupy, využitie zariadení a nadzemné konštrukcie.

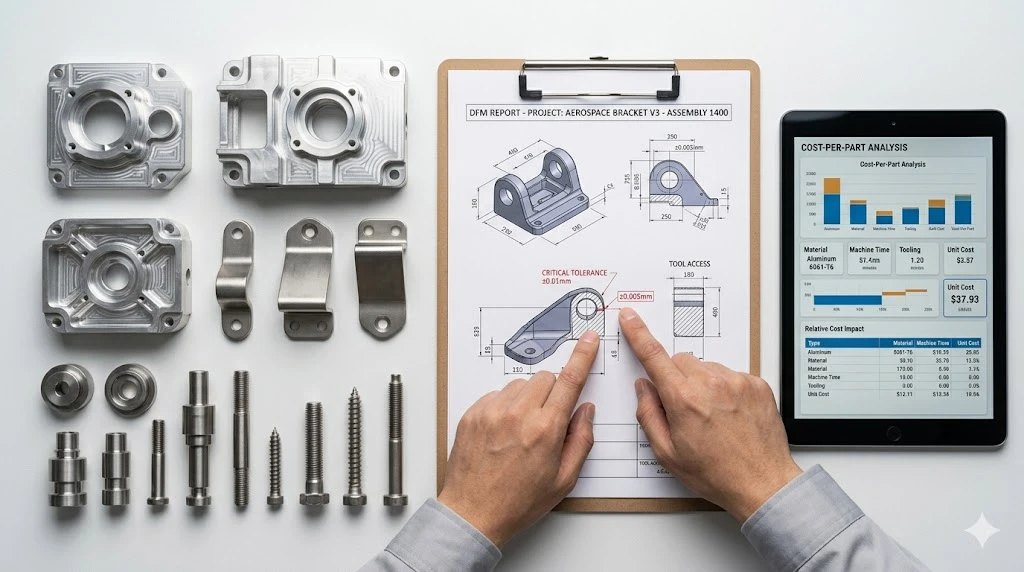

Náklady na CNC obrábanie na diel sa delia na šesť kontrolovateľných premenných: materiál, strojový čas, nastavenie, nástroje, povrchová úprava a množstvo. Podľa cenového sprievodcu z roku 2026 od Lewei Precision sa hodinové sadzby CNC v roku 2026 pohybujú od 35 do 50 dolárov v Číne po 80 až 150 dolárov v Spojených štátoch a Európe. Tento rozdiel v sadzbách je zmysluplný, ale je to len jedna časť rovnice.

Tu je realistický rozpis nákladov na typickú presnú súčiastku - hliníkovú konzolu 6061-T6 s vreckami, závitovými otvormi a popisom rovinnosti ±0,02 mm, v dávke 50 kusov:

Jediným najefektívnejším spôsobom, ako znížiť náklady na CNC obrábanie na diel, je konsolidácia dávok. Objednávanie 100 kusov namiesto 10 zvyčajne zníži-jednotkové náklady o 30 – 50 %, pretože náklady na nastavenie a programovanie sa amortizujú pri viacerých častiach. Ak viete, že sa časť bude opakovať, odhadnite dopyt na 6 až 12 mesiacov a zadajte jednu objednávku namiesto šiestich.

Druhou najúčinnejšou pákou je výber materiálu. Inžinieri často predvolia hliník 7075-T6, keď 6061-T6 spĺňa konštrukčné požiadavky. Hliník 6061 obrába zhruba o 30 % rýchlejšie ako 7075 a stojí menej na kilogram. Pri 500-kusovej objednávke sa tento rozdiel skladá z tisícok dolárov.

Čo hľadať u výrobcu presných dielov s viacerými osami-

Nie každý dodávateľ dielov na presné CNC obrábanie je nastavený rovnako. Predajňa, ktorá prevádzkuje-veľkoobjemové automobilové držiaky na horizontálnych obrábacích centrách, funguje úplne inak ako výrobca presných súčiastok s viacerými osami, ktorý spracováva 5 až 500 kusov objednávok v rámci leteckých, medicínskych, polovodičových a robotických aplikácií.

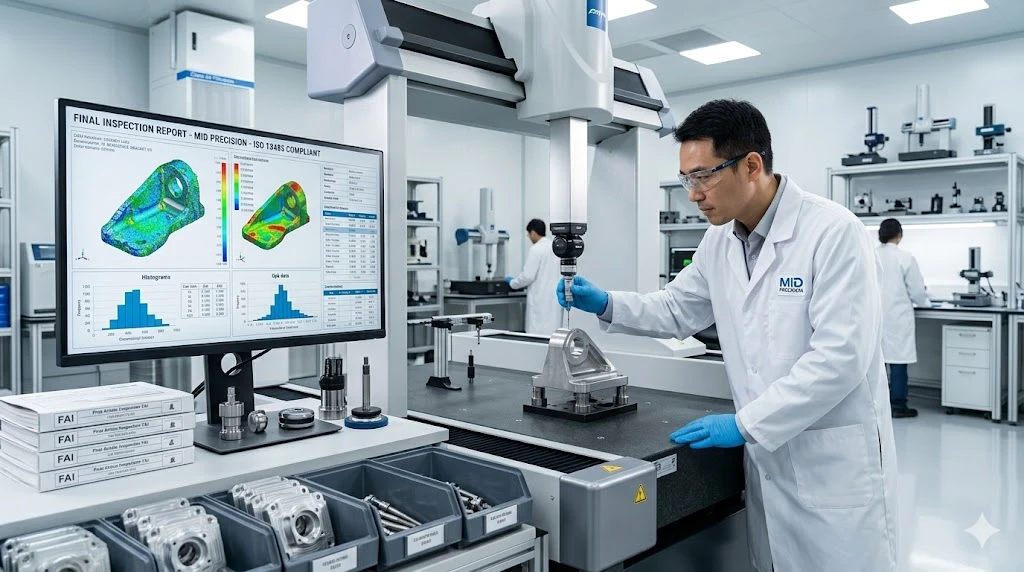

V roku 2026 výrobcovia OEM v oblasti robotiky výrazne sprísňujú procesy kvalifikácie dodávateľov CNC. Podľa Robotics & Automation News (apríl 2026) je rastúci podiel kvalifikačnej práce zameraný na čínskych výrobcov CNC, poháňaný kombináciou kapacity obrábania, sortimentu materiálu a ekonomiky jednotiek. Ale kvalifikačná latka stúpa: kupujúci teraz očakávajú-overené vzorové správy CMM, nielen kontrolné hárky rozmerov.

Keď hodnotíte viac{0}}výrobcu presných dielov, sú to otázky, ktoré oddeľujú seriózne obchody od katalógových{1}}nárokov na spôsobilosť:

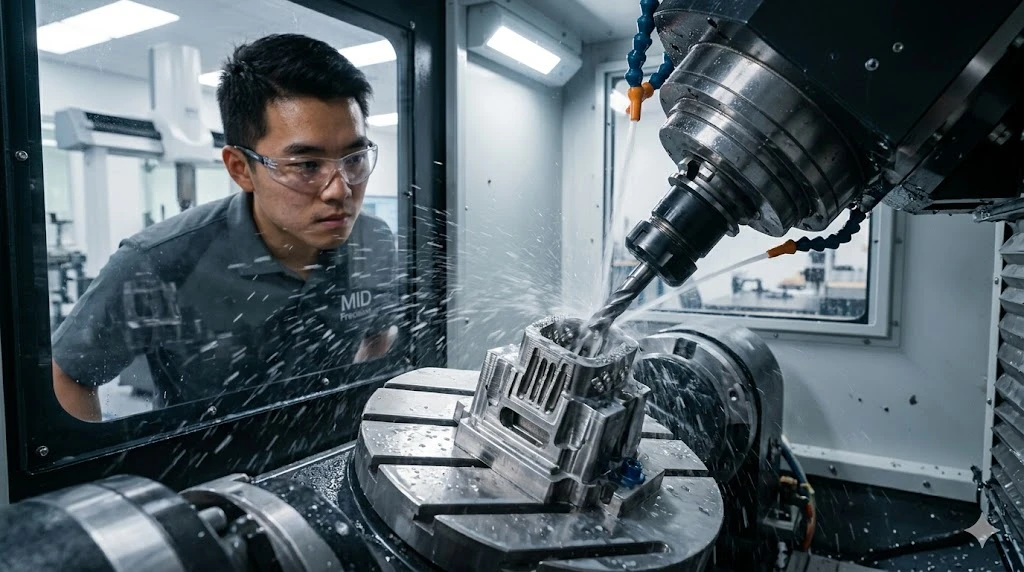

Vlastní obchod svoje viac{0}}osové vybavenie alebo subdodávateľsky zabezpečuje 5{4}}osové práce? Obchod, ktorý posiela vaše 5{5}}osové diely do iného zariadenia, nemôže kontrolovať plánovanie, kvalitu ani doručenie s rovnakou prísnosťou. Môžu vám ukázať údaje Cpk z nedávnej produkčnej série - nie vzorovú správu, ale štatistické dôkazy o tom, že ich proces má toleranciu vo veľkom množstve? Vykonávajú-procesné snímanie pri práci s viacerými{10}}osmi? Pri 5-osovej úlohe s funkciami zloženého uhla vytvára 0,015 mm posun v kompenzácii dĺžky nástroja 0,06 mm chybu na hrote nástroja v hlbokom vrecku. Automatizované sondovanie medzi operáciami to zachytí skôr, ako sa stane šrotom.

V MID Precision náš zoznam zariadení zahŕňa 5-osové obrábacie centrá DMG MORI, sústruhy švajčiarskeho typu Mazak a Citizen-, sústružnícke centrá Tsugami a sústružnícke-frézovacie stroje na CNC. Každý stroj na našej podlahe vlastní a prevádzkuje náš tím – nezadávame subdodávateľské CNC práce.

Chyby pri výbere materiálu, ktoré ničia váš rozpočet

Pravidelne to vidíme na prichádzajúcich výkresoch: popis materiálu, ktorý viac{0}}špecifikuje pre aplikáciu a zvyšuje náklady bez pridania funkcie. Najčastejší páchatelia v oblasti presného CNC obrábania dielov:

Určenie hliníka 7075-T6, keď 6061-T6 spĺňa všetky štrukturálne a korózne požiadavky. Rozdiel v nákladoch na materiál je 2–3× na kilogram a 7075 rezov je pomalšie. Určenie titánu Ti-6Al-4V pre komponent, kde by hliník 7075 poskytoval potrebný pomer pevnosti a hmotnosti pri o 40 – 60 % nižších nákladoch na obrábanie. Nehrdzavejúca oceľ 316L pre súčiastku, ktorá nepotrebuje extra antikoróznu odolnosť proti molybdénu - 304 nerezové stroje predvídateľnejšie a lacnejšie. Špecifikácia PEEK pre prototyp, keď by sklom naplnený nylon overil dizajn za zlomok ceny materiálu.

Toto nie sú exotické okrajové prípady. Počas našej kontroly DFM označujeme príležitosti na nahradenie materiálu približne v jednej z piatich prichádzajúcich RFQ. Konverzácia je vždy jednoduchšia pred formálnym zverejnením kresby - po uzamknutí špecifikácie materiálu. Jej zmena si vyžaduje formálnu revíziu a cyklus opätovného{3}}schválenia.

Ako MID Precision pristupuje k presným CNC obrábacím dielom

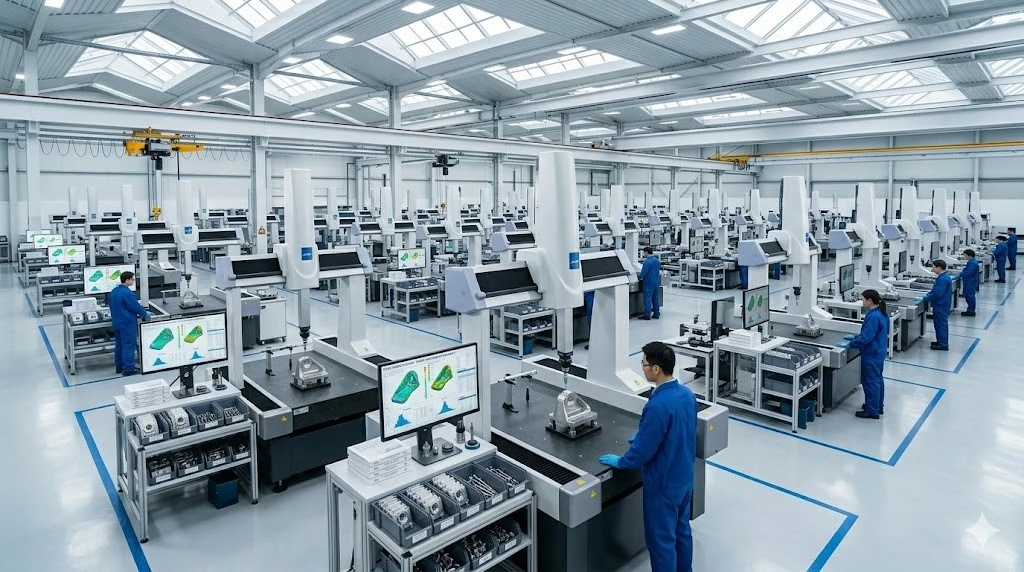

Sme apresné CNC obrábanie dielovvýrobca so sídlom v Dongguane, ktorý pôsobí v areáli s rozlohou 7 500 m², v ktorom sú umiestnené CNC sústružnícke-frézy, 5-osé simultánne obrábacie centrá, sústruhy švajčiarskeho typu a výroba plechov. Náš technický tím má viac ako 30 rokov spoločných skúseností s CNC.

Naša tolerančná schopnosť dosahuje ±0,002 mm s drsnosťou povrchu až do Ra 0,02 μm tam, kde si to aplikácia vyžaduje. Tieto čísla uchovávame vo výrobe, nielen na vzorkách - podložených údajmi SPC a overením CMM na každej kritickej funkcii.

Poskytujeme služby zákazníkom v oblasti letectva, zdravotníckych zariadení, polovodičov, automobilového priemyslu, robotiky a priemyselnej automatizácie. V prípade lekárskej práce pracujeme v súlade s normou ISO 13485 s digitálnym systémom sledovateľnosti, ktorý spája každú časť s certifikátom materiálu, strojom, operátorom a záznamom o kontrole. Pre letecký a kozmický priemysel a prácu v oblasti polovodičov poskytujeme kompletné balíky kontroly prvého článku a množstvo dokumentácie-.

Naším sladkým miestom je vysoký{0}}mix, nízka{1}}výroba - 5 až 500 kusov na číslo dielu s viacerými číslami dielov na vydanie. Naše bunkové-rozloženie podlahy je navrhnuté pre rýchle zmeny medzi materiálmi a geometriami, čo robí malé-sérietesná tolerancia CNC obrábaných komponentovekonomicky životaschopné v našom zariadení.

FAQ

Máme výkres s ±0,005 mm na troch kritických otvoroch a ±0,05 mm na všetko ostatné. Môžete to citovať ako jednu-úlohu nastavenia?

Možno. Závisí to od geometrie dielu a od toho, či sú tri kritické otvory prístupné v jednej orientácii. Ak sú, môžeme naprogramovať jeden-cyklus nastavenia s-procesným skúmaním kritických funkcií a štandardným obrábaním na zvyšku -, vďaka čomu sú vaše náklady na CNC obrábanie na diel podstatne nižšie ako pri viac{5}}nastavení. Pošlite nám model a my vám potvrdíme stratégiu fixácie s cenovou ponukou.

Pre zostavu robotického ovládača získavame rodinu šiestich čísiel dielov. Zvládnete celú zostavu?

Áno - toto je typ programu, pre ktorý sme boli stvorení. Prevádzka rodiny súvisiacich dielov nám umožňuje optimalizovať zdieľanie príslušenstva, nákup materiálu a plánovanie v rámci celej súpravy. Každá súčiastka má svoj vlastný procesný hárok, kontrolný protokol a dokumentáciu, ale celkové náklady na program sú nižšie ako pri získavaní šiestich čísel dielov do šiestich rôznych obchodov. Sme skúsenívýrobca presných súčiastok s viacerými osamipresne pre tento druh-viacdielneho, viac{1}}materiálového programu.

Ako narábate s dielmi, pri ktorých-odstraňovanie stresu po obrábaní je problémom?

Zvyškové napätie je skutočným problémom, najmä v prípade hliníkových dielov s hlbokými{0}}vrskami a dlhých štíhlych nerezových komponentov. V závislosti od geometrie a materiálu môžeme odporučiť hrubovací-stroj-potom-zmierniť{5}}namáhanie-potom{7}}dokončiť sekvenciu, alebo môžeme použiť adaptívne stratégie hrubovania, ktoré rozložia rezné sily rovnomernejšie, aby sa minimalizovalo namáhanie. Tieto riziká označujeme v našej kontrole DFM pred uvedením cenovej ponuky, takže vopred poznáte úplný plán procesu - a náklady -.

Aký čas dodania by sme mali očakávať pri prvej objednávke presných dielov?

Pre štandardné materiály a množstvá pod 100 kusov je naša typická dodacia lehota 10–18 pracovných dní od schválenia výkresu po odoslanie. Zložitá 5-osová práca alebo diely vyžadujúce špeciálne obstarávanie materiálu môžu trvať dlhšie. Vo fáze cenovej ponuky vám poskytneme reálny dátum dodania – nie číslo určené na získanie objednávky, ktoré v skutočnosti nemôžeme držať.

Ste pripravení získať skutočnú cenovú ponuku z obchodu, ktorý posúdi vašu kresbu pred jej nacenením?Pošlite nám svoju tlača náš technický tím vám zvyčajne do 24 hodín vráti kontrolu DFM a podrobnú cenovú ponuku -.
