Lekárske CNC obrábanie: Sprievodca procesného inžiniera k materiálom, toleranciám a DFM pre komponenty zariadení

Zdôvodnenie H1:Dizajnéri, ktorí hľadajú tento výraz, nehľadajú prehľad odvetvia -, potrebujú odpovede na{1}}úrovni procesu skôr, než vydajú kresbu. Tento nadpis presne to signalizuje.

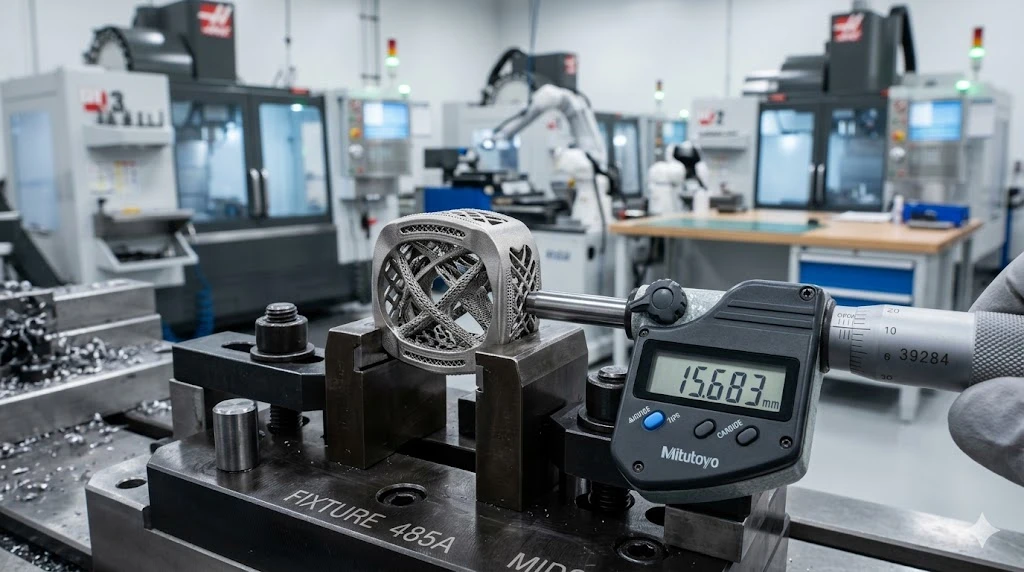

Práve ste dostali spätnú väzbu DFM na chrbticovú klietku Ti-}6Al-4V: 0,6 mm vnútorný pás je označený pre prístup k nástroju a Ra 0,4 μm na povrchu ložiska znamená dokončovací prechod, ktorý zdvojnásobí čas cyklu. Vedúci projektu chce vedieť, či je tolerančný stoh vôbec udržiteľný bez brúsenia. Znie to povedome?

alt=

To je každodenná realita medicínskeho CNC obrábania. Súčiastky sú malé, materiály sa bránia a kontrolná papierová stopa musí prežiť audítora FDA, ktorý číta čísla šarží pre šport. Tento sprievodca vás oboznámi s procesnými rozhodnutiami, na ktorých záleží predtým, ako sa váš súbor STEP dostane do zariadenia - výber materiálu, stratégia tolerancie, pasce DFM špecifické pre komponenty zariadenia a čo sa zmenilo na strane dodržiavania predpisov v roku 2026.

Štandardné presné obrábanie vám dá ±0,01 mm na hliník a je to deň. Práca so zdravotníckymi pomôckami obsahuje okrem rozmerovej presnosti aj ďalšie obmedzenia: biologická kompatibilita podľa normy ISO 10993, vysledovateľnosť celej šarže, overené procesy čistenia a - od februára 2026 - súlad s novým nariadením FDA o systéme riadenia kvality (QMSR), ktoré formálne zahŕňa ISO 13485:2016 do 20. februára účinného FDA (zdroj FDA, 8.g. 2026). Ak váš partner pre obrábanie neaktualizoval svoj systém kvality tak, aby odrážal QMSR, jeho kontrolné správy neprejdú pri vašom ďalšom odoslaní.

Globálny trh so zdravotníckymi pomôckami dosiahol v roku 2025 približne 679 miliárd USD a podľa predpovedí Precedence Research dosiahne v roku 2026 približne 720 miliárd USD, pričom do roku 2035 sa bude rozširovať na 5,94 %. Miniaturizácia, platformy robotickej chirurgie a implantáty-špecifické pre pacientov a funkcie a vlastnosti, ktoré potrebujú tvrdšie obrábané materiály, sú pred desiatimi rokmi.

Pre konštruktérov praktické poučenie: váš dodávateľ CNC obrábania pre medicínske diely nie je len predajcom. Sú rozšírením vášho reťazca overovania dizajnu.

Výber materiálu pre komponent zariadenia je troj{0}}dohoda medzi funkčnou požiadavkou chirurga, realitou strojníka a regulačným súborom. Tu je porovnanie najbežnejších lekárskych-materiálov na úrovni dielne.

Materiál	Typická aplikácia	Hodnotenie obrobiteľnosti	Kľúčová výzva CNC	Dosiahnuteľná povrchová úprava
Ti-6Al-4V (5. stupeň)	Chrbtové klietky, kostné skrutky, bedrové drieky	Nízke - vysoké opotrebovanie nástroja	Nárast tepla na okraji vložky; potrebuje povodnu chladiacu kvapalinu + nizke Vc	Ra 0,4–0,8 μm (obrobené); Ra 0,05 μm (leštené)
316L / 316LVM Nerez	Chirurgické nástroje, rezacie vodidlá, podnosy	Stredná	Pracovné vytvrdzovanie, ak bývate; udržujte konštantnú rýchlosť posuvu	Ra 0,2–0,4 μm
CoCrMo (ASTM F75)	Stehenné komponenty kolena, zubné rámy	Nízka abrazivita -	Rýchle opotrebovanie boku; uprednostňujú sa keramické alebo CBN vložky	Ra 0,2–0,6 μm
PEEK (Victrex 450G)	Spinálne rozpery, lebečné implantáty, skúšobné hlavice	Vysoká -, ale teplota-citlivá	Melting at >250 stupňový kontakt frézy; žiadne zvyšky chladiacej kvapaliny nie sú povolené na častiach implantátov{1}}	Ra 0,4–1,0 μm
6061-T6 / 7075-T6 Hliník	Kryty nástrojov, prípravky, kryty bez{0}}implantátov	Vysoká	Deformácia tenkej steny v dôsledku zvyškového napätia; potrebuje uvoľnenie napätia medzi hrubovaním a dokončovaním	Ra 0,2–0,4 μm
Nitinol (NiTi)	Komponenty stentu, hroty vodiacich drôtov	Veľmi nízka	Musí zachovať vlastnosti{0}}pamäte tvaru; minimálny prívod tepla, žiadne agresívne krmivá	Ra 0,8–1,6 μm

Jedna poznámka k PEEK: mnoho konštruktérov predvolene používa túto metódu pre rádiolucenciu bez toho, aby si uvedomovali, že implantát-triedy PEEK (PEEK{1}}OPTIMA alebo ekvivalent) vyžaduje zdokumentovaný, neprerušený reťazec správy od dávky živice až po hotový diel. Ak vaša strojárska dielňa reže PEEK na rovnakom prípravku, ktorý včera bežal nerez 303, existuje riziko kontaminácie, ktorá sa objaví počas testovania biokompatibility.

Tesnejšie nie je vždy lepšie. Každé tolerančné pásmo, ktoré utiahnete nad rámec toho, čo si funkcia vyžaduje, stojí za - ďalšie prechody, pomalšie posuvy,-meranie procesu a niekedy aj sekundárne brúsenie alebo lapovanie. Nižšie uvedená tabuľka mapuje rozsahy tolerancií k realite procesu.

Tolerančný pás	Typický proces	Odhadovaný vplyv na náklady	Kedy špecifikovať
±0,1 mm	Štandardné 3-osové frézovanie, jednoduché nastavenie	Základná línia	Ne{0}}kritické prvky krytu, otvory
±0,025 mm	3-osové alebo 5-osové so snímaním, riadeným upínaním	1,2–1,5× základná čiara	Spojovacie rozhrania, funkcie zarovnania, lisované-vyvŕtané otvory
±0,01 mm	5-osí s-meraním v procese, prostredím s reguláciou teploty	2–3× základná čiara	Ložiskové sedlá, kužeľové zámky implantátov, tesniace plochy
±0,005 mm	Presné sústruženie (švajčiarsky-typ) alebo súradnicové brúsenie, overené CMM-	3–5× základná čiara	Profily závitov kostných skrutiek, sedlá ventilov, mikro-identifikátory otvorov
±0,002 mm	Sub-mikrónové sústruženie/brúsenie, bunka riadená klímou{1}}, 100 % CMM	5–10× základná čiara	Optické otvory, mimoriadne{0}}presné kužeľové uloženie, kalibračné predlohy

V MID bežne držíme ±0,002 mm na našich sústruhoch švajčiarskeho -typu pre dlhé, štíhle kostné skrutky a zubné piliere. Ale zatlačíme späť na výkres, ktorý volá ±0,005 mm na 100 mm podlahe vrecka v 7075 - nie preto, že by sme nedokázali dosiahnuť číslo v kontrolovanom chode, ale preto, že teplotný koeficient rozťažnosti hliníka (23,1 µm/m· stupňa) znamená, že posun okolia o 2 stupne počas šarže zhltne polovicu vášho rozpočtu na toleranciu. Oprava je buď prísnejšia špecifikácia prostredia alebo uvoľnená tolerancia s funkčnou základnou schémou. Radšej by sme mali tento rozhovor v DFM, ako by sme ho mali objaviť pri konečnej kontrole.

Ti-6Al-4V je predvolená implantátová zliatina z dobrého dôvodu - pre vynikajúcu biokompatibilitu, vysokú pevnosť v pomere k hmotnosti a osvedčenú osseointegráciu. Je to tiež jeden z najviac neúprosných materiálov na CNC vretene.

Čo sa stane, ak s titánom zaobchádzate ako s oceľou: trieska sa neláme čisto, teplo sa sústreďuje na reznej hrane namiesto toho, aby sa odvádzalo spolu s trieskou, a pracovná-spevnená povrchová vrstva pod vaším posledným priechodom bojuje s ďalším. Opotrebenie kráterov sa zrýchľuje a ak vaša doštička vzdá stred-rezu na titánovom polotovare v hodnote 400 USD, zošrotujete diel aj nástroj.

Procesný prístup, ktorý funguje - a ktorý je nášmedické CNC obrábaniebunky spúšťané denne - sú postavené na troch pilieroch:

Rezné parametre vyladené pre tepelné hospodárenie, nie rýchlosť úberu kovu.Na Ti-6Al-4V zvyčajne prevádzkujeme povrchové rýchlosti 40–60 m/min s potiahnutým karbidom, pričom pri dokončovacích priechodoch, kde na integrite hrán doštičky záleží viac ako na priepustnosti, klesá rýchlosť na 25–35 m/min. Zaťaženie triesky zostáva nad 0,08 mm/zub, aby bola trieska dostatočne hrubá na to, aby odvádzala teplo preč zo zóny rezu. Choďte tenšie a teplo zostane v obrobku.

Trochoidné frézovanie pre kapsovanie, nie drážkovanie.Drážkovanie s plnou{0}}šírkou z titánu je zabijak nástrojov. Trochoidné (alebo "adaptívne") dráhy nástroja udržujú radiálne zapojenie nízke - zvyčajne 8–12 % priemeru frézy - pri zachovaní konzistentného zaťaženia trieskou cez oblúk. Kritický bod rozhodnutia: ak pomer strán vášho vrecka presahuje hĺbku-k-šírke 4:1, prejdite z trochoidálneho na stratégiu ponorného{11}}hrubovania (os Z{12}}). Pri vysokých pomeroch strán spôsobujú bočné rezné sily v trochoidných dráhach vychýlenie nástroja, ktoré sa prejavuje ako skosenie steny.

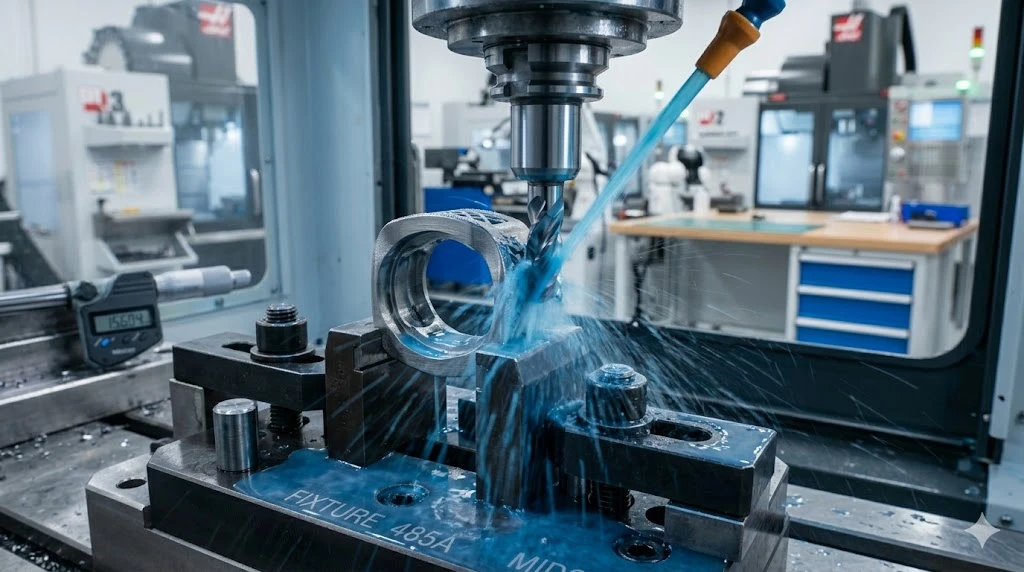

Prívod chladiacej kvapaliny, ktorý skutočne dosiahne rez.Cez-chladiacu kvapalinu vretena na minimálne 70 barov, nasmerovanú na reznú hranu, nie do okolia. Na našich 5--osových titánových článkoch používame programovateľné trysky chladiacej kvapaliny, ktoré sledujú uhol nástroja v reálnom čase. Záplavová chladiaca kvapalina z externej hadice je lepšia ako nič, ale do hlbokých vreciek v Ti-6Al-4V neprenikne - hmota triesok ju zablokuje a skončíte s tepelným gradientom, ktorý deformuje súčiastku.

ss blocks it, and you end up with a thermal gradient that warps

Dizajnéri nepotrebujú prednášku DFM. Ale niektoré funkcie, ktoré fungujú dobre pri prototypovaní, spôsobujú problémy vo výrobnom meradle medicínskych komponentov. Toto sú opakovaní porušovatelia, ktorých označujeme v recenziách DFM:

Vnútorné polomery rohov sú menšie ako váš nástroj.Polomer vnútorného rohu 0,2 mm na titánovej kapse znamená 0,4 mm čelnú frézu, ktorá sa rýchlo ohýba, chveje a opotrebováva. Ak váš polomer rohu môže byť 0,5 mm, odomknete 1,0 mm nástroj so 6-násobnou tuhosťou. Opýtajte sa sami seba: Potrebuje spojovacia časť skutočne ten ostrý roh alebo je predvolená z nástroja CAD zaoblenia?

Hrúbka steny pod 0,5 mm na hliníku.Tenké hliníkové steny sa pod reznými silami vychýlia a po opracovaní pružia späť. Výsledok: -tolerancia na stroji, mimo--tolerancie na CMM o 20 minút neskôr, keď sa prerozdelí zvyškové napätie. Náš prístup v MID spočíva v zdrsnení oboch strán, -uvoľnení stresu (prirodzené starnutie pri izbovej teplote počas 24 – 72 hodín alebo riadený tepelný cyklus pri 175 – 200 stupňoch pre temperovanie T6) a následné dokončenie. To zvyšuje čas cyklu, ale drží stenu rovno.

Volanie závitu-bez určenia triedy závitu na kostných skrutkách.Poznámka „M2 × 0,4“ bez označenia triedy ponecháva toleranciu závitu otvorenú pre interpretáciu. V prípade skrutiek implantátu- špecifikujte minimálne 6H/6g a ak sa skrutka zhoduje s polyaxiálnou hlavou, výslovne uveďte požiadavku na funkčné meranie. Vášpresné CNC obrábanieDodávateľ by mal vlákna overovať pomocou kalibrovaného meradla závitov, nie iba kontrolou „choď/nechoď“{0}}.

Nad{0}}tolerantné povrchy, ktoré sa nikdy s ničím nedotýkajú.Pravidelne vidíme výkresy, kde je každý povrch ±0,01 mm, pretože tolerančný blok bol aplikovaný globálne. Uvoľnite nefunkčné povrchy na ±0,05 mm alebo viac a vaše náklady klesnú - nie preto, že stroj nedokáže dosiahnuť užší počet, ale preto, že menej povrchov potrebuje v-procesnom snímaní a 100 % overenie CMM.

Najväčšia regulačná zmena, ktorá sa tento rok dotýka medicínskeho CNC obrábania, je už v platnosti. 2. februára 2026 QMSR FDA nahradilo staré nariadenie o systéme kvality (QSR) podľa 21 CFR časť 820, ktoré formálne zahŕňa odkazom ISO 13485:2016 (zdroj: FDA.gov). K rovnakému dátumu bol vyradený starý rámec kontroly QSIT.

Čo to v praxi znamená pre váš dodávateľský reťazec v oblasti obrábania: každý zmluvný výrobca vyrábajúci hotové komponenty zariadení teraz potrebuje systém kvality výslovne zosúladený s ISO 13485:2016, nielen „ekvivalentný“ starému QSR. Ak podávate PMA alebo 510(k) po februári 2026, dokumentácia kvality vášho dodávateľa musí odkazovať na rámec QMSR, nie na vyradený jazyk QSR.

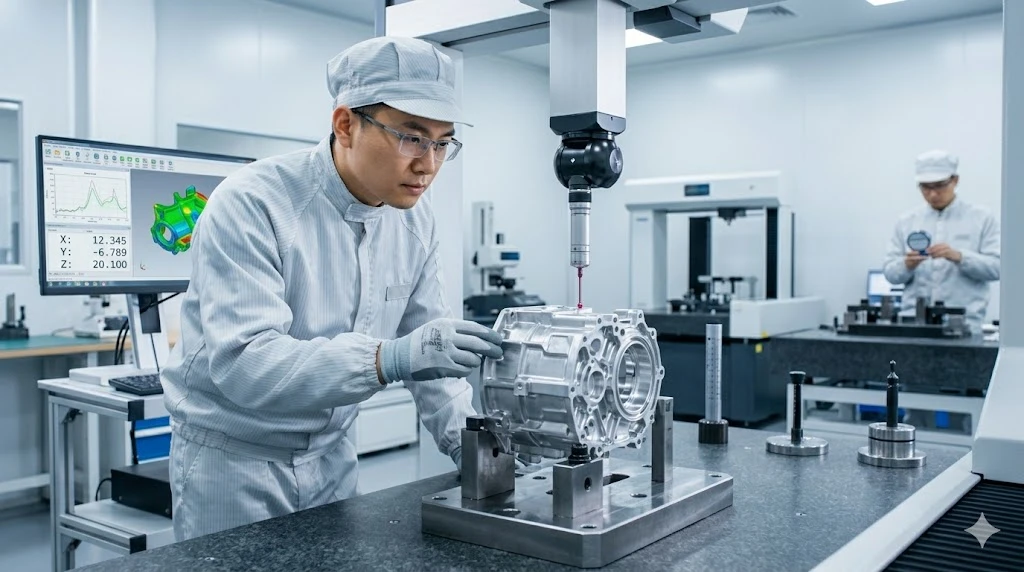

alt=

V MID funguje náš systém kvality v súlade s normou ISO 13485 už pred prechodom na QMSR -, takže pre našich zákazníkov bolo zosúladenie papierovania jednoduché. Ale ak hodnotíte novéSlužby v oblasti CNC obrábaniav prípade lekárskeho programu sa konkrétne opýtajte: "Je váš QMS v súlade s normou ISO 13485:2016, ako sa uvádza v QMSR?" Ak je odpoveď nejasná, hľadajte ďalej.

Typická lekárska účasť na MID nasleduje sekvenciu navrhnutú na včasné zachytenie problémov:

Pomocou GD&T odošlete súbor STEP a 2D výkres. Náš tím procesných inžinierov vykoná kontrolu DFM do 48 hodín - nie všeobecné skóre vyrobiteľnosti, ale konkrétne výzvy-: tento polomer sa musí otvoriť, táto tolerancia potrebuje referenčný údaj, táto funkcia je vhodnejšia pre švajčiarske sústruženie ako 5-osové frézovanie. Kresbu označíme a pošleme späť na diskusiu.

Po uzamknutí návrhu vytvoríme procesný plán, ktorý špecifikuje upínacie prostriedky, výber nástroja, stratégiu rezu (vrátane trochoidálnych vs. zanorovacích rozhodnutí diskutovaných vyššie pre titán), body kontroly v procese a konečné overenie CMM. Pre časti implantátu-plán zahŕňa overenie certifikácie materiálu, overenie čistenia a balenie, ktoré spĺňa vaše požiadavky na sterilizáciu.

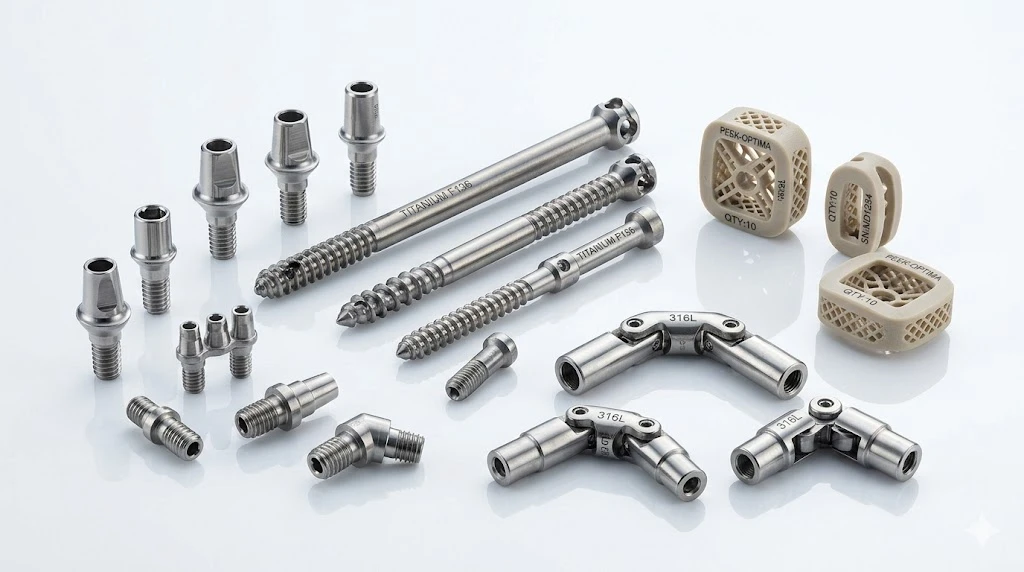

Náš obchod beží5-osové CNCa sústružnícke centrá švajčiarskeho -typu s viac ako 30 rokmi nahromadených procesných znalostí v tíme. Denne obrábame Ti-6Al-4V, 316LVM, CoCr, PEEK a hliníkové zliatiny pre klientov z oblasti letectva, zdravotníctva, polovodičov a robotiky – čo znamená, že naša knižnica prípravkov a inventár nástrojov už pokrýva väčšinu medicínskych geometrií bez poplatkov za vlastné nastavenie.

nts - which means our fixture library and tooling inventory already cover most medical geometries without custom setup c

Pre väčšinu medicínskych{0}}kovov (titán, nehrdzavejúca oceľ, CoCr) špecifikujte minimálny polomer vnútorného rohu 0,5 mm všade tam, kde to dizajn umožňuje. To umožňuje strojníkovi použiť stopkovú frézu s priemerom 1,0 mm - dostatočne tuhú na to, aby udržala stabilný rez v tvrdých zliatinách bez chvenia. Znížte polomer 0,25 mm a vynútite 0,5 mm nástroj, ktorý beží pri pomalšom posuve, rýchlejšie sa opotrebováva a riskuje zlomenie v hlbších vreckách. Ak vaša geometria spojenia skutočne potrebuje užší roh, zvážte sekundárnu operáciu EDM len na tomto prvku namiesto obmedzenia celej operácie vrecka.

Áno, ale závisí to od funkcie a prostredia. Na otvore alebo sústruženom OD naše švajčiarske a sústružnícke centrá držia na hliníku bežne ±0,005 mm - kľúčom je tepelná stabilita a stály stav materiálu. Na vyfrézovanej podlahe vrecka s rozpätím 100 mm je výzvou tepelná rozťažnosť hliníka. Kolísanie teploty o 2 stupne počas obrábania zmení rozmer 100 mm o približne 4,6 µm - takmer celá vaša tolerancia. Hliníkové medicínske diely obrábame v bunke-monitorovanej teploty a overujeme pomocou CMM v rovnakej tepelnej zóne. Ak sa súčiastka dostane do zostavy-pri izbovej teplote, môžeme zadať číslo. Ak ide do telesného prostredia s teplotou 37 stupňov, vaša tolerancia by mala odkazovať na túto funkčnú teplotu.

Priamo. Od 2. februára 2026 kontroluje FDA výrobcov zariadení podľa normy QMSR, ktorá zahŕňa ISO 13485:2016. Váš zmluvný partner pre obrábanie musí udržiavať systém kvality v súlade s týmto štandardom -, ktorý zahŕňa kontroly návrhu, validáciu procesov, sledovateľnosť a nápravné opatrenia. Požiadajte o rozsah ISO 13485 a potvrďte, že pokrýva procesy relevantné pre vaše diely. Obchod, ktorý iba „pracuje na“ certifikácii, predstavuje riziko pre váš regulačný harmonogram.

Na MID neexistuje žiadne minimum. Prevádzkujeme jednotlivé-prototypy na overenie dizajnu až po opakujúce sa malé{2}}výrobné šarže - vysoko-mix, malé-sériové modely sú základom toho, ako našeCNC výrobabunky sú organizované. V prípade medicínskych programov je prvá objednávka často 5–10 kusov na funkčné testovanie, po ktorom nasleduje proces validácie (zvyčajne 30–50 kusov pre štúdiu Ppk), potom pokračujúca výroba v akomkoľvek objeme, ktorý program vyžaduje.

Ste pripravení prejsť od dizajnu k overeným dielom? Pošlite nám svoj súbor STEP na kontrolu DFM - naši procesní inžinieri ho do 48 hodín označia konkrétnou spätnou väzbou. Alebo ak stále pracujete na svojom tolerančnom rozpočte, porozprávajte sa s naším tímom o tom, čo je možné uchytiť na vašej geometrii a materiáli predtým, ako zadáte výkres.
