Meď CNC obrábanie: výber triedy, skutočné náklady a prečo sa väčšina odpadu stane pred prvým rezom

Meď CNC obrábanie: Výber triedy, skutočné náklady a prečo sa väčšina odpadu stane pred prvým rezom

Váš technik špecifikuje meď C101 pre maximálnu vodivosť. Váš dodávateľ to uvedie, vykoná prácu a odošle diely s otrepami na každom vyvŕtanom otvore a s toleranciami, ktoré sú o 0,05 mm iné. Odmietnete dávku. Spustia to znova-. Rovnaký výsledok. Znie to povedome?

Toto je jeden z najbežnejších modelov zlyhania, s ktorým sa stretávameCNC obrábanie medi- nie preto, že by v obchode chýbalo vybavenie, ale preto, že čistá meď trestá procesné chyby, ktoré iné materiály odpúšťajú. Meď sa neštiepi čisto. Rozmazáva sa, napína a lepí na nástroje spôsobom, akým hliník a oceľ jednoducho nie. Ak obchod od základov neprispôsobí svoj prístup - geometrii nástrojov, rýchlosti, stratégii chladenia, upínaniu -, miera šrotu rýchlo narastie, a tým aj vaše náklady.

V tomto článku sa dozviete, čo v skutočnosti ovplyvňuje kvalitu a cenumedené CNC obrábané diely, takže môžete presnejšie kvalifikovať dodávateľov a vyhnúť sa opakovanému{0}}cyklu.

Prečo je CNC obrábanie medi ťažšie, ako sa zdá

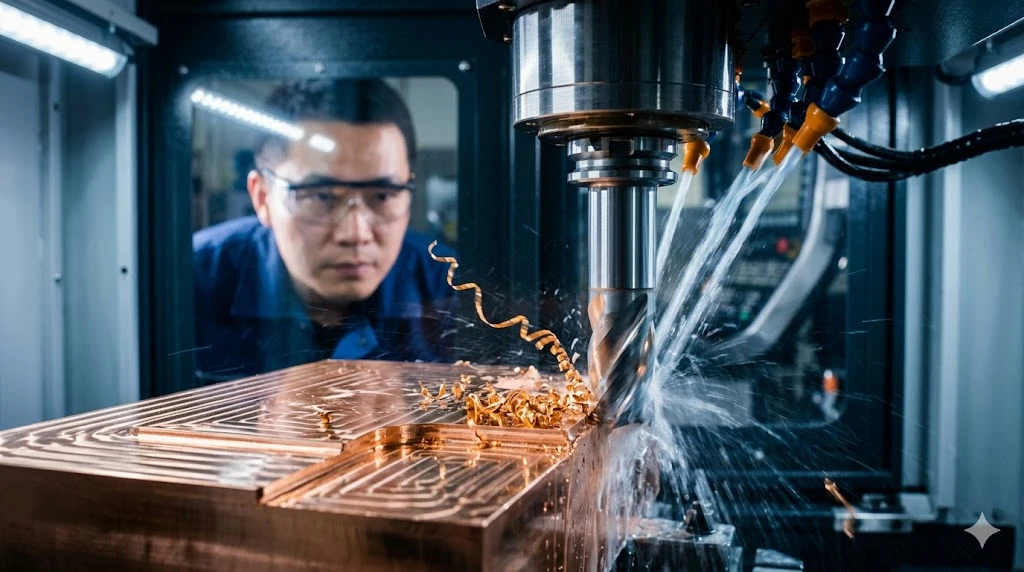

Hlavným problémom je to, čo strojníci nazývajú vybudovaná{0}}hrana (BUE). Pretože čistá meď je taká ťažná, materiál sa z nástroja čisto neodstrihne - rozmazáva sa a za studena- sa privarí na reznú hranu. Akonáhle sa vytvorí BUE, nástroj je efektívne nudný. Prestane rezať a začne orať, čím sa zničí povrchová úprava, porušia sa tolerancie a vznikajú silné otrepy, ktoré vidíte na vyvŕtaných otvoroch a vyfrézovaných kapsách.

Oprava nie je exotická. Vyžaduje si to nepovlakované, vysoko-karbidové nástroje s agresívnym pozitívnym uhlom čela -, ktoré krájajú namiesto tlače. Rýchlosti musia zostať dostatočne vysoké na vytvorenie čistého strihu a prietok chladiacej kvapaliny musí byť dostatočný na vyplavenie triesok pred ich opätovným zváraním. Ťažnosť medi vedie k rozmazaniu, keď rezný nástroj zostane na materiáli príliš dlho namiesto toho, aby rezal čisto, čo vytvára-zrastené hrany, ktoré znižujú účinnosť nástroja a ovplyvňujú kvalitu povrchu. Procesné okno je skutočné a obchody, ktoré používajú meď rovnakým spôsobom ako mosadz, budú neustále vyrábať zlé diely.luvata

Je tu druhý problém, ktorý zaskočí kupujúcich nepripravených: upevnenie. Meď je dostatočne mäkká, aby sa deformovala pod tlakom svorky. Ak má vaša súčiastka tenké steny alebo konzolové prvky, stratégia upínania s tým musí počítať, inak zmeriate skreslenie po uvoľnení, ktoré nebolo na stroji viditeľné.

Výber stupňa obrábania medi CNC: Začnite tu

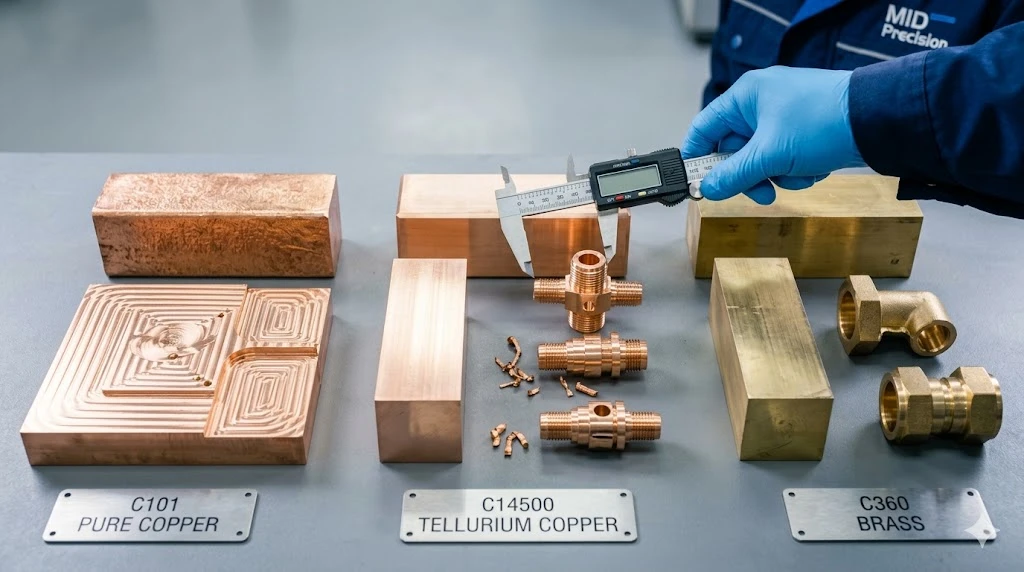

Väčšina tlačových popisov hovorí len „meď“. To je málo. Trieda určuje obrobiteľnosť, vodivosť a v konečnom dôsledku aj to, či je práca vôbec uskutočniteľná s toleranciami, ktoré potrebujete. Tu je návod, ako sa ukladajú hlavné známkyvýber triedy CNC obrábania medi:

Ak vaša aplikácia vyžaduje vodivosť vyššiu ako 90 % IACS a objednávate viac ako prototypové množstvá, C14500 stojí za rozhovor. Akosti ako C14500 (telúrová meď) sú špeciálne navrhnuté tak, aby riešili ťažkosti pri obrábaní čistej medi - pridaním malého množstva telúru, tieto zliatiny vytvárajú krátke, krehké triesky namiesto dlhých vláknitých triesok, čím sa zvyšuje hodnotenie obrobiteľnosti na približne 85 %, len s malým poklesom vodivosti na ~90–93 % IACS. Videli sme, že tento prepínač ušetrí celé projekty zo zmeškaných cyklov na zložitých malých-sériových dieloch.Richconn

V prípade polovodičových a vákuových aplikácií, kde sa o C101 nedá-vyjednávať, si tento proces vyžaduje prísnejšiu kontrolu - je to uskutočniteľné, ale obchod musí vedieť, na čo sa registruje.

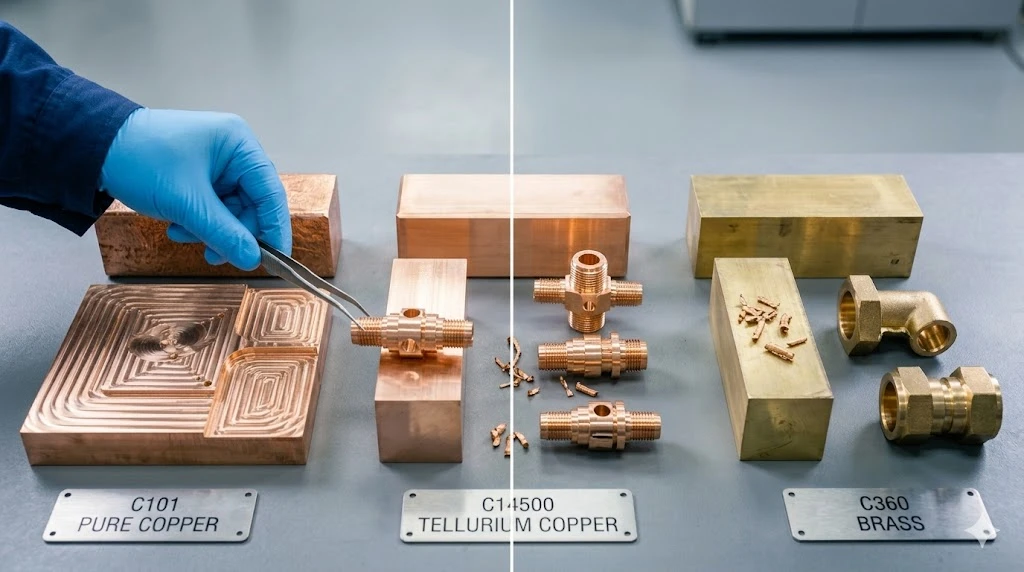

Meď vs mosadz CNC obrábanie: Kedy prepnúť

Kupujúci sa nás často pýtajú, či môžu nahradiť meď mosadzou, aby ušetrili náklady a znížili zložitosť obrábania. Odpoveď úplne závisí od funkcie.

CNC obrábanie medi vs mosadzenie je porovnanie kvality -, je to konverzácia o požiadavkách. Ak je vaša súčiastka vo vysokoprúdovej dráhe, prípojnici, uzemňovacom prvku alebo čokoľvek, kde záleží na vodivosti nad 50 % IACS, mosadz túto prácu nezvládne. Ak ide o konštrukčný diel, armatúru alebo dekoratívny komponent, kde nejde o elektrickú výkonnosť, použite bezplatný čistič na obrábanie mosadzných strojov (C360), ktorý má prísnejšie tolerancie, konzistentnejšie a náklady na diel sú nižšie.

Skutočné náklady na použitie medi, keď by mosadz fungovala, nie sú len cenou materiálu -, je to dlhší čas cyklu, vyššia spotreba nástrojov a dôslednejšia kontrola.CNC obrábanie medivyžaduje.

Čo zvyšuje náklady na presne opracované medené diely

Náklady na presne opracované medené dielyviac ako ekvivalentné hliníkové diely z dôvodov iných ako suroviny. Ceny medi na LME zostali volatilné do konca roka 2025 a do roku 2026, pričom Goldman Sachs Research predpovedá v priemere 10 710 USD za tonu v H1 2026 -, čo je zhruba 3–4-násobok ceny hliníka na-kilo. Materiál však často nie je najväčším nákladom na{10}}malé série presnej práce. Procesné faktory zasiahnuté ťažšie:Goldman SachsExpertný prieskum trhu

Spotreba náradiana čistej medi je podstatne vyššia ako na hliníku. Formácia BUE rýchlejšie otupuje nástroje a obchody, ktoré to nepredpokladajú, buď používajú opotrebované nástroje (zlá povrchová úprava, zošrotované diely) alebo počítajú s častejšími výmenami (vyššie náklady na diel).

Čas cyklupredlžuje, pretože meď vyžaduje nižšie rýchlosti posuvu pri dokončovacích priechodoch, aby sa zachovala kvalita povrchu. Hrubovanie môže byť agresívne, ale konečná stratégia je taká, že meď oddeľuje starostlivé obchody od tých rýchlych.

Sekundárne operácieOdhrotovanie -, najmä -, sa takmer vždy vyžaduje na medených častiach. Zohľadnite to pri porovnávaní cenových ponúk. Cenová ponuka, ktorá vyzerá lacno, ale nezahŕňa odihlovanie, vás pri kontrole prekvapí.

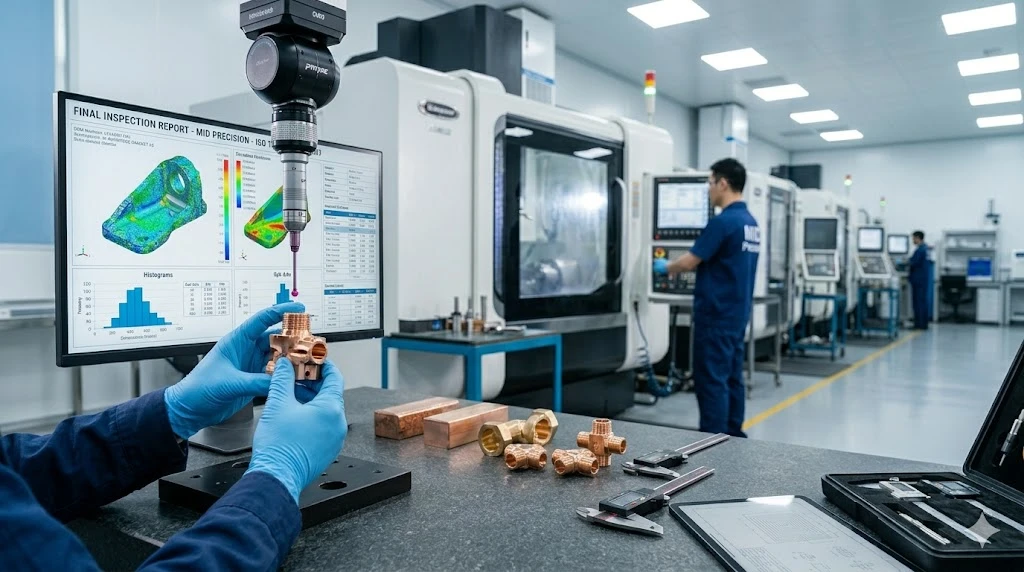

Kontrola nad hlavoumedené diely s prísnou{0}}toleranciou sú tiež skutočné. Mäkkosť medi znamená, že časti sa môžu počas merania mierne deformovať, ak nie je snímacia sila CMM správne nastavená. Toto nie je problém s dielom -, ide o problém upevnenia a protokolu merania.

Ako MID Precision pristupuje k medeným prácam

V MID používame meď v celom rade aplikácií - chladiace platne chladiča, elektródy EDM, komponenty RF tienenia a vlastné elektrické konektory pre zákazníkov z oblasti priemyselnej automatizácie. Nastavenie procesu na medi nie je nikdy rovnaké ako na hliníku a tak sa k nemu ani nesprávame.

Na nedávnej zákazke zahŕňajúcej medené tepelné-dosky C110 pre zákazníka výkonovej elektroniky - hrúbka steny 2 mm, vyfrézované chladiace kanály, tolerancia ±0,01 mm na šírku kanála - bolo hlavným cieľom upevnenia. Obrábali sme špeciálne nastavenie mäkkých{7}}čeľustí, aby sa sila zovretia rozložila rovnomerne po celej ploche dielu a nie v troch bodoch. To samo osebe eliminovalo post-deformáciu po uvoľnení, ktorú sme videli pri skoršom spustení prototypu. Prvý-článok prešiel kontrolou CMM vo všetkých funkciách.

V prípade zákaziek C101, kde sú špecifikácie vodivosti pevne stanovené, spracovávame nepovlakovaný karbid pri vysokých rýchlostiach vretena s veľkým-objemovým chladiacim médiom a po každých piatich dieloch kontrolujeme stav nástrojov na základe prísnych-tolerančných prvkov. Nie je to očarujúce procesné inžinierstvo -, je to len disciplína, ktorú meď vyžaduje.

nášMožnosť CNC obrábaniapokrývajú 3-osové, 4-osové a 5-osové práce s toleranciou ± 0,002 mm a drsnosťou povrchu Ra 0,02 μm. nášpresné dielyspan meď, hliníkové zliatiny, nehrdzavejúca oceľ, titán a technické plasty -, všetko spracované podľa nášho systému kvality v súlade s normou ISO 13485 s plnou digitálnou sledovateľnosťou od certifikácie suroviny až po záverečnú inšpekčnú správu.

FAQ: Čo sa pýtajú inžinieri obstarávania o CNC obrábaní medi

Otázka: Môj výtlačok hovorí C101, ale môj dodávateľ stále odporúča C110 alebo C14500. Mám tlačiť späť?

Závisí to od aplikácie. C101 je to pravé pre vákuové prostredia, polovodičové zariadenia a akékoľvek aplikácie, kde je problémom kontaminácia kyslíkom. Pre všeobecné elektrické komponenty, kde vodivosť musí byť skôr vysoká ako maximálna, C110 alebo C14500 vám môžu poskytnúť ekvivalentný funkčný výkon s lepšou rozmerovou konzistenciou a nižšímnáklady na presné opracované medené diely. Požiadajte svojho dodávateľa, aby vyčíslil rozdiel vo vodivosti -, ak je v rámci špecifikácií, náhrada stojí za zváženie.

Otázka: Prečo stojí obrábanie medi oveľa viac ako hliník pre to, čo vyzerá ako rovnaký diel?

Tri faktory: cena suroviny (~ 3–4× hliník na hmotnosť), vyššia spotreba nástroja v dôsledku tvorby BUE a dlhšie časy dokončovacieho cyklu na udržanie kvality povrchu. V malej dávkeCNC obrábanie mediréžia procesu často presahuje deltu materiálových nákladov. Obchody, ktoré ponúkajú medené práce rovnakým spôsobom, ako ponúkajú hliník, sú buď pod-kótovaním (a pri realizácii budú škrty), alebo nemajú veľa medi.

Otázka: Potrebujeme diely z berýliovej medi (C17200). Je niečo, čo čínski dodávatelia môžu bezpečne zvládnuť?

Áno, ale pred zadaním objednávky potvrďte bezpečnostné protokoly obchodu. Prach a výpary z berýliovej medi predstavujú vážne nebezpečenstvo pre dýchanie - obchod potrebuje špeciálnu filtráciu vzduchu,-veľkoobjemovú chladiacu kvapalinu a vyškolenú obsluhu, ktorá rozumie materiálu. Nie je to zložité, ale musí to byť na mieste. Opýtajte sa konkrétne na ich postup pri manipulácii s BeCu, nielen na ich všeobecnú schopnosť obrábania.

Otázka: Aká je najprísnejšia tolerancia, ktorú môžete držať na medenej časti vo výrobe, nielen na prototype?

Pri výrobe medených dielov je možné dosiahnuť ±0,01–0,02 mm pri dôslednom riadení procesu a správnom upevnení. Pri špecifických funkciách je možné dosiahnuť užšie - až do ±0,005 mm -, ale vyžaduje si-overenie CMM a vyššiu réžiu nástrojov. InCNC obrábanie medi vs mosadzeV porovnaní s tým bude mosadz pri sériovej výrobe dôslednejšie dodržiavať prísnejšie tolerancie. Ak tlačíte na meď pod ±0,01 mm, uistite sa, že si to funkčná požiadavka skutočne vyžaduje, skôr než sa zaviažete k tejto špecifikácii.

Ste pripravení spustiť svoje medené diely?

Ak máte medený komponent, ktorý bol problematický v iných obchodoch - nekonzistentné tolerancie, problémy s povrchovou úpravou, vysoká miera šrotu -pošlite nám svoju tlač. Poskytneme vám recenziu DFM spolu s cenovou ponukou vrátane odporúčania hodnotenia, ak má popis priestor na diskusiu.

Na prvé{0}}otázky náš technický tím zvyčajne odpovie do 24 hodín.Porozprávajte sa s našimi inžiniermio vašich požiadavkách na obrábanie medi - vám vopred povieme, čo práca vyžaduje a koľko to bude stáť.
