Dnes použijem najjednoduchší jazyk, aby som sa s vami porozprával o tom, ako nainštalovať okrúhle matice.

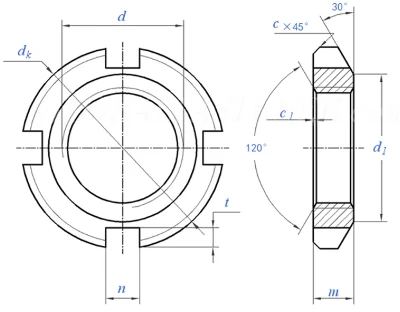

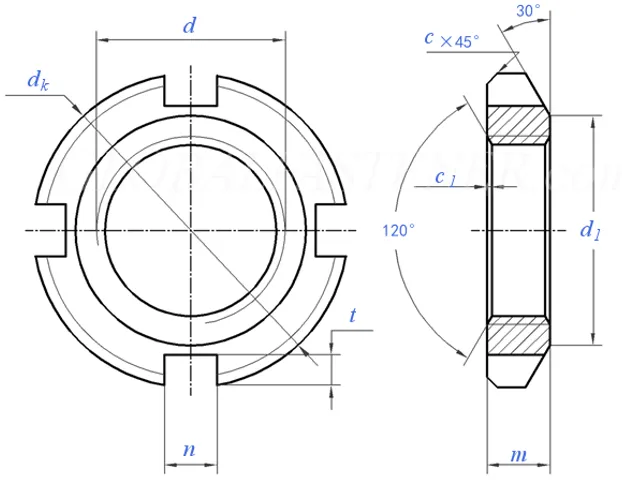

Okrúhle matice, okrúhle matice, ktoré sú v súlade s GB/T812, sú zobrazené na obrázku nižšie. Jedna strana má pomerne veľké 30 stupňové skosenie, ktoré sa používa hlavne na axiálnu fixáciu dielov. Ktorá strana tejto okrúhlej matice sa teda nachádza v blízkosti strany stlačenej časti, keď je skutočne nainštalovaná?

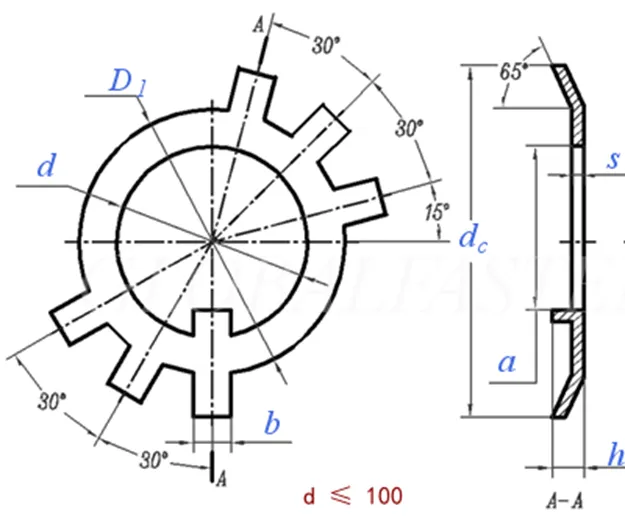

Vo všeobecnosti sa pri použití kruhových matíc, aby sa zabránilo uvoľneniu, použijú dorazové podložky. Existuje tiež veľa druhov dorazových podložiek. Dorazové podložky, ktoré zodpovedajú národnej norme GB/T858, sú zobrazené na obrázku nižšie. Ako vidíte, podložka má veľa výstupkov a má tiež uhol sklonu 65 stupňov. A ak skontrolujete štandardnú porovnávaciu veľkosť obrázku D1 a veľkosť d1 okrúhlej matice na obrázku vyššie, zistíte, že sú rovnaké.

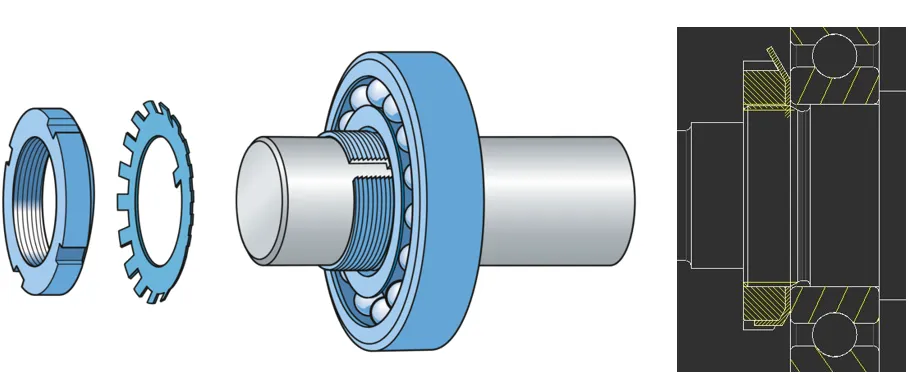

Verím, že ste našli stopu. Mimochodom, pri tejto dorazovej podložke sa používa strana s veľkým skosením 30 stupňov na kruhovej matici. Preto, keď sa používajú spolu, strana s veľkým skosením smeruje k stlačenej časti. Ako je znázornené na obrázku nižšie.
Niekedy nemusíme použiť poistnú podložku, napríklad môžeme použiť dvojitú okrúhlu maticu, aby sme zabránili uvoľneniu. Ak nie je vyžadovaná ochrana-uvoľňovania, niekedy môžeme na utiahnutie použiť iba jednu okrúhlu maticu. Znamená to, že smer inštalácie nie je taký dôležitý? Vo všeobecnosti je potrebné zvážiť dva faktory. Jedným z nich je, že norma pre veľkú skosenú stranu okrúhlej matice má predpisy o zvislosti, ale druhá strana nie; druhá je, že pre časti ložiska na obrázku vyššie je vo všeobecnosti najlepšie, aby priemer častí v blízkosti ložiska nebol vyšší ako vnútorný krúžok ložiska, takže je lepšie, aby strana s veľkým skosením smerovala k lisovanej časti. Ak v tomto smere neexistujú žiadne úvahy a obmedzenia, môžete robiť, čo chcete.(来源:iMechanics机械)
