CNC obrábanie kovových dielov: Čo by mal vedieť každý inžinier pred napísaním tlače

A young Chinese engineer and a senior CNC machinist reviewing a precision component engineering drawing in a modern manufacturing lab.

Väčšina rozmerových problémov na CNC obrábaných dieloch nezačína vo výrobnej hale -, ale začína vo výkrese. Tolerancia užšia, ako dokáže proces udržať, hrúbka steny, ktorá vyvoláva chvenie, označenie závitu, ktorému chýba trieda tolerancie. V čase, keď súčiastky dorazia a neprejdú kontrolou, hlavná príčina je už tri týždne v minulosti a sedí v PDF.

Tento článok vám poskytne praktické pracovné znalosti o tom, akoCNC obrábanie kovových dielovv skutočnosti funguje -, čo proces môže a nemôže robiť, ako výber materiálu ovplyvňuje všetko v procese výroby a ako napísať výtlačok, ktorý vám pri prvom spustení prinesie dobré diely. Žiadna teória sama o sebe. Všetko tu súvisí s rozhodnutiami, ktoré urobíte v skutočnej práci.

CNC je skratka pre Computer Numerical Control. Stroj načíta program -, ktorý sa zvyčajne vygeneruje z vášho modelu CAD - a pohybuje rezným nástrojom po presných dráhach, aby odstránil materiál z kovového polotovaru. Operátor nastaví stroj, načíta program a monitoruje chod. Stroj vykonáva geometriu.

To je tá jednoduchá verzia. Pre vašu prácu je dôležitá táto časť:CNC obrábanie je subtraktívny proces. Začnete s väčším množstvom materiálu, ako potrebujete, a odrežete všetko, čo nie je súčasťou. Toto sa zásadne líši od odlievania, kovania alebo aditívnej výroby (3D tlač) a má to vplyv na to, aké geometrie sú realizovateľné, aké tolerancie sú dosiahnuteľné a ako vyzerá štruktúra nákladov.

Predstavte si to ako vyrezávanie postavy z bloku dreva. Sochárske nástroje určujú, aký jemný môže byť detail. Drevo samotné - jeho kresba, tvrdosť, to, ako reaguje na rezanie -, určuje, či tieto detaily držia svoj tvar. InCNC procesy výroby kovových dielov, strojom je sochár a materiálom je drevo. Na oboch záleží.

Tri najbežnejšie CNC operácie, s ktorými sa stretnete:

CNC frézovanie- rezný nástroj sa otáča a pohybuje sa po stacionárnom obrobku. Používa sa na rovné povrchy, vrecká, štrbiny, zložité 3D obrysy. Ak má váš diel prvky, ktoré vyzerajú ako vyrezané z bloku, pravdepodobne bol vyfrézovaný.

CNC sústruženie- obrobok sa otáča, zatiaľ čo rezný nástroj zostáva relatívne pevný. Používa sa na valcové diely: hriadele, puzdrá, dýzy, závitové diely. Ak je vaša časť okrúhla a symetrická okolo osi, pravdepodobne bola otočená.

Švajčiarske CNC sústruženie- špecializovaná forma sústruženia, kde je obrobok podopretý veľmi blízko reznej zóny, čo umožňuje obrábanie dlhých, štíhlych dielov s úzkymi toleranciami bez vychýlenia. Štandard pre lekárske kolíky, miniatúrne konektory, komponenty hodiniek a akékoľvek presné súčiastky s vysokým pomerom dĺžky-k-priemeru.

Mnoho skutočných dielov vyžaduje viac ako jednu operáciu - napríklad sústružený hriadeľ s vyfrézovanou drážkou pre pero alebo vyfrézované puzdro so sústruženými a závitovými otvormi.

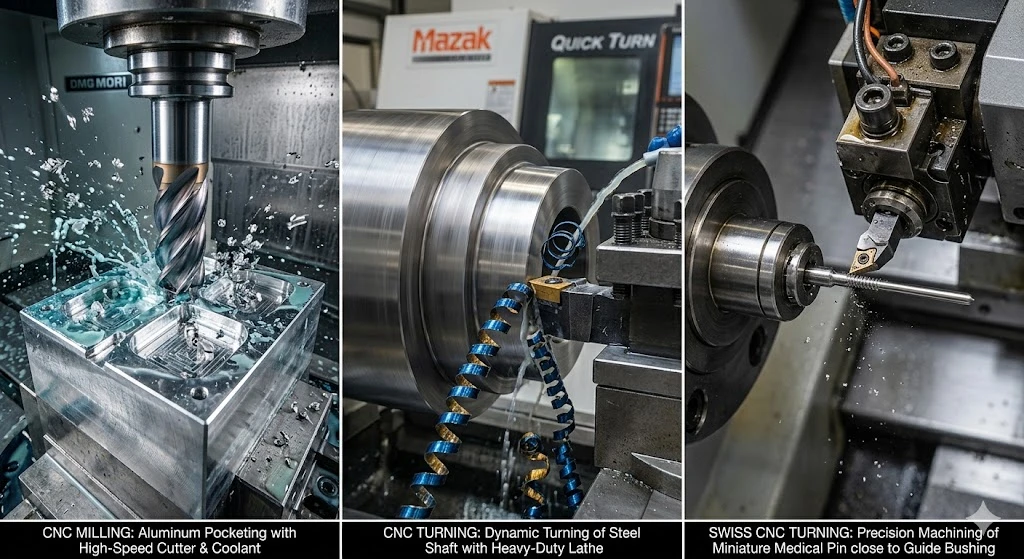

A visual comparison of three common CNC operations: milling complex pockets, turning steel shafts, and Swiss turning precision miniature parts.

Toto je otázka, ktorú noví inžinieri najviac podceňujú. Materiál, ktorý zadáte, neurčuje len konečné-vlastnosti použitia dielu -, ale určuje, aké ľahké alebo náročné je obrábanie dielu, čo priamo ovplyvňuje cenu, dosiahnuteľné tolerancie a povrchovú úpravu.

Tu je praktický odkaz na kovy, s ktorými sa najčastejšie stretneteCNC obrábanie kovových dielov porovnanie materiálov:

Materiál	Obrobiteľnosť	Typická tolerancia	Pevnosť	Bežné aplikácie
Hliník 6061	Výborne	±0,005–0,02 mm	Stredná	Konštrukčné rámy, chladiče, komponenty dronov
Hliník 7075	Dobre	±0,005–0,02 mm	Vysoká	Letecké držiaky,-vysokozáťažové prípravky
Nerezová oceľ 316L	Mierne	±0,01–0,05 mm	Vysoká	Puzdrá na lekárske implantáty, kvapalinové armatúry
Nerezová oceľ 303	Dobre	±0,01–0,03 mm	Vysoká	Hriadele, spojovacie prvky,-nekorózne presné diely
Titán triedy 5 (Ti-6Al-4V)	Ťažké	±0,01–0,05 mm	Veľmi vysoká	Letecké držiaky, implantáty, ľahká konštrukcia
Mosadz C360	Výborne	±0,005–0,02 mm	Stredná	Konektory, telesá ventilov, závitové fitingy
Meď C110	Mierne	±0,01–0,03 mm	Nízka	Prípojnice, rozvádzače tepla, EDM elektródy
Oceľ 4140	Dobre	±0,005–0,02 mm	Veľmi vysoká	Ozubené kolesá, hriadele, komponenty nástrojov

Niekoľko vecí vám táto tabuľka priamo nepovie. Obrábanie hliníka je rýchle a ľahko si zachováva tesné tolerancie - je to predvolená voľba, keď na hmotnosti a cene záleží viac ako na maximálnej sile. Obrobok z nehrdzavejúcej ocele-stvrdne pri rezaní, čo znamená, že tupý nástroj alebo nesprávna rýchlosť posuvu môžu skutočne zmeniť vlastnosti materiálu na povrchu uprostred-rezu. Titán je najťažšie obrábateľný bežný letecký kov: generuje extrémne teplo, má nízku tepelnú vodivosť a ničí nástroje rýchlejšie ako ktorýkoľvek iný materiál na tomto zozname. Ak je na vašom výtlačku nápis titán, očakávajte, že sa to odrazí v nákladoch a dodacej dobe.

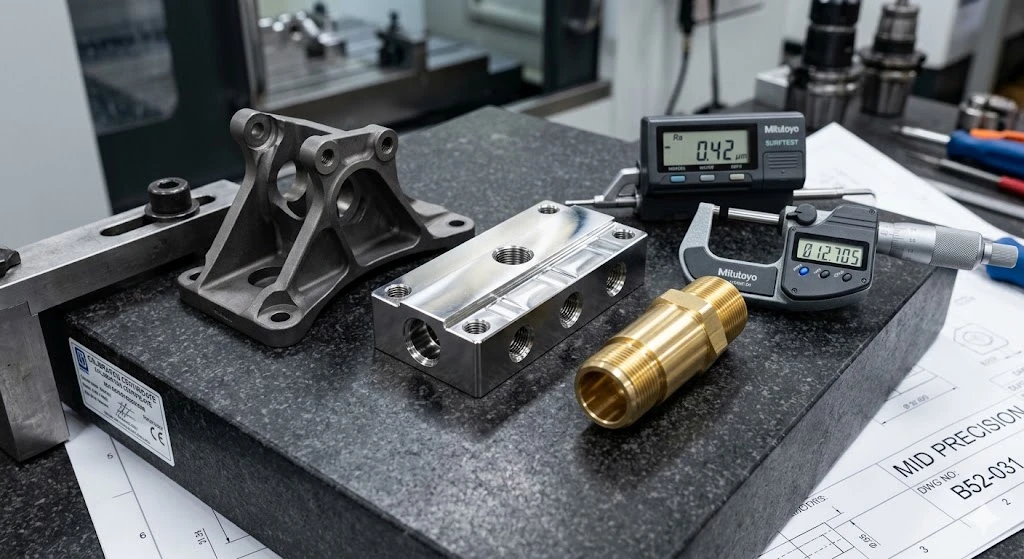

Close-up view of precision CNC machined parts in titanium, stainless steel, and brass, demonstrating high-quality surface finish.

Toto je miesto, kde väčšina začiatočníkov píše výtlačky, ktoré spôsobujú problémy. Porozumenietesná tolerancia CNC obrábaných dielovzačína pochopením toho, čo znamená „štandard“.

Štandardná tolerancia CNC obrábania je zvyčajne ±0,05 mm (±0,002") pre väčšinu kovových prvkov - otvorov, plôch, celkových rozmerov. Toto je možné dosiahnuť na každom modernom CNC stroji bez špeciálneho nastavenia a je vhodné pre väčšinu funkčných prvkov na typickej mechanickej časti.

Tam, kde sa inžinieri dostanú do problémov, je špecifikácia ±0,005 mm cez každý rozmer na výkrese bez ohľadu na to, či to tieto rozmery funkčne vyžadujú. Prísnejšie tolerancie znamenajú dlhšie časy cyklov, častejšiu výmenu nástrojov, prostredie s regulovanou teplotou-a 100 % kontrolu CMM kritických rozmerov. Každý tesnejší krok stojí podstatne viac. Ak to nepotrebuješ, tak to nevolaj.

Tu je praktický odkaz na to, čo vlastne znamenajú rôzne tolerančné pásma vo výrobe:

Tolerančný pás	Čo to vyžaduje	Typická aplikácia
±0,1–0,05 mm	Štandardné nastavenie CNC, žiadne špeciálne opatrenia	Ne-kritické rozmery, medzery, všeobecná štruktúra
±0,02–0,01 mm	Dobrý stroj, kalibrované nástroje, tepelná stabilita	Lisované uloženie, ložiskové otvory, vlastnosti prevodovky
±0,005–0,002 mm	Prémiové vybavenie, obchod s{0}}riadenou klímou, overenie CMM na diel	Cievky ventilov, skľučovadlá plátkov, kryty implantátov, presné komponenty vretena
Menej ako ±0,002 mm	Brúsenie alebo honovanie sa zvyčajne vyžaduje popri CNC	Meracie bloky, hlavné referencie, špecializované letectvo

Medzera vo vedomostiach, ktorá podkopáva nových inžinierov:tolerancia a povrchová úprava nie sú to isté a volanie jedného neovláda druhé.Vývrt môže byť rozmerovo v rozmedzí ±0,005 mm, ale má drsnosť povrchu Ra 1,6 µm -, čo môže byť úplne v poriadku pre lisované uloženie, ale úplne nesprávne pre klzné tesnenie. Vždy špecifikujte Ra (drsnosť povrchu) aj rozmerovú toleranciu na prvkoch, kde na oboch záleží. Ak má váš výtlačok iba jeden, dobrý obchod sa vás opýta. Menej opatrný obchod to jednoducho spracuje na svoje predvolené hodnoty.

CNC obrábanie nie je vždy najlepšou odpoveďou. Pre nových inžinierov, ktorí hodnotia cestu procesu, je tu návod, ako si to premyslieť:

Scenár	CNC obrábanie: dobre sedí?	Lepšia alternatíva (ak nie)
Zložitá geometria, nízky{0}}až{1}}stredný objem (1 – 5 000 ks)	Áno - dobre	-
Jednoduchá geometria, veľmi veľký objem (100,{1}} ks)	Okrajová - závisí od časti	Tlakové liatie, lisovanie, vstrekovanie
Tesné tolerancie (±0,01 mm alebo lepšie)	Áno - CNC je primárna metóda	Brúsenie pod-±0,002 mm
Tenkostenné plechové formy-	Čiastočné - CNC pre sekundárne operácie	Tvarovanie plechu + CNC úprava
Vnútorné podrezanie neprístupné pre rezné nástroje	Nie	EDM, odlievanie
Organické, neprizmatické tvary- (napr. lopatky turbíny)	Áno, - 5-os vyžaduje	-
Prototyp na výrobu častí mosta	Áno, ideálne -	-

Proces výroby kovových dielov CNC žiari v strednom-objeme, vysokej-zložitosti a tesnom{2}}tolerančnom priestore. Je to jediná praktická metóda na výrobu titánovej konzoly pre letectvo a kozmonautiku so zloženými uhlami a otvorom ±0,01 mm na prvý výrobok do dvoch týždňov. Nie je to správna odpoveď na výrobu milióna rovnakých oceľových konzol, ktoré by sa dali vyraziť za zlomok času.

Opýtajte sa ktoréhokoľvek skúseného strojníka, čo najčastejšie vidí na prvých-technických výtlačkoch, a odpoveď je zvyčajne rovnaká: hrúbka steny je príliš tenká pre daný materiál a proces.

Tu je dôvod, prečo na tom záleží. Keď rezný nástroj odoberá materiál z tenkej steny, rezné sily môžu stenu vychýliť namiesto čistého rezu. Súčiastka sa pod nástrojom ohne, odpruží a výsledný rozmer je väčší ako zamýšľaný program. Získate steny, ktoré sú o 0,1 až 0,3 mm mimo špecifikácie a neexistuje žiadna úprava procesu, ktorá by to vyriešila - problémom je geometria.

Všeobecné pokyny pre kovové CNC diely:

V prípade hliníka dodržujte minimálnu hrúbku steny 0,8 mm na opracovaných prvkoch. Pre oceľ a nerez, 1,0 mm. Pre titán 1,5 mm alebo viac, pokiaľ nie je diel špecificky navrhnutý s vystuženiami alebo podpornými prvkami, ktoré spevňujú časť počas obrábania. Toto nie sú prísne limity - skúsení strojári môžu zmenšiť so správnymi upínacími prostriedkami a dráhami nástroja -, ale ak má váš diel steny pod týmito číslami, pri odosielaní tlače to explicitne označte. Dobrý obchod vám povie, ako to plánujú riešiť. Obchod, ktorý ho cituje bez komentára, buď nečítal pozorne nákres, alebo plánuje vyskúšať, čo sa stane.

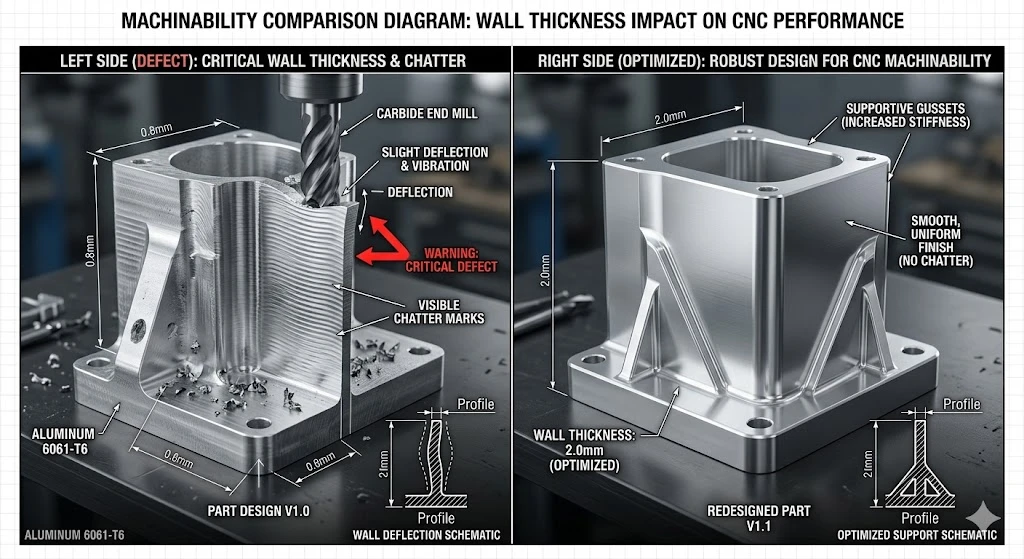

Technical diagram comparing chatter marks on a thin-walled CNC machined part with a dimensionally stable, optimized thick-walled design.

Uvidíte obchody inzerovať "5-osové CNC obrábanie" ako prémiovú schopnosť. Tu je to, čo to pre vás v skutočnosti znamená a kedy na tom záleží.

3-osový stroj sa pohybuje v smere X, Y a Z. Môže dosiahnuť hornú časť a štyri strany súčiastky, ale vyžaduje premiestnenie (pre-upevnenie), aby bolo možné obrábať ďalšie plochy. Každé opätovné uchytenie predstavuje potenciálnu chybu zarovnania a predlžuje čas nastavenia.

5-osový stroj pridáva rotáciu okolo dvoch ďalších osí, čo znamená, že rezný nástroj sa môže priblížiť k obrobku takmer z akéhokoľvek smeru bez opätovného upínania. Z vašej strany to má dva praktické dôsledky:

Komplexná geometria v jedinom nastavení.Prvky na viacerých plochách, zložené uhly, podrezanie a skosené steny je možné obrábať v jednom nastavení. Na 3-osovom stroji si to môže vyžadovať tri alebo štyri nastavenia – každé s pripočítaním nákladov a kumulatívnou chybou zarovnania.

Lepšia tolerancia na viac{0}}tvárových častiach.Keď sú všetky kritické prvky obrábané v jedinom nastavení vzhľadom na jeden základ, geometrické vzťahy medzi týmito prvkami sú presnejšie, ako keby boli obrábané na viacerých pre{0}}upínadlách. Pretesná tolerancia CNC obrábaných dielovkde napríklad otvor na jednej ploche musí byť presne sústredný s prvkom na susednej ploche, 5-os je často správnou odpoveďou.

Nie každá časť potrebuje 5 osí. Jednoduchá konzola s funkciami len na jednej alebo dvoch plochách dokonale obrába 3-osé. Aktualizácia má zmysel len vtedy, keď to geometria dielu skutočne vyžaduje.

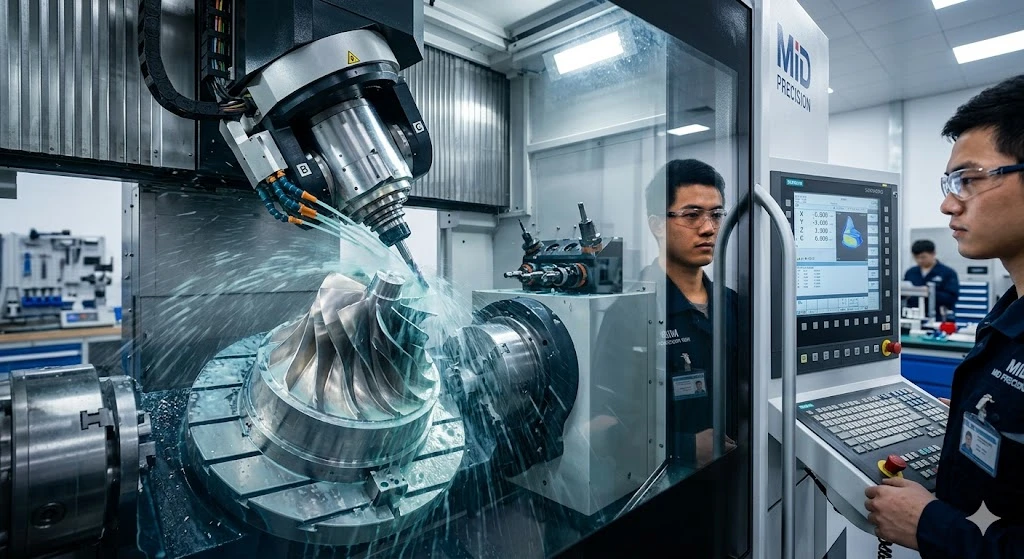

A premium 5-axis CNC machine carving a complex titanium aerospace turbine blade from a solid block in a single setup.

Ak špecifikujete súčiastku, ktorá vyžaduje tolerancie pod ±0,02 mm, materiály ako titán alebo medicínsky -nehrdzavejúci nehrdzavejúci materiál, alebo zložitú geometriu viacerých plôch-, ktorá si vyžaduje prácu v 5 osiach, presne tieto úlohy vykonáva náš tím denne.

nášMožnosť CNC obrábaniapokryť 3-osové, 4-osové a 5-osové frézovanie, CNC sústruženie, švajčiarske CNC sústruženie pre presné súčiastky s malým priemerom a prácu s plechom. Dodržiavame toleranciu ± 0,002 mm pre kvalifikačné prvky a drsnosť povrchu Ra 0,02 µm. Náš sortiment materiálov zahŕňa zliatiny hliníka, nehrdzavejúcu oceľ, titán, meď, mosadz a technické plasty – všetko s plnou vysledovateľnosťou materiálu od certifikácie zásob až po záverečnú inšpekčnú správu.

Pre nových inžinierov v oblasti zdrojovpresné CNC obrábané kovové diely z Číny, ponúkame bezplatnú kontrolu DFM s každou cenovou ponukou. To znamená, že predtým, než čokoľvek vyrežeme, skontrolujeme váš výkres, či neobsahuje problémy s hrúbkou steny, popisy tolerancií, ktoré nezodpovedajú schopnosti procesu, špecifikácie závitu, ktoré si vyžadujú objasnenie, a všetky funkcie, ktoré by mohli mať prospech z úpravy návrhu. Označíme ho písomne - a vy sa rozhodnete, či ho zmeníte.

Ak sa vaša súčiastka dostane do regulovaného koncového produktu - lekárskeho zariadenia, leteckej zostavy, polovodičového zariadenia -, náš systém kvality v súlade s normou ISO 13485- vytvorí dokumentáciu, ktorú váš tím pre dodržiavanie predpisov potrebuje: správy o kontrole prvého článku, certifikáty materiálu, správy o rozmeroch CMM a záznamy o nápravných opatreniach, ak niečo nevyhovuje.

Pošlite nám svoju kresbua my sa vám vrátime s cenovou ponukou a poznámkami DFM do 24 hodín. Ak ste stále vo fáze návrhu a chcete procesný vstup pred dokončením tlače,získajte bezplatnú recenziu dizajnu- zvyčajne dokážeme identifikovať rizikové body ceny a kvality vo výkrese do hodiny.

Technicky dosiahnuteľné -, ale nie praktické ani cenovo{1}}efektívne ako všeobecný popis. ±0,01 mm naprieč každým rozmerom dielu výrazne predlžuje čas kontroly a obrábacieho cyklu, ako je potrebné. Správny prístup je špecifikovať ±0,01 mm len pre rozmery, ktoré to funkčne vyžadujú - typicky ložiskové otvory, tesniace plochy, protiľahlé rozhrania - a použiť všeobecný tolerančný blok (ISO 2768-m alebo podobný) pre všetko ostatné. Tým sa znížia náklady a obsluhe objasní kritické funkcie.

Ak sú všetky funkcie, ktoré vaša časť vyžaduje, prístupné z hornej časti a zo štyroch strán bloku bez otáčania, zvyčajne postačuje 3-os. Ak máte zložené uhly, prvky na viac ako dvoch plochách, ktoré musia byť držané v presnom geometrickom vzťahu, alebo podrezania, ktoré nie je možné dosiahnuť priamou dráhou nástroja, o 5-osi stojí za to prediskutovať. Ak máte pochybnosti, podeľte sa o svoj CAD súbor s obchodom a požiadajte ho o radu - je to päťminútová otázka, ktorá ušetrí veľa nákladov na opätovné upevnenie.

Ra je priemerná drsnosť povrchu - nižšie číslo znamená hladší. Ra 3,2 µm je štandardná-obrobená povrchová úprava. Ra 0,8 µm vyžaduje ľahkú konečnú úpravu alebo leštenie. Ra 0,4 µm a menej zvyčajne vyžaduje špecializované dokončovacie operácie. Pre väčšinu štruktúrnych prvkov je Ra 3,2 µm v poriadku. Na utesnenie povrchov, klzné uloženie a akýkoľvek povrch v kontakte s biologickým tkanivom alebo tekutinou sa zvyčajne vyžaduje Ra 0,8 µm alebo lepšie. Špecifikujte to explicitne na týchto prvkoch - nepredpokladajte, že obchod bude predvolene používať jemnejší povrch, pokiaľ si to výtlačok nevyžiada.

Často áno, ale nie vždy. CNC obrábanie môže produkovať väčšinu geometrií, ktoré dokáže odlievanie, plus funkcie, ktoré odlievanie nedokáže -, ako sú hlboké slepé otvory, ostré vnútorné rohy a presné závitové otvory. Kompromisom je objem: odlievanie má vysoké náklady na nástroje, ale nízke náklady na diel-pri veľkých objemoch. CNC má nízke náklady na nastavenie, ale vyššie-náklady na diel. Pre objemy menšie ako niekoľko tisíc kusov je CNC zvyčajne hospodárnejšie. Okrem toho bod zlomu-závisí od zložitosti dielu a materiálu.
