CNC obrábanie kovových dielov pre zdravotnícke zariadenia: Čo znamená regulačný posun v roku 2026 pre váš zoznam dodávateľov
Kryt chirurgického nástroja prechádza rozmerovou kontrolou. Certifikát materiálu je v evidencii. Obchod odosiela načas. O šesť mesiacov neskôr sa o to postará váš OEM zákazník, pretože dodávateľ obrábania nedokázal vytvoriť záznam o histórii zariadenia, ktorý by vysledoval konkrétnu tyčinku späť k certifikátu suroviny. Žiadny záznam, žiadna sledovateľnosť, žiadna zhoda. Celá dávka sa dostane do karantény - nie preto, že by diely nevyhovovali špecifikáciám, ale preto, že neexistovali dokumenty.
Toto nie je okrajový prípad. Je to jeden z najbežnejších spôsobov, ako dodávateľské reťazce zdravotníckych pomôcok zlyhávajú pri audite. A je to najjasnejšia ilustrácia toho, čo oddeľujeCNC obrábanie komponentov zdravotníckych zariadenízo všeobecného priemyselného obrábania: dokumentácia je súčasťou produktu. Súčiastka, ktorá sa obrába správne, ale nie je možné ju vysledovať, je z regulačného hľadiska nezhodná súčiastka.

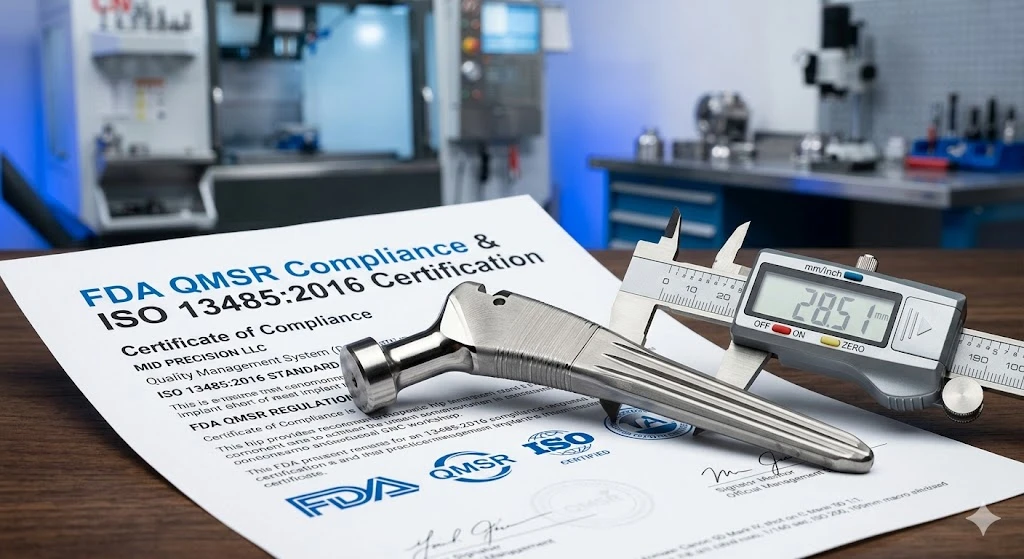

Od 2. februára 2026 nadobudlo účinnosť nové nariadenie FDA o systéme manažérstva kvality (QMSR), ktoré formálne začleňuje normu ISO 13485:2016 do 21 CFR časť 820. To znamená, že každý dodávateľ vo vašom reťazci obsluhujúci zariadenia regulované FDA- teraz funguje v rámci regulačného rámca, ktorý si výslovne nevyžaduje účasť na riadení rizík, dokumentáciu procesu, dokumentáciu a správnu dimenziu, {{7} Ak váš aktuálnyDodávateľ CNC obrábania ISO 13485bola kvalifikovaná podľa starého režimu QSR a neaktualizovala svoje systémy, táto kvalifikácia už nemusí byť predmetom auditu.
Prečo je lekárske CNC obrábanie úplne iná disciplína
Požiadavky na toleranciu na medicínske komponenty sú často prísne -, ale samotné tolerancie tento priestor nedefinujú. Letectvo tiež vyžaduje prísne tolerancie. To, čo robí obrábanie zdravotníckych pomôcok odlišným, je kombinácia požiadaviek na biokompatibilitu, sledovateľnosť{3}}úrovne šarže, validácia procesov a regulačná dokumentácia, ktorá prebieha paralelne s každou operáciou obrábania.
Puzdro implantátu opracované s presnosťou ± 0,005 mm z -certifikovanej 316-litrovej tyče nie je súčasťou lekárskej-triedy. Vedenie chirurgickej vŕtačky s dokonalou geometriou, ale bez prvej správy o kontrole-výrobku, ktorá by bola spojená s výrobnou šaržou, nie je súčasťou regulovaného produktu. Opracovanie je potrebné, ale nie dostatočné. Systém za obrábaním je to, čo kvalifikuje diel.
To je tiež dôvod, prečo otázka "máte ISO 13485?" je nesprávna prvá otázka na položenie potenciáluDodávateľ CNC obrábania ISO 13485. Správna otázka znie: "Ukážte mi vzorový záznam histórie zariadenia z nedávnej série medicínskej výroby." Odpoveď vám povie, či certifikát odzrkadľuje fungujúci systém kvality alebo dokument, ktorý prešiel certifikačným auditom a odvtedy sa ho nikto nedotkol.

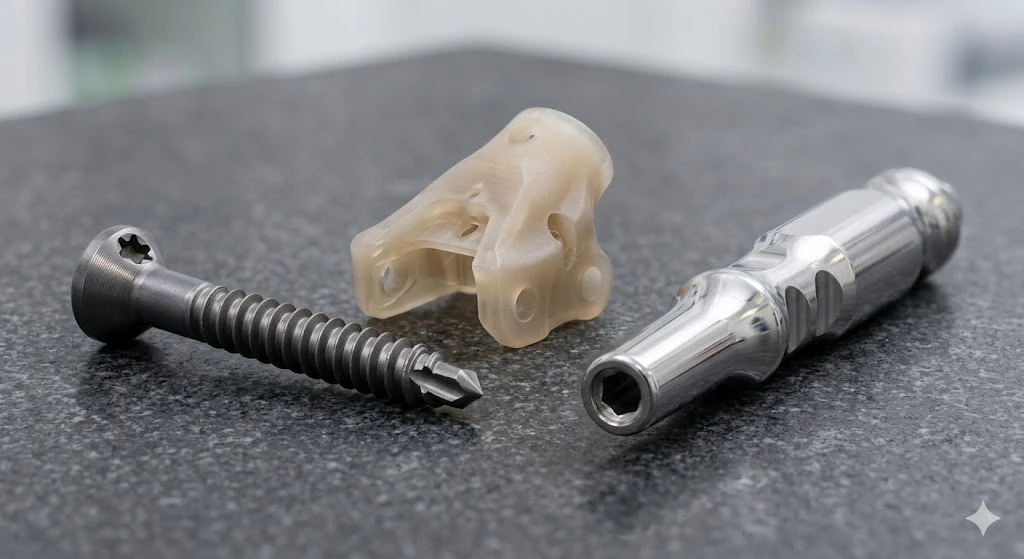

Typické medicínske diely a obrábacie výzvy za nimi
| Typ komponentu | Materiál | Výzva na obrábanie kľúčov |
|---|---|---|
| Telo ortopedického implantátu (bedrový driek, tibiálna miska) | Ti-6Al-4V, CoCrMo | Nízka tepelná vodivosť titánu spôsobuje hromadenie tepla; opotrebovanie nástroja je rýchle; kritická vzdialenosť triesok na hlbokých prvkoch |
| Rukoväť chirurgického nástroja | 17-4PH nerez, 316L | Pracovné kalenie na 316L vyžaduje ostré nástroje a kontrolované rýchlosti posuvu; špecifikácia povrchovej úpravy pre kompatibilitu sterilizácie |
| Skrutka implantátu / upevňovací prvok na fixáciu kosti | Ti-6Al-4V, trieda 23 | Presnosť tvaru závitu a povrchová úprava na polomere koreňa; Švajčiarske sústruženie pre konzistenciu malého-priemeru |
| Kryt komponentu endoskopu | 6061-T6 hliník, PEEK | Tenké steny náchylné na deformáciu; PEEK vyžaduje suché rezanie s-nástrojom s pozitívnym sklonom |
| Zubný pilier | Titánová trieda 4 | Menej ako 0,01 mm tolerancia lícovania na spojovacom rozhraní; Pre zložené uhly sa vyžaduje 5 osí |
| Podvozok diagnostického prístroja | 6061-T6, 303 nerez | komplexná geometria viacerých plôch; Popisky GD&T na združených povrchoch vyžadujú obrábanie s jedným{1}}nastavením |
| Komponent zariadenia na podanie liečiva | Nerez 316L | Biokompatibilita povrchovej úpravy; pripravenosť na elektroleštenie po obrábaní |
Titánová výzva sa oplatí rozšíriť. Ti-6Al-4V je dominantným materiálom implantátu z dôvodu - pomeru pevnosti-k-hmotnosti, kompatibility s osseointegráciou a odolnosti voči korózii. Obrába však približne tretinovou{10}}rýchlosťou nehrdzavejúcej ocele, generuje extrémne teplo v zóne rezu a ak nástroj zotrváva, opracúva sa. Obchod, ktorý používa titán správne, beží pomalšie, častejšie mení nástroje a aktívne monitoruje teplotu počas procesu. Obchod, ktorý ponúka komponenty titánových implantátov za rovnakú cenu ako nerezové práce, to buď nespustil seriózne, alebo to neplánuje spustiť správne.
Materiály pre lekárske CNC obrábané kovové diely
Nie každý kov, ktorý spĺňa rozmerové špecifikácie, je vhodný na lekárske použitie. Biokompatibilita, sterilizačná kompatibilita a odolnosť proti korózii v biologickom prostredí obmedzujú výber materiálu.
| Materiál | Biokompatibilita | Kompatibilné so sterilizáciou | Typické lekárske použitie | Poznámka k obrábaniu kľúčov |
|---|---|---|---|---|
| Ti-6Al-4V ELI (trieda 23) | Výborne | Áno (všetky metódy) | Ložiskové implantáty{0}, chrbticový hardvér | Nízke otáčky, ostré nástroje, vysoký prietok chladiacej kvapaliny |
| Nerezová oceľ 316L | Dobre | Áno (všetky metódy) | Chirurgické nástroje, kryty, armatúry | Práca-stvrdne; ostré nástroje, kontrolované posuvy |
| 17-4PH Nerez (H900) | Dobre | áno | Rukoväte nástrojov, konštrukčné prvky | Starnutím-vytvrdnite pred dokončením obrábania kvôli stabilite |
| CoCrMo (ASTM F75) | Výborne | áno | Kĺbové povrchy implantátov | Extrémne abrazívne; vyžaduje sa prémiové náradie |
| PEEK | Výborne | Áno (autokláv) | Skúšobné implantáty, komponenty nástrojov | Uprednostňuje sa suché rezanie; pozitívne rake nástroje |
| 6061-T6 hliník | Obmedzené (nie-implantáty) | áno | Diagnostické kryty, bez{0}}kontaktné komponenty | Jednoduché opracovanie; nie na implantovateľné použitie |
Jeden detail, ktorý je dôležitý vo fáze kreslenia:lekárske CNC obrábané kovové dielyvyžadujú materiálové certifikáty podľa špecifických noriem, nie len všeobecné označenie zliatiny. "316L nerez" na potlači nestačí pre regulovaný produkt. Certifikát musí odkazovať na ASTM A276, ASTM F138 (trieda implantátu) alebo ekvivalent a tento špecifický certifikát musí byť prepojený s výrobnou šaržou v zázname o histórii zariadenia. Ak váš dodávateľ nevie vysvetliť rozdiel medzi ASTM A276 a F138 316L, nevykonával prácu so zdravotníckymi pomôckami na úrovni, ktorá by prešla kontrolou FDA.
Požiadavky na súlad a ako ich spĺňa kvalifikovaný dodávateľ
| Regulačná požiadavka | Čo to vlastne vyžaduje | Ako to MID Precision spĺňa |
|---|---|---|
| Certifikácia ISO 13485:2016 | Dokumentovaný QMS pokrývajúci kontrolu dizajnu, riadenie rizík, validáciu procesov, CAPA | certifikovaný QMS; rozsah zahŕňa presne opracované komponenty pre lekárske zariadenia |
| FDA QMSR (21 CFR časť 820, účinná vo februári 2026) | zarovnanie ISO 13485; validácia procesov; podpora súboru histórie dizajnu | QMS aktualizovaný na postupy zosúladené-QMSR; DHR vyrobené na výrobnú dávku |

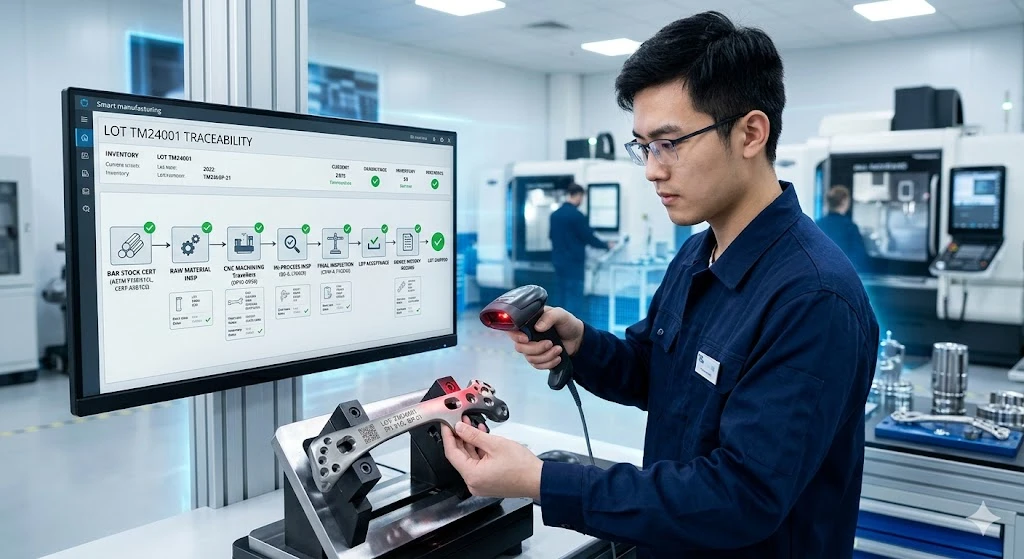

| Vysledovateľnosť materiálu | Certifikát suroviny viazaný na konkrétnu výrobnú dávku až po konečnú kontrolu | Potvrdenie o sklade → pracovný cestujúci → správa CMM → prepravná dokumentácia, všetko prepojené číslom šarže |
| Kontrola prvého článku (FAI) | Rozmerová správa proti všetkým tlačovým popisom, podpísaná kvalitou | Plný balónový výkres + správa CMM ako štandardná dodávka pri prvých článkoch |
| dokumentácia CAPA | Zdokumentované nápravné opatrenie s analýzou základnej príčiny a overením účinnosti | Udržiavané záznamy CAPA vo formáte 8D-; k dispozícii pre zákaznícky audit |
| Certifikáty biokompatibilného materiálu | ASTM F138 / ISO 5832 alebo ekvivalent pre implantáty-kontaktné materiály | zdravotné-certifikáty materiálu špecifikované pri zadávaní objednávky; kópie sú súčasťou zásielky |
| Overenie procesu (IQ/OQ/PQ) | Dôkaz, že proces obrábania neustále produkuje vyhovujúci výstup | Údaje o spôsobilosti procesov (Cpk) dostupné pre kritické funkcie pre overené výrobné úlohy |
Otázka, ktorú položí skúsený technik obstarávania zdravotníckych pomôcok, ktorá oddeľuje skutočných dodávateľov od papierových-kvalifikovaných:„Môžete poskytnúť záznam o histórii zariadenia pre vašich posledných päť výrobných sérií porovnateľnej časti s certifikátom suroviny, záznamami o kontrole procesu a záverečnou správou CMM, ktoré sa dajú vysledovať k jedinému číslu šarže?“
Dodávateľ s fungujúcim systémom odpovedá áno a dokáže stiahnuť evidenciu za hodinu. Dodávateľ, ktorého certifikát ISO 13485 existuje predovšetkým na marketingové účely, sa vás opýta, čo je DHR, alebo vám ponúkne jeho vytvorenie dodatočne.
Čo robí presnosť MID - a čo nerobí - pri práci so zdravotníckymi pomôckami
ObrábameCNC obrábanie komponentov zdravotníckych zariadenív niekoľkých kategóriách: kryty a rukoväte chirurgických nástrojov, konštrukčné komponenty diagnostických zariadení, priľahlé upínacie a skúšobné komponenty implantátov a presné diely na mieru pre zákazníkov OEM zdravotníckych zariadení v USA, EÚ a Japonsku.

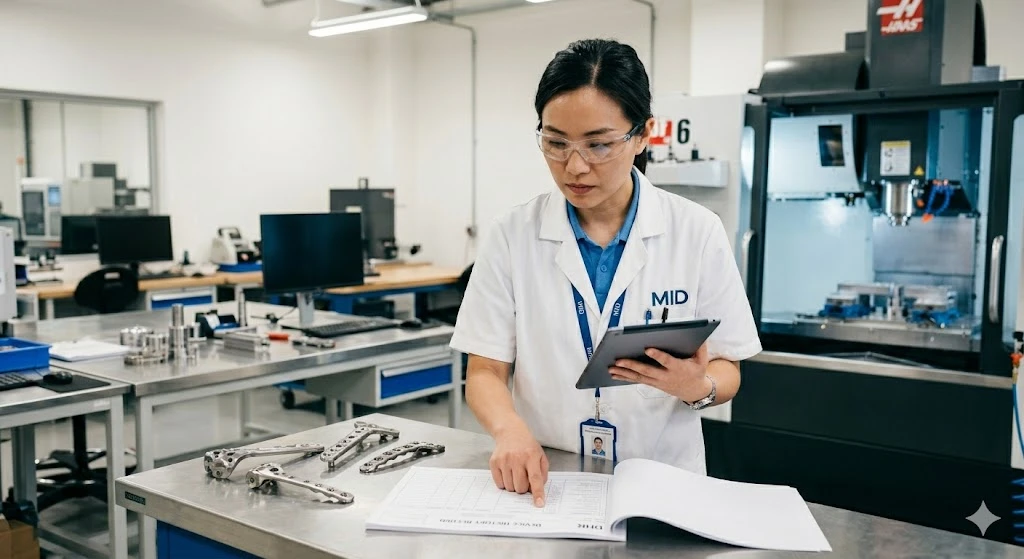

Náš systém kvality, ktorý je v súlade s normou ISO 13485-, vytvára záznamy o histórii zariadenia ako štandardný produkt pre všetky lekárske výrobné práce - nie na požiadanie. Každá lekárska práca v MID prebieha s pracovníkom, ktorý prepája certifikáciu surovín so záznamami o kontrole v-procese s konečnou správou CMM pod jedným číslom šarže. Balíčky prvého článku obsahujú plne rozvinutý nákres oproti správe CMM. Záznamy CAPA sú udržiavané a dostupné pre zákaznícky audit.

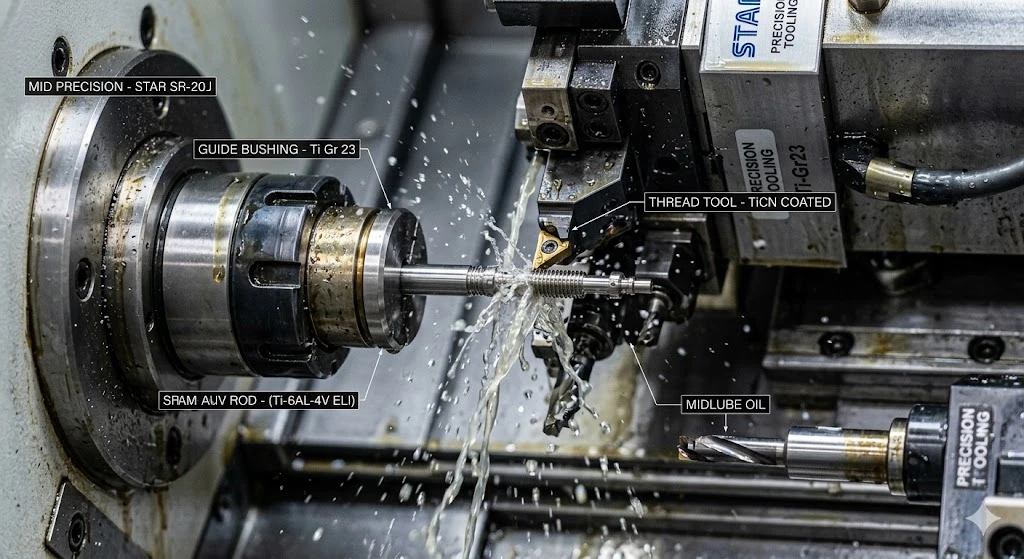

nášpresné CNC obrábanieschopnosť pokrýva 3-osové, 4-osové a 5-osové frézovanie, CNC sústruženie a švajčiarske CNC sústruženie pre presné súčiastky s malým priemerom. Držíme ±0,002 mm na kvalifikačných prvkoch a Ra 0,02 µm na povrchovej úprave. Sortiment materiálov pre lekárske práce zahŕňa Ti-6Al-4V ELI (trieda 23), 316L až ASTM F138, 17-4PH, CoCrMo, PEEK a 6061-T6 pre neimplantačné aplikácie.
Kde si načrtneme vlastnú hranicu: neobrábame finálne implantovateľné zariadenia, ktoré si vyžadujú montáž v čistých priestoroch alebo sterilizáciu ako súčasť našej pôsobnosti. Obrábame komponenty; konečná montáž a sterilné balenie zostáva u výrobcu OEM alebo jeho určeného partnera pre čisté priestory. Uvádzame tiež, že náš rozsah pôsobnosti normy ISO 13485 sa vzťahuje na opracované komponenty -, nie na úplnú výrobu zariadení. Ak vaša kvalifikácia vyžaduje dodávateľa s úplným rozsahom výroby zariadení pod číslom 13485, je to mimo našej ponuky a my vám to povieme skôr, ako sa budete kvalifikovať.
PreCNC obrábané kovové diely lekárskej kvalityktoré vyžadujú plnú sledovateľnosť DHR, balíky FAI a -systémy kvality schopné CAPA - a tam, kde sú obrábané komponenty dodané vášmu montážnemu alebo inšpekčnému tímu -, vyhovíme a dokážeme to preukázať záznamami, nie nárokmi.
Požiadajte o vyhlásenie o spôsobilostišpecifické pre obrábanie zdravotníckych pomôcok - vám do jedného pracovného dňa pošleme náš certifikát ISO 13485, definíciu rozsahu, vzorovú štruktúru DHR a vzorový balík FAI z porovnateľnej zákazky.
Ak ste pripravení pohnúť sa vpred,pošlite svoju NDA a kresbunášmu inžinierskemu tímu. Pred zverejnením cenovej ponuky kontrolujeme lekárske RFQ so spätnou väzbou DFM vrátane - popisov tolerancie, úplnosti špecifikácií materiálu a akýchkoľvek funkcií, ktoré by mohli ovplyvniť dokumentáciu o zhode -.
FAQ
Otázka: Náš OEM zákazník vyžaduje súlad s FDA QMSR od všetkých dodávateľov úrovne 2. Pokrýva to teraz ISO 13485?
Od 2. februára 2026 áno - QMSR úradu FDA formálne zahŕňa normu ISO 13485:2016 formou odkazu, čo znamená, že základom dodržiavania QMSR je súčasná certifikácia ISO 13485. Samotná certifikácia však nestačí. Kvalifikačný audit vášho OEM zákazníka sa tiež zameria na záznamy o validácii procesov, históriu CAPA a na to, či je systém kvality vášho dodávateľa aktívne udržiavaný v porovnaní s práve certifikovaným. Požiadajte ktoréhokoľvek kandidáta na dodávateľa o jeho poslednú správu o internom audite a najnovšiu uzávierku CAPA - tieto dokumenty ukazujú, či je systém aktívny.
Otázka: Potrebujeme diely Ti-6Al-4V ELI (stupeň 23) s certifikátmi materiálu ASTM F136. Môžete získať zdroj a certifikovať tento štandard konkrétne?
áno. Pri zadávaní objednávky na lekárske práce špecifikujeme ASTM F136-v súlade s Ti-6Al-4V ELI a od našich dodávateľov materiálov vyžadujeme certifikáty na frézovanie podľa tohto štandardu. Certifikát je súčasťou balenia DHR pri každej zásielke. Ak váš výtlačok odkazuje na iný titánový štandard pre implantáty – napríklad ISO 5832-3 – potvrďte konkrétnu revíziu pri zadávaní objednávky a my vám ju poskytneme.
Otázka: Aký je rozdiel medzi ISO 9001 a ISO 13485 pre dodávateľa obrábania, prakticky povedané?
ISO 9001 je všeobecná norma riadenia kvality zameraná na spokojnosť zákazníkov a zlepšovanie procesov. ISO 13485 je špeciálne navrhnutá pre dodávateľské reťazce zdravotníckych pomôcok a pridáva požiadavky, ktoré 9001 nepokrýva: riadenie rizík integrované do realizácie produktu (prepojené s ISO 14971), explicitné požiadavky na validáciu procesov, záznamy o histórii zariadení a súlad s predpismi ako explicitný výstup systému kvality. Dodávateľ iba s ISO 9001 má systém kvality. Dodávateľ s ISO 13485 má systém kvality vytvorený pre regulačné požiadavky, ktorým bude vaše zariadenie čeliť. Pre akýkoľvek komponent, ktorý sa dostane do zariadenia -regulovaného FDA alebo zariadenia s označením CE{11}}, nie je samotné číslo 9001 adekvátnou kvalifikáciou dodávateľa.
Otázka: Ako riešite nezhodu zistenú pri našej prichádzajúcej kontrole po odoslaní?
Na našej strane otvárame formálny záznam CAPA, ktorý zahŕňa analýzu základnej príčiny, opatrenia na zamedzenie, nápravné opatrenia a overenie účinnosti pred uzavretím CAPA. Do piatich pracovných dní od oznámenia NCR vám pošleme správu vo formáte 8D-, pričom do 24 hodín bude potvrdené predbežné obmedzenie. Pre každú predmetnú položku držíme naše zadržané vzorky až do vášho rozhodnutia o dispozícií. Náhradné diely, ak sú potrebné, majú prioritu prostredníctvom nášho plánovacieho systému. Záznam CAPA je k dispozícii pre váš súbor auditu dodávateľa.
