Materiály na CNC obrábanie: Ako váš výber materiálu ovplyvňuje tolerancie, životnosť nástroja a náklady na súčiastky
Zadali ste 6061-T6, nakreslili ste 0,6 mm stenu na dno vrecka a označili ste rovinnosť na 0,05 mm. DFM sa vracia:potrebné uvoľnenie stresu pred cieľom; stena sa môže po uvoľnení svorky pohnúť.Materiál nespôsobil tieto problémy sám,-ale stanovil hraničné podmienky, vďaka ktorým boli nevyhnutné.
To je čocnc obrábacie materiályvýber v skutočnosti je: nevyberáte si hárok so špecifikáciami, vyberáte si súbor obmedzení, ktorý sleduje diel počas každého nastavenia, každej výmeny nástroja a každého riadku v inšpekčnej správe. Urobte to včas a súčiastka sa takmer sama obrobí. Pomýlite sa a meníte cenu v polovici-spustenia.
Takto uvažujeme o výbere materiálu priPresnosť MID-v rámci hliníkových zliatin, titánových tried, nerezových rodín a technických plastov, ktoré sa denne pohybujú v našom obchode.
Päť rodín CNC obrábacích materiálov inžinierov siaha po prvom

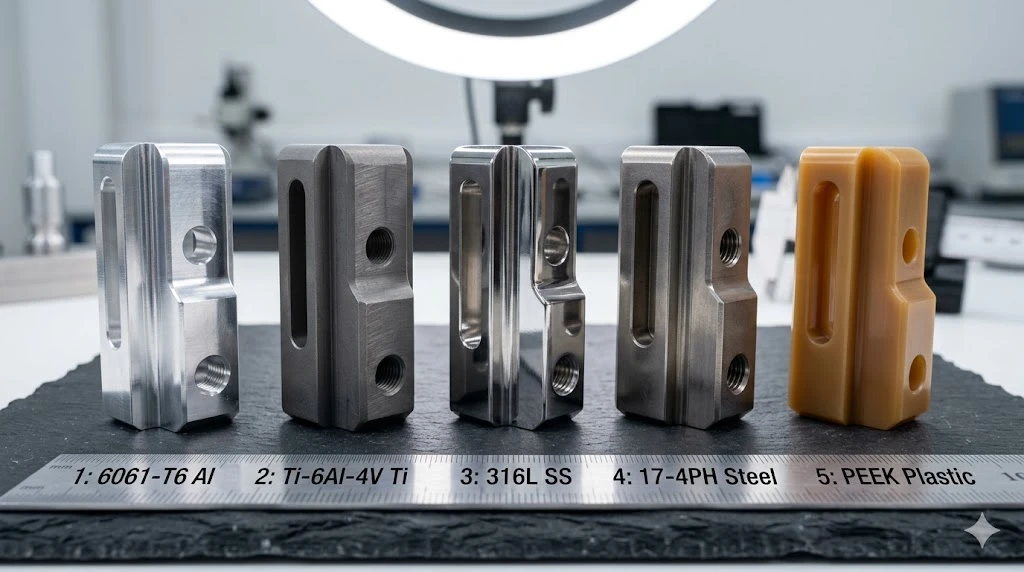

Hodnotenia obrobiteľnosti existujú v spektre a rovnako aj náklady. Nižšie uvedená tabuľka mapuje rodiny, ktoré najčastejšie obrábame, oproti premenným, na ktorých záleží na vašom výkrese.
| Materiál | Index obrobiteľnosti | Tolerančná podlaha (frézovanie) | Ra Dosiahnuteľné | Relatívne opotrebovanie nástroja | Typické sektory |
|---|---|---|---|---|---|
| Al 6061-T6 | ~100% | ±0,005 mm (±0,002 mm s otvorom prípravku) | 0,4 µm (0,1 µm lietajúci-rez) | Nízka | Polovodiče, priemyselná automatizácia |
| Al 7075-T651 | ~70% | ±0,005 mm | 0.4µm | Nízka – Stredná | Letecké rámy, nosné-ramená |
| Ti-6Al-4V Gr.5 | ~22% | ±0,008 mm (±0,005 mm so starostlivosťou) | 0,8 µm (možné 0,4 µm) | Vysoká | Aeroštrukturálne, lekárske implantáty |
| 316L Nerez | ~45% | ±0,008 mm | 0.4µm | Stredná – vysoká | Rozvody tekutín, chirurgické nástroje |
| 17-4PH H900 | ~38% | ±0,008 mm | 0.4µm | Vysoká | Letecké armatúry, vysokopevnostné-hriadele |
| PEEK | ~75% | ±0,02 mm (v závislosti-od vlhkosti) | 0.8µm | Nízka | Lekárske, polovodičové, chemické |
Index obrobiteľnosti vzťahujúci sa na 160 HB free-obrábacej ocele=100%.
Jeden rozdiel, ktorý tabuľka neukazuje: „dosiahnuteľné“ a „opakovateľné v rámci šarže“ nie sú rovnaké číslo. Zasiahnutie ±0,002 mm na jeden hliníkový diel je v správnom prostredí jednoduché. Držanie na 80 kusoch so štandardným upínaním a kolísaním okolitej teploty je problémom návrhu procesu, nie medzerou v schopnostiach.
CNC obrábanie hliníka a titánu: kde obchod-v skutočnosti žije
Najčastejšievýber materiálu na cnc obrábanierozhodnutie, ktoré vidíme od zákazníkov v oblasti letectva a medicíny, je toto. Inžinieri inštinktívne porovnávajú hodnoty pevnosti v ťahu, ale tam nie je rozdiel v nákladoch.
CNC obrábanie hliníka vs titánuzávisí od troch prepojených faktorov: rýchlosti rezania, tepelného manažmentu a stratégie zapojenia nástroja.
S 6061-T6 alebo 7075-T651 máte otáčky vretena vyššie ako 10 000 ot./min., prijímate agresívne radiálne zábery a rýchlo prepláchnete triesky vzduchom alebo chladiacou kvapalinou. Materiál nezadržiava teplo v zóne rezu.
S Ti-6Al-4V to robíte naopak. Povrchová rýchlosť sa zvyčajne pohybuje medzi 40 – 80 m/min, čo je približne jedna pätina toho, čo by ste zabehli na 6061. Dôvodom nie je samotná tvrdosť; je to tepelná vodivosť. Titán vedie teplo pri približne 7 W/m·K oproti 167 W/m·K hliníka. Teplo zostáva na reznej hrane, nie v trieske. To rýchlo degraduje karbid, ak sú vaše parametre alebo tlak chladiacej kvapaliny nesprávne kalibrované.
Tu je návod, ako nastavujeme rozhodnutie o trochoidálnom verzus ponornom-frézovaní pri operáciách vrecovania-volania úsudku, ktoré sa zriedka objavuje v technických špecifikáciách, ale priamo ovplyvňuje čas cyklu a životnosť nástroja na náročnýchcnc obrábacie materiály:

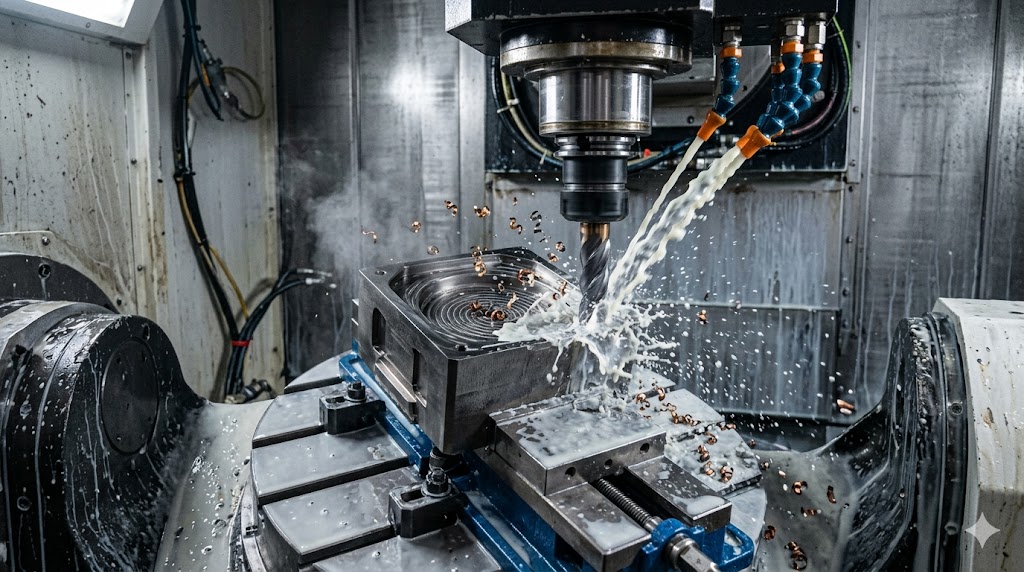

Trochoidálne (vysoko{0}}účinné) frézovanieje preferovaný pre titánové vrecká širšie ako ~15 mm. Radiálny záber prebieha pri 10 – 15 % priemeru nástroja s vysokou axiálnou hĺbkou a 60+ bar zaplaveným chladivom. Konzistentný oblúk záberu zabraňuje odieraniu a vytváraniu{6}}hranu, ktoré zabíja karbidové doštičky.
Ponorné frézovanieprevezme, keď pomer hĺbky vrecka-k{1}}šírke prekročí približne 3:1 alebo keď tuhosť dielu nie je dostatočná. Axiálne rezné sily sú nižšie ako radiálne-to je dôležité, keď máte hĺbku 40 mm a súčiastka sa už v upínacom prostriedku vychyľuje.
Pre vaševýber materiálu na cnc obrábanie: ak titánový prvok kombinuje vrecká hlbšie ako 25 mm so stenami tenšími ako 3 mm, označte ho pred zmrazením dizajnu. Tieto kombinácie vyžadujú resekvenčné operácie a prechodné kroky na zmiernenie stresu, ktoré nie sú viditeľné v štandardnom odhade doby cyklu.

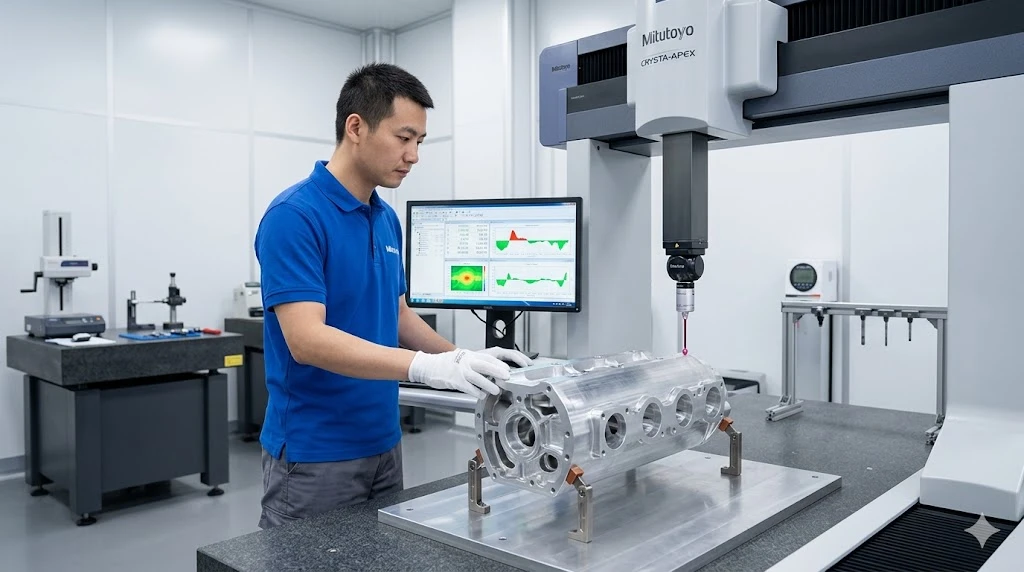

Schopnosť tolerancie podľa materiálu: Čo čísla skutočne znamenajú
| Typ nastavenia | Al 6061/7075 | Ti-6Al-4V | 316L / 17-4PH |
|---|---|---|---|
| Štandardné frézovanie, jednoduché nastavenie | ±0,010 mm | ±0,015 mm | ±0,012 mm |
| 5-osový s presným upínaním | ±0,005 mm | ±0,008 mm | ±0,008 mm |
| Kritické otvory (vyvrtávanie/vystružovanie) | ±0,003 mm | ±0,005 mm | ±0,005 mm |
| Presné operácie (švajčiarske-zákruty, súradnicové vŕtanie) | ±0,002 mm | ±0,003 mm | ±0,003 mm |
| Zemné plochy | ±0,001 mm | ±0,002 mm | ±0,001 mm |
Prekvapenie pre mnohých dizajnérov:na hliník je ťažšie dodržať prísne tolerancie, ako naznačuje jeho hodnotenie obrobiteľnosti, pretože obrába tak rýchlo a tak voľne sa rozširuje. CTE hliníka sa pohybuje okolo 23,6 µm/m·K. Na 100 mm diele s 10-stupňovým výkyvom okolia počas dlhej prevádzky je to približne 24 µm rozmerový posun-už 5× tolerancia ±0,005 mm od samotnej teploty.
Náš štandardný pracovný postup pre hliníkové diely užšie ako ±0,005 mm: hrubý → stabilizácia teploty (20–30 minút v kontrolovanej zóne) → polo-dokončenie → opätovná stabilizácia → konečná úprava. Toto zadržanie medzi hrubým a polo{5}}dokončením je miesto, kde sa začína uvoľňovať zvyškové napätie z predchádzajúceho valcovania plechu. Preskočte to pod časovým tlakom a získate súčiastku, ktorá meria správne na CMM, potom vyskočí z tolerancie hodinu po vychladnutí.
Tento stabilizačný krok medzi hrubým a polo{0}}dokončením-nie reznými parametrami-je najčastejšou hlavnou príčinou prepracovania hliníka pri práci s prísnou-toleranciou.
Pre dlhé štíhle hriadele s L/D > 20 z nehrdzavejúcej ocele alebo titánu vedú naše švajčiarske -bunky sústruženie vodiace puzdro bezprostredne za reznou zónou, pričom hlavné vreteno a sled{2}} sú vzájomne koordinované s presnosťou 0,005 mm. Bez nastaveného vzťahu sa súčiastka ohne v nepodporovanom rozpätí pod rezným tlakom a stratíte zaoblenie a valcovitosť skôr, ako budete v polovici dĺžky.
CNC obrábanie nehrdzavejúcej ocele: povrchová úprava a správa nástrojov

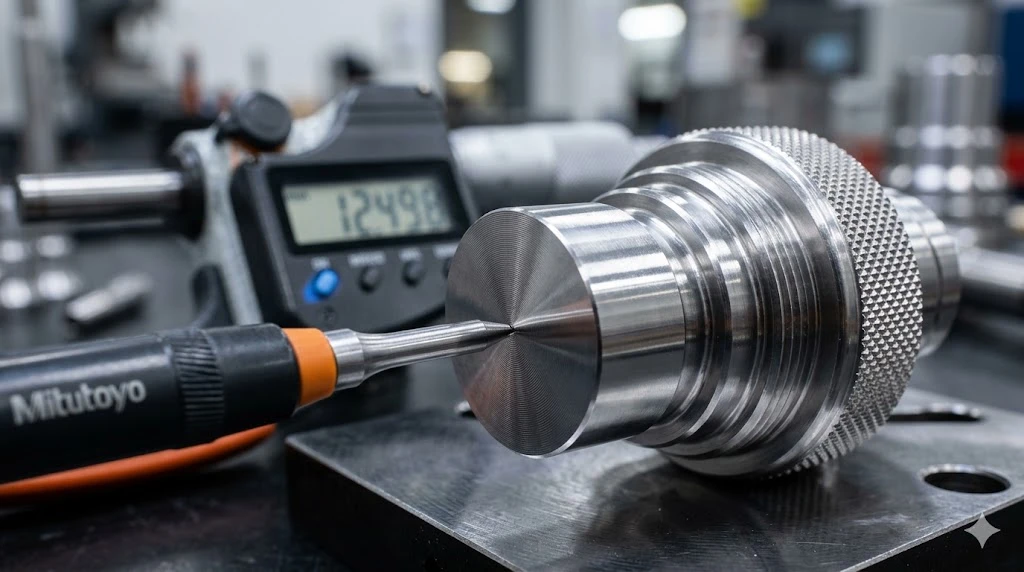

Nerezová povrchová úprava cnc opracovanímpožiadavky často diktujú postupnosť procesu viac, než sú rozmerové tolerancie. 316L chirurgické nástroje nesú Ra Menšie alebo rovné 0,4 µm s nulovými-kritériami otrepov. 17-4Pletecké tvarovky PH vyžadujú prísne tolerancieašpecifická povrchová štruktúra na podporu adhézie PVD alebo tvrdého eloxu.
Správanie, ktoré sťažuje nehrdzavejúcu oceľ, je mechanické vytvrdzovanie{0}}L sa rýchlo vytvrdzuje, ak sa nástroj zotrváva, rýchlosť posuvu klesne pod prahovú hodnotu alebo je doštička opotrebovaná. Akonáhle povrch stvrdne, následné prechody zapoja materiál s vyššou tvrdosťou, ako ste začali. Toto prechádza do zlomenia nástroja a apovrchová úprava cnc opracovaním nerezto je takmer nemožné obnoviť bez pridania neplánovaného prechodu.
Naše procesné kontroly pre nerezové presné komponenty:
Udržujte kladný sklon na dokončovacích doštičkách-záporný sklon na opotrebovaných nástrojoch spôsobuje trenie pred rezaním. Nikdy nezastavujte rotujúci nástroj v kontakte s nerezovým povrchom. Na dokončovacie priechody použite submikrónový karbid potiahnutý PVD-; bez povrchovej úpravy pre hrubé na 17-4PH H900, aby sa zachovala geometria hrán. V prípade Ra menšieho alebo rovného 0,2 µm pridajte axiálnu hĺbku menšej alebo rovnajúcej sa 0,05 mm s preplachom chladiacej kvapaliny.
Jedna následná závislosť, ktorú stojí za to sledovať: mnoho medicínskych nerezových komponentov prechádza po obrábaní na elektrolytické leštenie. Ak je povrch predbežného{1}}EP nad Ra 0,8 µm, elektrolytické leštenie ho zvyčajne neprivedie na špecifikáciu Ra 0,1 µm-chémia odstraňuje materiál rovnomerne, nevypĺňa vrcholy. Thepovrchová úprava cnc opracovaním nerezmusí byť blízko predtým, ako diel opustí stroj.
Čo recenzie DFM nezachytia, že materiálové listy nie
Materiálové listy vám povedia, o aký materiál ideje. Kontrola DFM vám povie, čo sa stane, keď sa ju pokúsite orezať do vašej špecifickej geometrie s vašimi špecifickými popismi.
oPresnosť MID, materiál je prvým filtrom pri každej kontrole súboru STEP-, ale vždy sa číta spolu s geometriou a tolerančným zásobníkom. Vývrt s tesnou{2}}toleranciou v hliníku je rutinou. Ten istý vývrt s 0,8 mm stenou na jednej strane predstavuje iný problém upevnenia a poradia.
Najčastejšie sa vyskytujúce príznaky DFMcnc obrábacie materiály:
Polomery rohov poddimenzované pre hĺbku vrecka.10 mm hlboká kapsa s 0,3 mm vnútorným polomerom vyžaduje nástroj s priemerom menším ako 0,6 mm. Tieto nástroje bežia pomaly, ľahko sa lámu a pridávajú čas cyklu neúmerne k ploche vrecka. Zväčšenie na R1mm-alebo prispôsobenie polomeru na 55–65 % hĺbky vrecka-výrazne znižuje náklady na nástroje. Ak existuje polomer iba na uvoľnenie, otvorte ho.
Hrúbka steny nezodpovedá tuhosti materiálu.Modul titánu (≈114 GPa) dáva tenším stenám väčšiu odolnosť voči vychýleniu-reznej sily ako 6061 (≈69 GPa). Ale tepelné správanie titánu stále obmedzuje, ako agresívne môžete tlačiť nástroj blízko tenkej steny. Tieto dva faktory sa jednoducho nezrušia.
Hĺbka závitu nie je prispôsobená objemovej pevnosti.1,5× menovitý priemer je štandardne predvolený. V PEEK alebo mäkkom hliníku je 2× lacné poistenie proti vytiahnutiu-, ktoré v čase cyklu nestojí takmer nič.

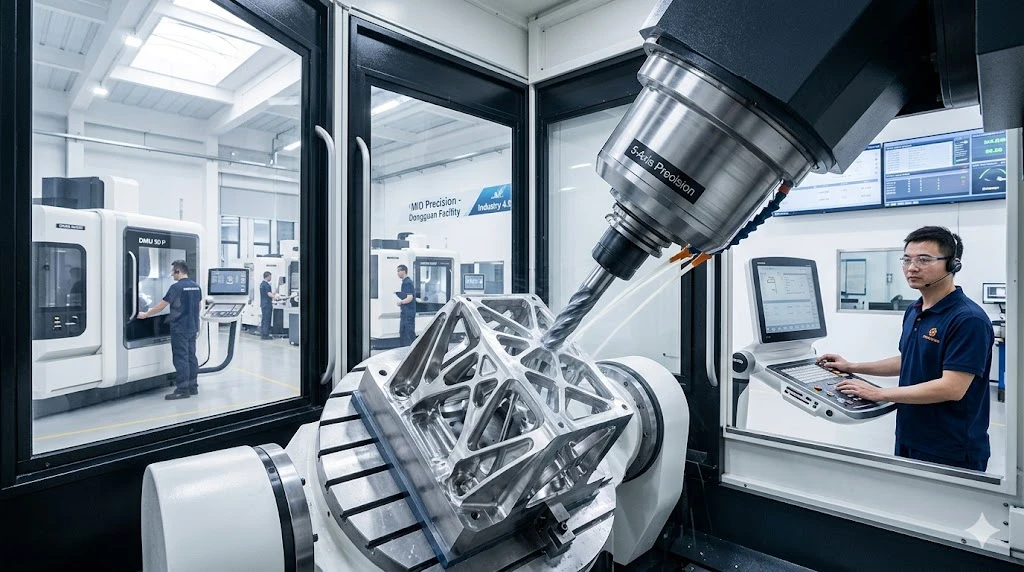

5-osové obrábanieeliminuje nastavenia, ktoré by vás inak nútili robiť kompromisy v geometrii. Funkcie neprístupné z 3-orientácií osí sú často zbytočne prepracované-zjednodušené polomery, odstránené podrezania, pridané deliace čiary. Pošlite nám KROK pred zjednodušením dielu.
FAQ
Aký polomer rohu by som mal použiť, aby boli náklady na nástroje primerané?
Zacieľte vnútorné polomery na 55 % alebo väčšiu hĺbku kapsy, alebo zaklapnite na štandardné veľkosti stopkových fréz (R0,5, R1, R2, R3, R4, R5, R6 mm). Pod R0,5 mm v akomkoľvekcnc obrábací materiáltvrdší ako hliník, nachádzate sa v oblasti mikro{0}}nástrojov-oddelené nastavenie, nižšie rýchlosti, špecializovaná kontrola. Táto skoková zmena nákladov je neúmerná ploche, ktorá sa má kosiť. Ak je tesný polomer pre vôľu a nefunkčný, zmeňte ho.
Dokážete udržať ±0,005 mm na 100 mm hliníkovej časti bez brúsenia?
Áno, s teplotne{0}}stabilizovaným hrubovaním, správnym dizajnom prípravku a stabilizačnou sekvenciou opísanou vyššie. Brúsenie nie je potrebné pre väčšinu ±0,005 mm hliníkových prác. Pod ±0,003 mm na kritických povrchoch pridávame vodiaci-vývrt alebo presný-vyvrtávanie. Pod ±0,001 mm vstupuje do procesu brúsenie.
Je 7075-T651 vždy lepšou voľbou ako 6061-T6 pre diely s kritickou pevnosťou?
Nie automaticky. 7075 má vyššiu pevnosť v ťahu, ale nižšiu odolnosť proti korózii, eloxuje menej rovnomerne a vo všeobecnosti sa nedá zvárať. Pre diely kombinujúce úzke tolerancie, tvrdé eloxovanie a následné zváranie zostavy je 6061-T6 často tou správnouvýber materiálu na cnc obrábanieaj keď je FEA marginálna,-náraz hrúbky steny stojí menej ako zlyhanie priľnavosti náteru v teréne.
Aká je minimálna hrúbka steny, ktorú môžete spoľahlivo opracovať v Ti-6Al-4V?
Vo výrobnom leteckom priemysle je možné dosiahnuť 0,8 mm steny z Ti-6Al-4Vpresné CNC obrábaniekeď konštrukcia upínadla počíta s vibráciami a dráha nástroja má nízky radiálny záber. Pod 0,5 mm sa tepelná vodivosť titánu stáva aktívnym problémom-teplo sa hromadí na stene, stena sa prehýba a rozmerová stabilita sa narúša cez rez. Ak sa váš návrh zameriava na titánové steny menšie ako 0,5 mm, zapojte nás do rozhovoru pred dokončením výkresu.
Váš materiálový popis je tiež plánom procesu. Tolerancie, ktoré potrebujete, povrchové úpravy, ktoré určíte, a geometria, ktorú nakreslíte, to všetko interaguje s materiálom spôsobom, ktorý nie je uvedený na žiadnom údajovom liste.
Pošlite nám svoj súbor STEP na kontrolu DFM-naši procesní inžinieri spoločne prečítajú váš materiál, geometriu a tolerančnú sadu a vrátia sa s cenovou ponukouapoznámku o výrobnosti všade tam, kde na tom záleží.
