Vaša štrukturálna konzola je monolitická kapsa 7075-T7351 s 1,2 mm stojinami, pomerom kúpy-k-15:1 a váš stresový tím práve pridal vŕtanie kritické z hľadiska únavy-s ±0,012 mm skutočnou polohou. Prvá strojárska dielňa uviedla šesť týždňov. Druhý sa spýtal, či ste uvažovali o premiestnení nuly na montážnu plochu. Ten druhý obchod je ten, ktorý chcete.

CNC obrábanie leteckých súčiastok nie je všeobecné{0}}obrábanie kovov s prísnejšou dokumentáciou. Materiál bojuje s nástrojom, geometria trestá slabé upínacie prostriedky a systém kvality za každým rezom musí prežiť kontrolnú stopu, ktorá vedie až k tavenine. Táto príručka sa zaoberá výberom zliatiny, stratégiou tolerancie, 5-osovým plánovaním procesu a DFM pascami, ktoré zvyšujú náklady bez pridania funkcie.

Výrobný kontext: Prečo práve teraz záleží na kapacite

Airbus sa zameriava na približne 870 dodávok komerčných lietadiel v 2026 -, čím prekonal svoj pred-pandemický rekord 863 (zdroj: výsledky Airbus FY2025, február 2026). Boeing dodal v roku 2025 600 komerčných lietadiel a zvyšuje rýchlosť 737 MAX na 42 za mesiac (zdroj: Manufacturing Dive, január 2026). Kombinovaný počet nevybavených lietadiel presahuje 15 000 lietadiel - za desaťročie výroby pri súčasných rýchlostiach. Každý z týchto drakov lietadiel spotrebuje opracované nosníky, rebrá, konzoly, armatúry a hardvér-upevnenia motora. Dodávatelia úrovne 1 a úrovne 2 sú kapacitne-obmedzení, čo posúva prácu do precíznych dielní, ktoré dokážu preukázať schopnosť procesov a kvalitnú infraštruktúru pre letecké programy.

Výber materiálu: Obrobiteľnosť vs. výkon konštrukcie

Voľba materiálu riadi všetko - čas cyklu, cenu nástroja, stratégiu upínania a nákup-k-lietaniu.

Nakupujte-aby ste{1}}uleteli údery tu tvrdšie ako v ktoromkoľvek inom odvetví. Spoločnosť Airbus v januári 2026 uviedla, že pri konvenčnom obrábaní titánu sa plytvá 80 – 95 % nakupovaného materiálu (zdroj: Airbus Newsroom). Vaše rozhodnutia o dizajne priamo ovplyvňujú tento pomer: širšie polomery rohov umožňujú hrubovacej fréze odobrať viac na jeden prechod, hrubšie pásy, kde sila umožňuje znížiť požiadavky na zásobu, a pomocné schémy, ktoré minimalizujú nastavenie, odrežú upínací odpad.

5-osové CNC obrábanie: Letecká geometria si to vyžaduje

Väčšina konštrukčných dielov pre letectvo a kozmonautiku potrebuje súčasných 5-os - nie preto, že povrchy sú tvarované, ale preto, že súčiastka je tenká, hlboko{3}}zahĺbená a nástroj musí dosahovať prvky v zložených uhloch bez opätovného upevnenia.

Púzdro na učebnicu tvorí rebrovanie krídel so zúženými vreckami a výstuhami na oboch stranách. Na 3-osovom stroji potrebujete minimálne dve nastavenia (otočte diel) a chyba opätovného nastavenia medzi nastaveniami môže spotrebovať polovicu tesnej tolerancie polohy. Na 5-osovom CNC obrábaní súčiastok pre letectvo a kozmonautiku hrubujete a dokončujete obe strany jediným upnutím – úplne eliminujete chybu prevrátenia.

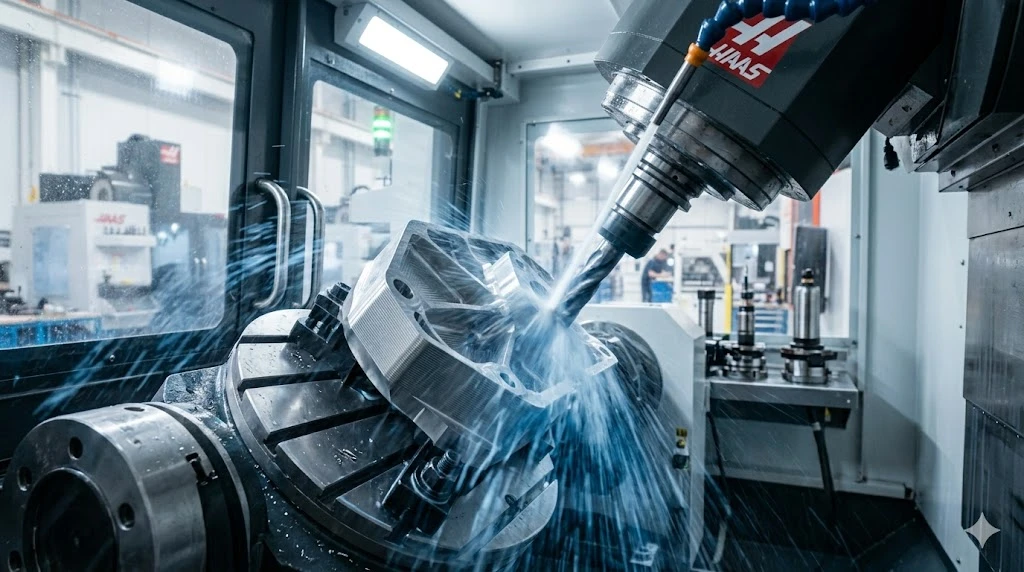

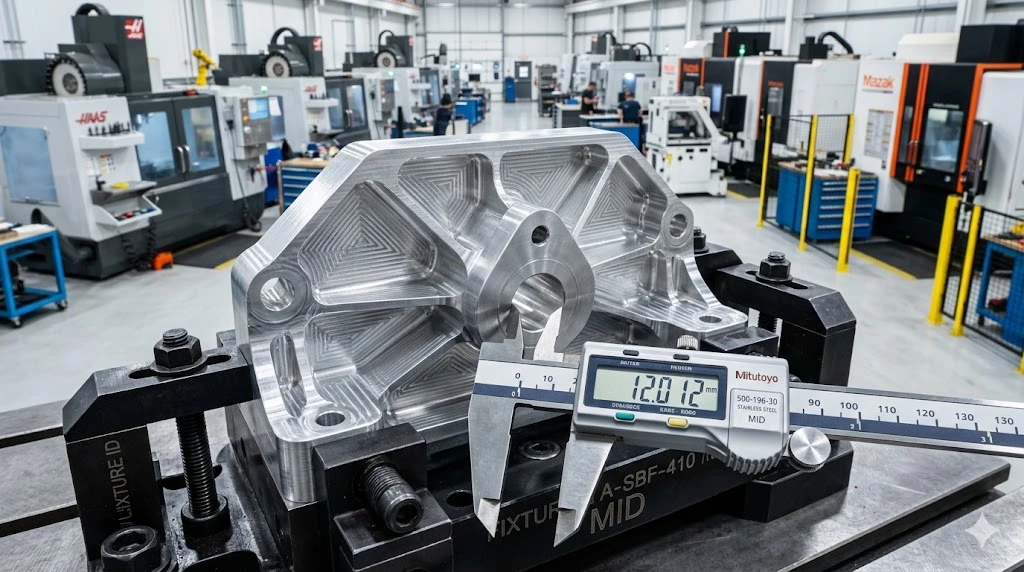

Na MID, náš 5-osové CNC obrábaniebunky zvládajú túto geometriu denne. Prevádzkujeme simultánne 5-osové zariadenia 7075, Ti-6Al-4V a Inconel 718 s chladiacou kvapalinou cez vreteno pri tlaku 70 barov a priebežným snímaním po každej kritickej operácii.

Výber procesu, na ktorom záleží:3+2 umiestnenie v porovnaní so skutočnými simultánnymi 5 osami.V prípade prizmatických vreciek s rovnými podlahami je 3+2 rýchlejšie a pevnejšie - uzamknutie rotačných osí a nástroj reže s 3-tuhosťou osí. Simultánny pohyb rezervujte pre riadkované povrchy, zmiešané zaoblenia a všetky prvky, kde sa vektor nástroja musí plynulo meniť. Zmiešajte oboje v jednom programe - 3+2 na hrubovanie a súčasne na dokončovanie - aby sa minimalizoval čas cyklu bez zníženia kvality povrchu.

Letecké obrábanie hliníka CNC: Beating Distortion

7075 strojov rýchlych - Vc nad 300 m/min, zaťaženie trieskami 0,15–0,25 mm/zub. Problémom nie je rýchlosť rezania. To sa stane potom.

Letecko-kozmická platňa nesie-zostatkové napätie z valcovania a tepelného spracovania. Odstráňte materiál asymetricky -, čo robí obrábanie vreciek - a pole napätia prerozdeľuje. Na 500 mm rebre s 1,5 mm rebrami môže neriadená deformácia dosiahnuť 0,3–0,5 mm chyby rovinnosti.

Oprava je postupné obrábanie s uvoľnením napätia medzi hrubovaním a polodokončovaním:

Obidve strany zdrsnite s presnosťou 2 mm.Materiál odstráňte symetricky. Ak má jedna strana hlbšie vrecká, najskôr ich zdrsnite, otočte, zdrsnite opačnú a potom sa vráťte.

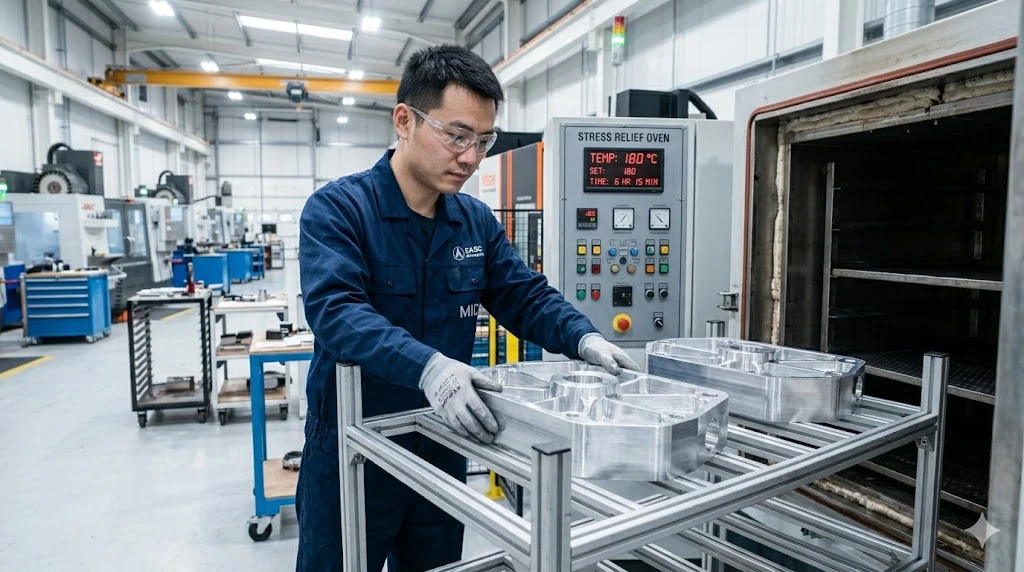

Zbavte sa-stresu.Pre T6/T651 bežíme pri teplote 175 – 200 stupňov počas 4 – 6 hodín, vzduchom-chladíme. Tým sa uvoľní napätie vyvolané obrábaním-bez nadmerného{9}}starnutia zliatiny nad hranicu minimálnej medze prieťažnosti. V prípade T7351 (už prestarnuté{12}}kvôli odolnosti voči SCC) sa okno utiahne na 120 – 150 stupňov .

Dokončiť zo stabilného stavu.Časť sa už presunula. Záverečné prechody odstránia z rovnováhy posledné 1–2 mm. Výsledok: rovnosť steny v rozmedzí 0,05 mm nad 100 mm na 1,2 mm stojinách.

Preskočte uvoľnenie napätia a odošlete diely, ktoré prejdú CMM, ale pri priskrutkovaní k zostave sa zdeformujú. To je skutočný rozdiel v CNC obrábaní leteckého hliníka.

Tolerancie CNC obrábaného letectva: Čo špecifikovať, čo relaxovať

Každá funkcia utiahnutá nad rámec funkcie zvyšuje čas snímania, spomaľuje posuvy a môže spôsobiť sekundárne brúsenie. Tu je to, čo každá kapela skutočne stojí.

Kritická poznámka k toleranciám CNC obrábaných lietadiel: číslo má význam iba vzhľadom na jeho základnú schému. Skutočná poloha ±0,012 mm vo vzťahu k veľkým, stabilným, -dostupným základom je rutina. Rovnaké číslo, ktoré sa vzťahuje na tenkú hranu príruby, ktorá sa pri upnutí vychyľuje, sa stáva násobiteľom nákladov. nášpresné CNC obrábanietím posúdi referenčné schémy v každom DFM a zatlačí späť, ak výber referenčného bodu zbytočne sťaží overenie tolerancie.

DFM: The Repeat Offenders

Polomery rohov pod priemerom frézy.Polomer 0,4 mm v 30 mm-hlbokej kapse 7075 núti 0,8 mm čelnú frézu s veľkým vychýlením. Otvorte na 1,5 mm a odomknete 3 mm nástroj s 50-násobnou tuhosťou. Opýtajte sa, či párovacia časť skutočne vyžaduje tento roh.

Špecifikácie vlákna bez triedy.Na otvoroch upevňovacích prvkov NAS/AN špecifikujte 3B interné / 3A externé a metódu kontroly. Samotné "1/4-28 UNF" ponecháva toleranciu závitu otvorenú pre interpretáciu. VášSlužby v oblasti CNC obrábaniapartner by mal overiť pomocou kalibrovaných meradiel závitov, nielen ísť/ne{0}}ísť.

Globálne tolerančné bloky.Pravidelne vidíme výkresy, kde je každý povrch ±0,025 mm, pretože blok bol aplikovaný globálne. Uvoľnite medzery a protiľahlé plochy-na ±0,1 mm a jednotková cena klesne o 15 – 25 %.

V MID sú tieto príznaky DFM štandardne súčasťou každej ponuky. Pošlete súbor STEP a 2D výkres; naši procesní inžinieri vrátia označenú-kontrolu do 48 hodín -konkrétne výzvy-na polomery, vzťažné body a uskutočniteľnosť tolerancie. nášCNC výrobazávod prevádzkuje 5-osové centrá, švajčiarsky{2}}typ sústruženia a sústružnícke bunky s viac ako 30-ročnými tímovými skúsenosťami v oblasti 7075, Ti-6Al-4V, Inconel 718, PH nerez a PEEK.

FAQ

Aký vnútorný polomer rohu zabráni drahým malým nástrojom?

Pre štrukturálne vrecká 7075, 1,5 mm polomer akceptuje 3 mm stopkovú frézu - dostatočne tuhú pre hĺbky až 50 mm. V prípade titánu choďte širšie: polomer 2,0 mm vám umožňuje použiť 4 mm frézu s lepším odvodom tepla. Menej ako 1,0 mm, rozpočet na dlhšie časy cyklu a vyššie náklady na nástroje.

Dokážete udržať skutočnú polohu ±0,012 mm medzi prvkami na opačných tvárach?

Áno - to je presne dôvod, prečo je 5-osové CNC obrábanie dôležité pre letecký priemysel. Obrábajte obe plochy v jedinom nastavení na otočnom stole, takže všetky prvky odkazujú na rovnaký základ bez prevrátenia. Ak musí byť diel prevrátený, sondujeme na druhom nastavení a pred dokončením overíme.

Aká dokumentácia sa dodáva s leteckými CNC obrábanými dielmi?

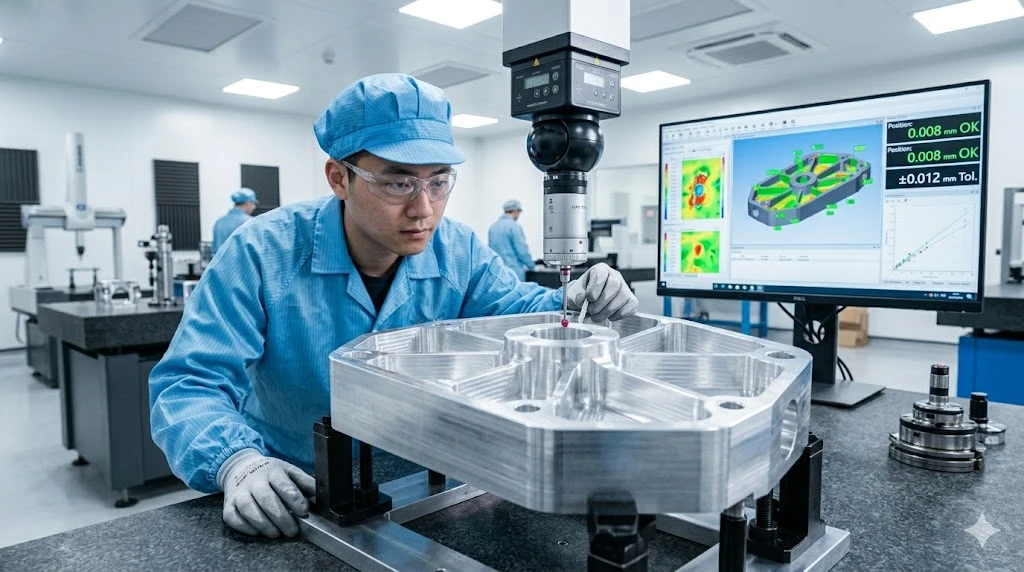

Osvedčenie o zhode, osvedčenie o frézovaní s úplnými chemickými a mechanickými vlastnosťami, správa o kontrole CMM a v prípade potreby prvá{0}}kontrola výrobku podľa AS9102. Náš systém kvality je v súlade s normou ISO 13485 s plnou digitálnou sledovateľnosťou od šarže taveniny až po konečnú kontrolu. Na požiadanie podporujeme kontrolu zákazníckeho zdroja.

Pošlite nám svoj súbor STEP na kontrolu DFM -, naši procesní inžinieri ho do 48 hodín označia spätnou väzbou, ktorá bude užitočná pre vaše polomery, vzťažné body a tolerancie. Alebo sa porozprávajte s naším tímom o stratégii upevnenia a odhadoch času-cyklov, kým sa pustíte do návrhu.
