Spracovanie vlastností produktu

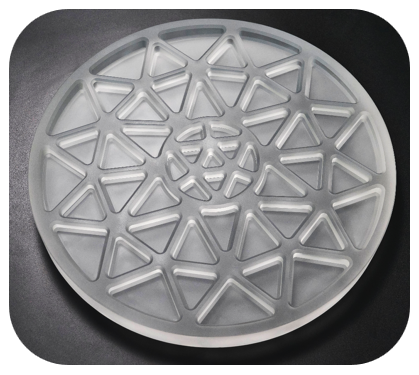

Materiál:Kremenné sklo vysokej{0}}čistoty (obsah SiO₂ väčší alebo rovný 99,99 %)
Proces:Brúsenie hrán dutín (priemer 408 mm × hrúbka 20,5 mm)
Požiadavky na presnosť:Kontúra Menšia alebo rovná 0,02 mm, drsnosť Ra Menšia alebo rovná 0,8 μm
Priemyselné výzvy a bolestivé body
A. Vlastnosti spracovania kremenného skla
Vysoká krehkosť, chybovosť zrútenia hrán presahuje 30 %
Konkávne asférické spracovanie povrchu je náchylné na deformáciu obrysu
Tradičné brúsenie brúsnym kotúčom je náchylné na pod{0}}povrchové mikrotrhlinky
B. Tradičné chyby riešenia
Nízka účinnosť:Spracovanie jedného kusu trvá viac ako 72 hodín
Nedostatok presnosti:Kolísanie obrysu dosahuje 0,03 mm
Poškodenie povrchu:Drsnosť je možné regulovať iba pri Ra1,2μm
BISHENRiešenia: Ultrazvukový systém spracovania zelene
Vybavenie:Päť{0}}osové prepojovacie ultrazvukové frézovacie centrum (integrovaná optická detekcia online)
Proces:20kHz vysokofrekvenčné-brúsenie s pomocou ultrazvuku (regulácia teploty chladiacej kvapaliny ±1 stupeň)
Kontrola kvality:Kompenzácia deformácie spracovania-v reálnom čase, 40 % zlepšenie presnosti
Nameraný prielom výkonu

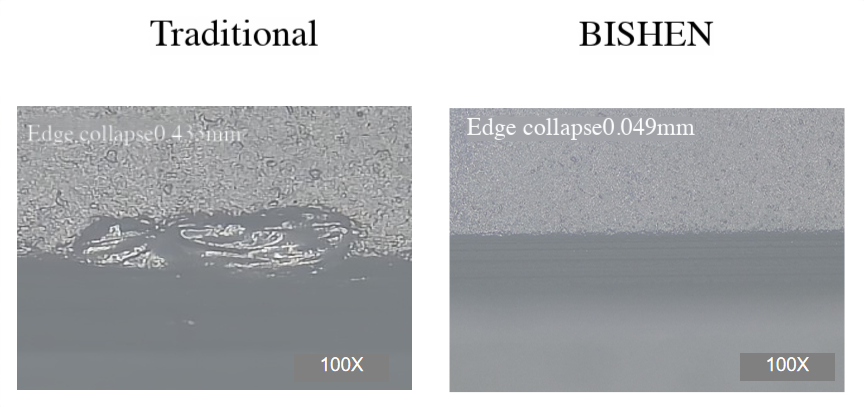

Ovládanie zbalenia okrajov:Objem defektu sa znížil z 0,433 mm na 0,049 mm (pokles o 88,7 %)
Kvalita povrchu:Drsnosť Ra0,58μm (o 27,5% lepšia ako priemyselný štandard)
Presnosť obrysu:Stabilné do 0,015 mm
