Letecké CNC obrábanie: Vybudujte reťazec sledovateľnosti, ktorý si bude vyžadovať audit FAI a dodávateľa
Vaša štrukturálna konzola dosiahne prvú{0}}kontrolu výrobku. Audítor otvorí formulár 2 AS9102 a pýta sa jednu vec: môže každá spojka Ti-6Al-4V vysledovať teplo, z ktorého bola roztavená, a bolo toto teplo roztavené v krajine spĺňajúcej podmienky DFARS? Ak sa táto odpoveď nachádza v troch samostatných schránkach, FAI sa zastaví. Časť je v pohode. Papierovanie nie je. V prípade programov smerujúcich do dodávateľského reťazca obranných alebo komerčných lietadiel je reťazec dokumentov miestom, kde dodávatelia leteckého CNC obrábania prejdú alebo zlyhajú. Túto reťaz staviame vedľa dielu, nie po ňom.
Čo znamená "sledovateľné" v leteckom CNC obrábaní
Vysledovateľnosť leteckého materiálu nie je jediným certifikátom. Je to neprerušovaná línia od hotového dielu späť do mlynského tepla alebo taveniny. Pokiaľ ide o špeciálne kovy, táto linka má zákonnú váhu, ktorej kupujúci v iných odvetviach čelia len zriedka. Podľa DFARS 252.225-7009 - klauzula z januára 2023 -, titán, zliatiny titánu, mnoho vysoko{5}}legovaných ocelí, zliatiny na báze niklu a kobaltu- a zirkónium sa musia roztaviť alebo vyrobiť v Spojených štátoch alebo v kvalifikovanej krajine. Pôvod taveniny musí byť zdokumentovaný a vysledovateľný ku konkrétnej šarži materiálu, zvyčajne prostredníctvom protokolu o skúške mlyna a osvedčenia o zhode.
Keď teda citujeme časť pre obranný program, prvá vec, ktorú potvrdíme, je špecifikácia vášho výkresu a to, či zdroj taveniny musí byť-kvalifikovaný pre DFARS. Pri príjme materiálu evidujeme číslo tepla oproti pracovnej zákazke. Toto číslo sleduje šaržu počas každej operácie a pristane na balíku certifikátu, ktorý dostanete. Sledovateľnosť leteckého a kozmického materiálu funguje iba vtedy, keď je odkaz zachytený na začiatku; pri jej rekonštrukcii po opracovaní vznikajú medzery. nášpresné letecké CNC obrábanieworkflow spája číslo tepla so smerovačom pred prvým rezom.
Letecké zliatiny a ich strojové spracovanie
Rôzne letecké zliatiny vyžadujú rôzne nástroje, rýchlosti a dokumentáciu. Nižšie uvedená tabuľka mapuje rodiny, ktoré najčastejšie prevádzkujeme na CNC obrábanie v leteckom priemysle.
| Materiál / trieda | Obrobiteľnosť | Príznak dokumentácie | Typické použitie v letectve |
|---|---|---|---|
| Hliník 7075-T6 | Vysoká; rýchle odstránenie kovu | Mill cert; DFARS ako obrana | Konštrukčné konzoly, kryty, armatúry |
| Titán Ti-6Al-4V | Nízka; citlivé na teplo,-vytvrdzuje | zdroj taveniny DFARS; mlyn cert zohrievat | Kovanie motora, spoje drakov, upevňovacie prvky |
| Nerez 15-5 PH / 17-4 PH | Mierne; Stav tepelnej{0}úpravy je dôležitý | Cert s temperamentom/stavom; záznam o tepelnej{0}úprave | Časti pohonov, hriadele, telesá ventilov |
| Inconel 718 | ťažké; abrazívne, pri práci-tvrdne | Zliatina niklu DFARS; úplná sledovateľnosť | Horúca-sekcia hardvéru, vysoké-zátvorky |
| Hliník 6061-T6 | Vysoká; všeobecný účel | Mill cert | Svietidlá, sekundárna štruktúra, prototypy |
Tieto spúšťame ďalej5-osové obrábanie švajčiarskeho typutakže výber geometrie a materiálu zostáva nezávislý od limitov upevnenia. Príznak dokumentácie je, že obstarávanie stĺpca by sa malo prečítať ako prvé, pretože riadi balík certifikátov, nie rez.
Poznámka k titánu: rýchlosti, posuvy a teplo

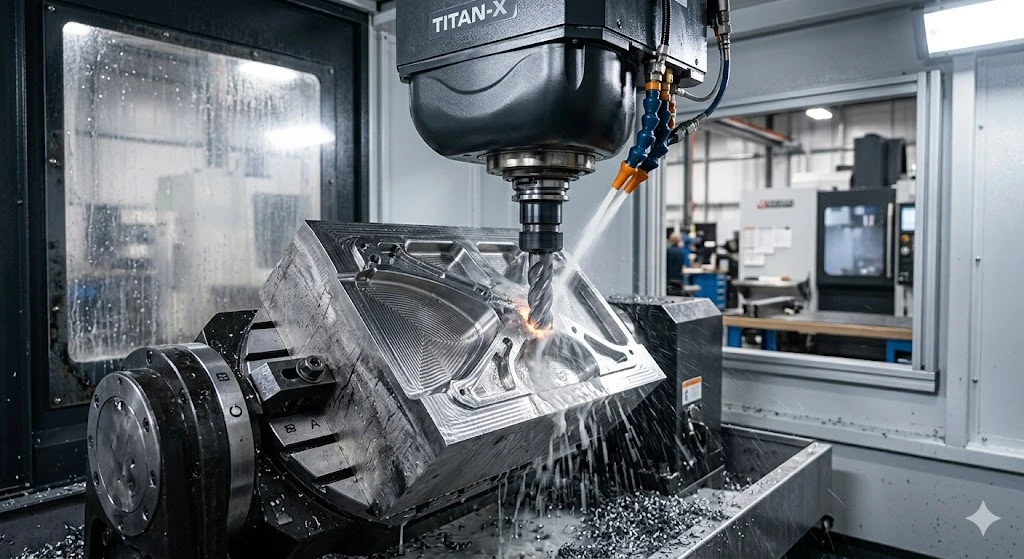

Letecké obrábanie titánu rýchlo trestá nesprávnu stratégiu. Ti-6Al-4V má nízku tepelnú vodivosť, takže teplo netečie do čipu tak, ako je to pri hliníku. Zostáva na špičke. Zatlačte povrchovú rýchlosť príliš vysoko a hrana sa zlomí; ustúpite z posuvu a nástroj sa namiesto rezov šúcha, čím sa povrch opracúva a zhoršuje sa ďalší prechod.

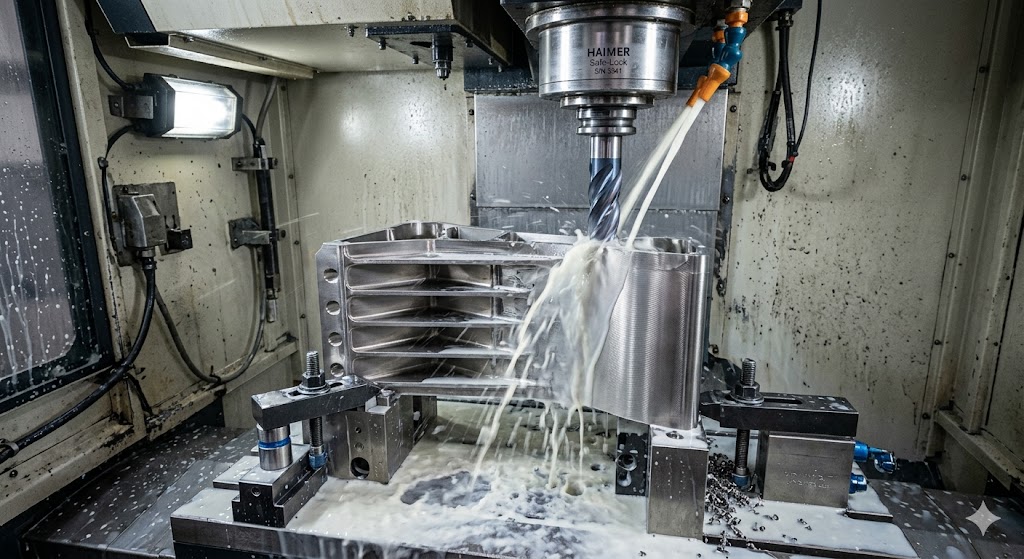

Naša prax pre Ti-6Al-4V na karbide udržuje povrchovú rýchlosť v konzervatívnom pásme a udržuje zaťaženie triesky konštantné, takže nástroj vždy skôr reže ako odiera. Nástrojom prechádzame vysokotlakovým chladivom-, aby sme odviedli teplo z rezu a odstránili triesky predtým, ako sa znova odrežú. Nastavenie zostáva pevné a vyhýbame sa zdržiavaniu na konci prihrávky. Pri obrábaní tenkostenného titánu v leteckom priemysle vykonávame hrubovanie a dokončovanie, takže zvyškové napätie nevytiahne súčiastku z tolerancie po opustení upínadla. Nič z toho nie je exotické. Je disciplinovaný a udržiava Ra a rozmerové výsledky opakovateľné naprieč množstvom - čo je bod, keď vzorka FAI musí reprezentovať beh.
AS9102 Kontrola prvého článku: Zlyhanie obstarávania polí
Kontrola prvého článku AS9102 je miesto, kde sa časť a papier stretávajú. Aktuálna revízia SAE, Rev C, je v platnosti od 28. júna 2023 a sprísnila niekoľko oblastí, ktoré tímom obstarávania stále chýbajú pri prichádzajúcich balíkoch.
Najbežnejšia medzera sa nachádza v poliach 15 – 18 na formulári 1. Rev C jasne uvádza, že každá položka kusovníka - detailné diely, pod-zostavy a komerčné položky mimo--police - musia byť uvedené. Kupujúci, ktorí kontrolujú iba číslo dielu najvyššej{9}}úrovne, nechajú COTS a štandardné katalógové položky z prehľadu vypadnúť. Rev C tiež premenovala pole 17 na „Typ dielu“, takže formulár teraz očakáva, že deklarujete, či je každý riadok podrobným dielom, pod-zostavou, softvérom, štandardnou položkou katalógu alebo COTS.
Forma 2 je ďalším slabým miestom. Zachytáva materiály, špeciálne procesy a funkčné testovanie. Pri obstarávaní v teréne sa najčastejšie vynecháva spojenie medzi každým špeciálnym procesom a akreditovaným zdrojom pri správnej revízii špecifikácie. Ak súčiastka potrebuje tepelné spracovanie, eloxovanie alebo NDT, ide o špeciálne procesy; mnohé programy očakávajú, že sa budú vykonávať v akreditovanom zariadení Nadcap-a balík kontroly prvého článku AS9102 by mal obsahovať špecifikáciu, revíziu a zdroj. Formuláre 1, 2 a 3 zostavujeme tak, aby boli tieto prepojenia jednoznačné, a nákres nabalíme na formulár 3, aby každá charakteristika mala číslo, ktoré môže audítor sledovať. Čistý balík kontroly prvého článku AS9102 skráti vašu prichádzajúcu kontrolu; nejasný to pošle späť.
Odovzdáme vám balík dokumentácie
S dokumentáciou zaobchádzame ako s výstupom, nie s dodatočným nápadom. Nižšie uvedený balík je to, čo odovzdáme regulovanému kupujúcemu s objednávkou leteckých CNC obrábaných dielov.
| Dokument | Čo to dokazuje | Kde skončí vo vašom súbore |
|---|---|---|
| Správa o skúške mlyna + CoC | Druh materiálu, tepelné číslo, pôvod taveniny | Sledovateľnosť materiálu / záznam DFARS |
| AS9102 Formulár 1-3 (Rev C) | Časť, produkt a charakteristická zodpovednosť | balík FAI |
| Špeciálne procesné certifikáty | Tepelné spracovanie, NDT, náter pri správnej špecifikácii | Záloha formulára 2, dôkaz Nadcap |
| Inšpekcia / správa CMM | Rozmerové výsledky proti balónovej tlači | Formulár FAI 3, prijatie šarže |
| Osvedčenie o zhode | Položka je v súlade s PO a revíziou výkresu | Súbor príjmu / dodávateľa |
Ide o údaje, ktoré poskytujú vašu kvalifikáciu dodávateľa a vašu vlastnú internú kontrolu, spôsob, akým sa záznamy o opracovanom detaile prenášajú do súboru zostavy vyššej-úrovne.Naša dokumentácia vysledovateľnostije štruktúrovaný tak, aby sa do tohto súboru dostal bez prepracovania.
Normy za tým sa menia a vy by ste mali plánovať zmenu. IAQG mení značku AS9100 na IA9100, pričom publikácia je určená na koniec roka 2026, aby bola v súlade s normou ISO 9001:2026, ktorej návrh medzinárodnej normy bol vydaný 27. augusta 2025. Priemyselné brífingy od certifikačných orgánov očakávajú prísnejší tok dodávateľov-nadol a silnejšie kontroly falšovaných- dielov. Náš letecký CNC obrábací proces už zachytáva údaje o sledovateľnosti, na ktoré tieto zmeny poukazujú, takže prechod neresetuje váš súbor dodávateľa.
FAQ
Môžete poskytnúť certifikácie mlynov s vysledovateľným číslom tepla pre každú dávku s pôvodom taveniny DFARS?
áno. Tepelné číslo zaznamenáme pri príjme a prenášame ho cez smerovač do balíka certifikátu. Pre obranné práce potvrdzujeme zdroj taveniny proti DFARS 252.225-7009 pred nákupom materiálu a certifikát o zhode uvádza pôvod taveniny.
Ako zvládnete zmenu revízie výkresu uprostred-programu na CNC obrábanej súčiastke?
Diel zmrazíme na konkrétnu revíziu výkresu v objednávke prác a CoC. Zmena revízie otvorí nový pracovný príkaz a tam, kde zmena ovplyvní formu, prispôsobenie alebo funkciu, spustí čiastočnú alebo úplnú kontrolu prvého článku AS9102 podľa Rev C. Získate jasný záznam o tom, ktoré šarže boli vyrobené podľa ktorej revízie.
Podporujete nadcap-akreditované špeciálne procesy?
Tepelné spracovanie, NDT a náter koordinujeme prostredníctvom akreditovaných zdrojov a dokumentujeme každý na formulári 2 v správnej revízii špecifikácie. Ak váš program vymenúva konkrétnych schválených procesorov, túto požiadavku znížime.
Pošlite nám nákres a{0}}výzvy so špecifikáciami. Povieme vám čas prípravy materiálu, cestu k-zdroju taveniny a presne to, čo bude obsahovať váš balík FAI.Porozprávajte sa s naším leteckým tímomo vašich požiadavkách na sledovateľnosť alebo si vyžiadajte našu vzorku dokumentácie zosúladenú s AS9102, aby ste videli, ako sa hodí k vášmu súboru dodávateľa.
